259
P
MSL Versão Codificada
8 007 898/O369/05-04-04 Manual de instruções • MSL cod. © SICK AG • Industrial Safety Systems • Alemanha • Reservados todos os direitos
mínimo típico máximo
Dados de operação
Tipo de operação (em função do tipo) com bloqueio de rearme e contolo dos
contactors
Categoria de segurança Tipo 4
Certificado de acordo com pr EN 50 100, partes 1 e 2
Temperatura ambiente de serviço 0 °C +55 °C
Temperatura de armazenagem –25 °C +70 °C
Humidade do ar (sem condensação) 15 % 95 %
Resistência aos esforços alternados 5 g, 10 ... 55 Hz de acordo com IEC 68-2-6
Resistência aos choques térmicos 10 g, 16 ms de acordo com IEC 68-2-29
Dimensões ver
desenhos cotados/fig. 3
1
)Os valores limite da tensão não podem ser ultrapassados, nem serem inferiores.
2
) Válido para tensões no intervalo entre U
V
e 0 V
3
) Em caso de erro (interrupção do fio de 0 V), a saída comporta-se como uma resistência
> 13 kW ao U
V
. O elemento de comando ligado a seguir deve reconhecer este estado como
LOW.
4

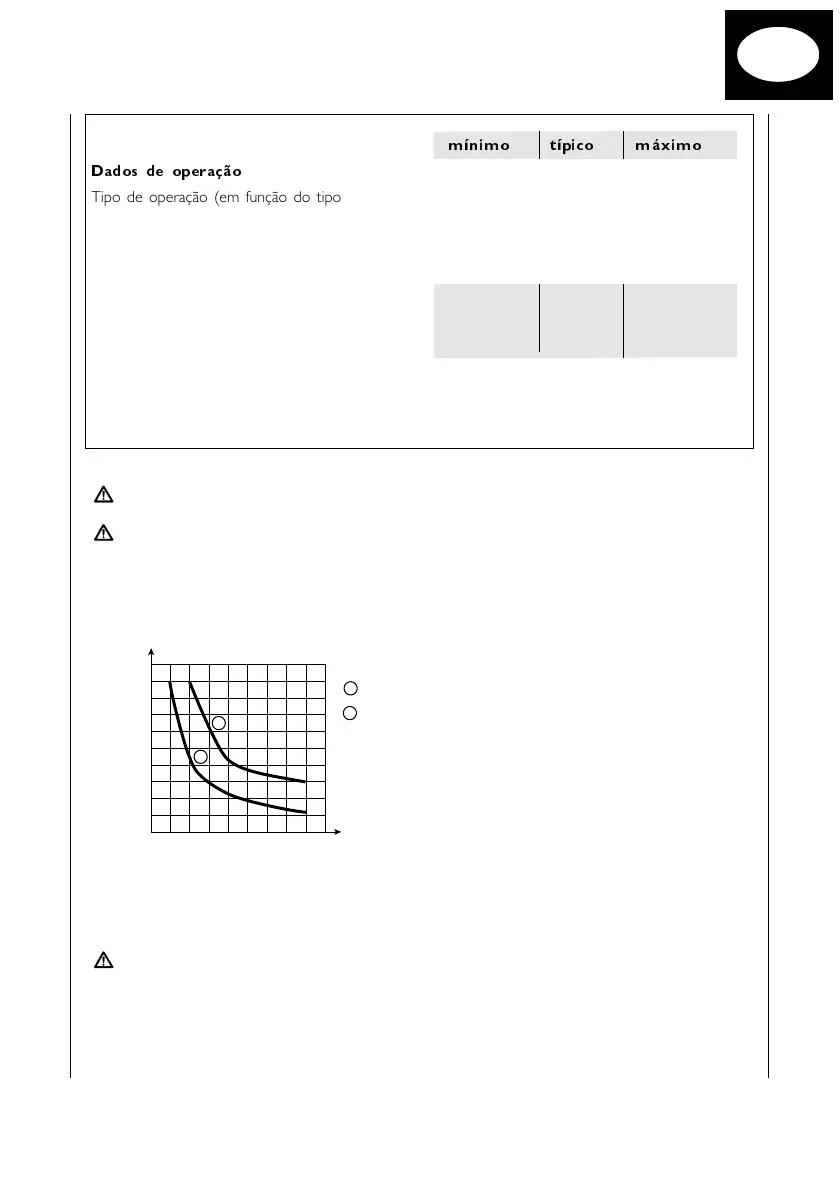

) Em caso du uma sequência de comutação (1/s) baixa, a indutância de carga L máxima
admissível fica maior.
5
) No estado activo, as saídas são verificadas ciclicamente (comutação curta para LOW). No
que diz respeito à selecção dos elementos de comando ligados a seguir deve observarse
que, os impulsos de teste não provoquem a desactivação, no caso dos parâmetros atrás
indicados.
6
)O valor da resistência do fio condutor individual relativamente ao elemento de comando
ligado a seguir tem que ser limitado a este valor, para que seja reconhecido, de forma
segura, um circuito cruzado entre as saídas. (De resto, deve ser observada a EN 60 204
Equipamento eléctrico para máquinas, parte 1: Requisitos gerais
).
1
1
2
2
I
L
400 mA
I
L
500 mA
L (H)
1/s
1,0 2,0 3,0 4,00
20
10
0
