279
S
MSL coded version
8 007 898/O369/05-04-04 Bruksanvisning • MSL cod. © SICK AG • Industrial Safety Systems • Tyskland • Alla rättigheter förbehålles

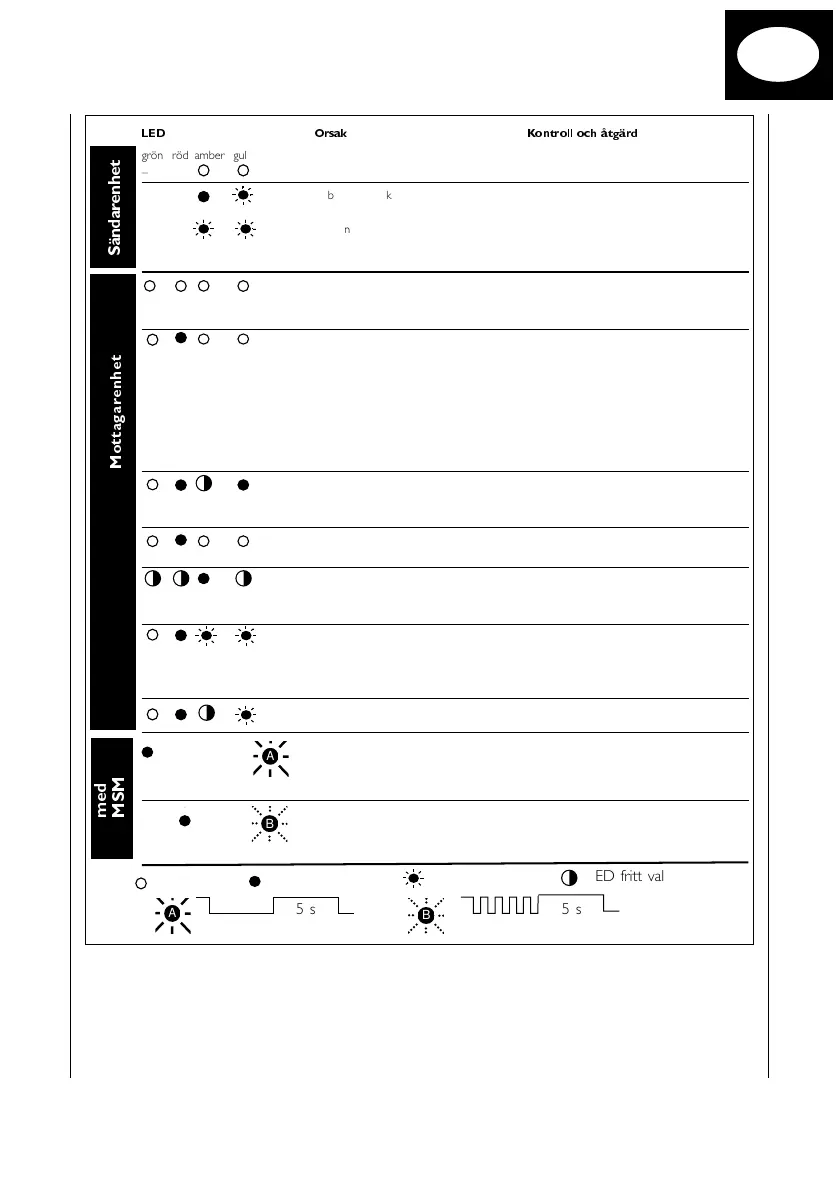

LED Orsak Kontroll och åtgärd
grön röd amber gul
– – Ingen matningsspänning Kontrollera spänning
– – 1/s Avbrott mellan klämma 3 och 4 Kontrollera genomgång
(testkontakt)
– – 8/s 8/s Utrustningen står i LOCKOUT Driftsspänning av/på,
(fel) byt ut MSLS eller kontakta
SICK kundtjänst
Ingen matningsspänning på Kontrollera spänningen på MSLE/MSLZ
MSLE/MSLZ Byt ut MSLE eller lämna in enheten
till SICK för service
Systemet felinriktat, Rikta MSLS och MSLE på nytt,
Ingen ljusmottagning mottagarenhet MSLE/MSLZ defekt, byt ut MSLE/MSLZ,
testingång MSLS bruten, kontrollera test på MSLS,
relä når inte stoppläge kontrollera relä
(ingen + 24 V vid EDM)
trots fri ljusväg blinkar + 24 V ständigt vid RES-ingång Kontrollera RES
inte den gula LED Driftspänning av/på
(med återstartspärr)
Endast vid drift utan återstartspärr Kontrollera relä,
och med reläkontroll: för nytt försök:
reläna är inte dragna avbryt ljusstråle.
+ 24 V vid RES-ingång Kontrollera RES,
(fri ljusväg) under drift driftspänning av/på
Ställ om system eller spegel, Rikta system resp. spegel på nytt,
frontruta MSLE/MSLS/MSLZ rengör ruta resp. spegel
resp. spegel är smutsig
8/s 8/s Utrustning står i LOCKOUT Driftspänning av/på,
(fel) aktiveras inte genom detta MSLE/MSLZ,
byt ut MSLE/MSLZ
eller kontakta SICK kundtjänst
Väntar på återställningssignal Tryck på återställningsknappen
Mutingsignallampan defekt eller Sätt i lampa med max. 4 W
Indikerings-LED felaktigt ansluten eller anslut LED:n rätt.
(Ljusets väg fri)
Mutingsignallampan defekt eller Sätt i lampa med max. 4 W
Indikerings-LED felaktigt ansluten eller anslut LED:n rätt.
(Ljusets väg avbruten)
Ljusindikation på sändarenhet
måste lysa
Mottagarenhet
Sändarenhet
LED av
LED blinkar
LED lyser
LED fritt val
med
MSM
5 s5 s
A
B
A
B
