Sony DCR-PC6E - Lens-Evf Section

6-4

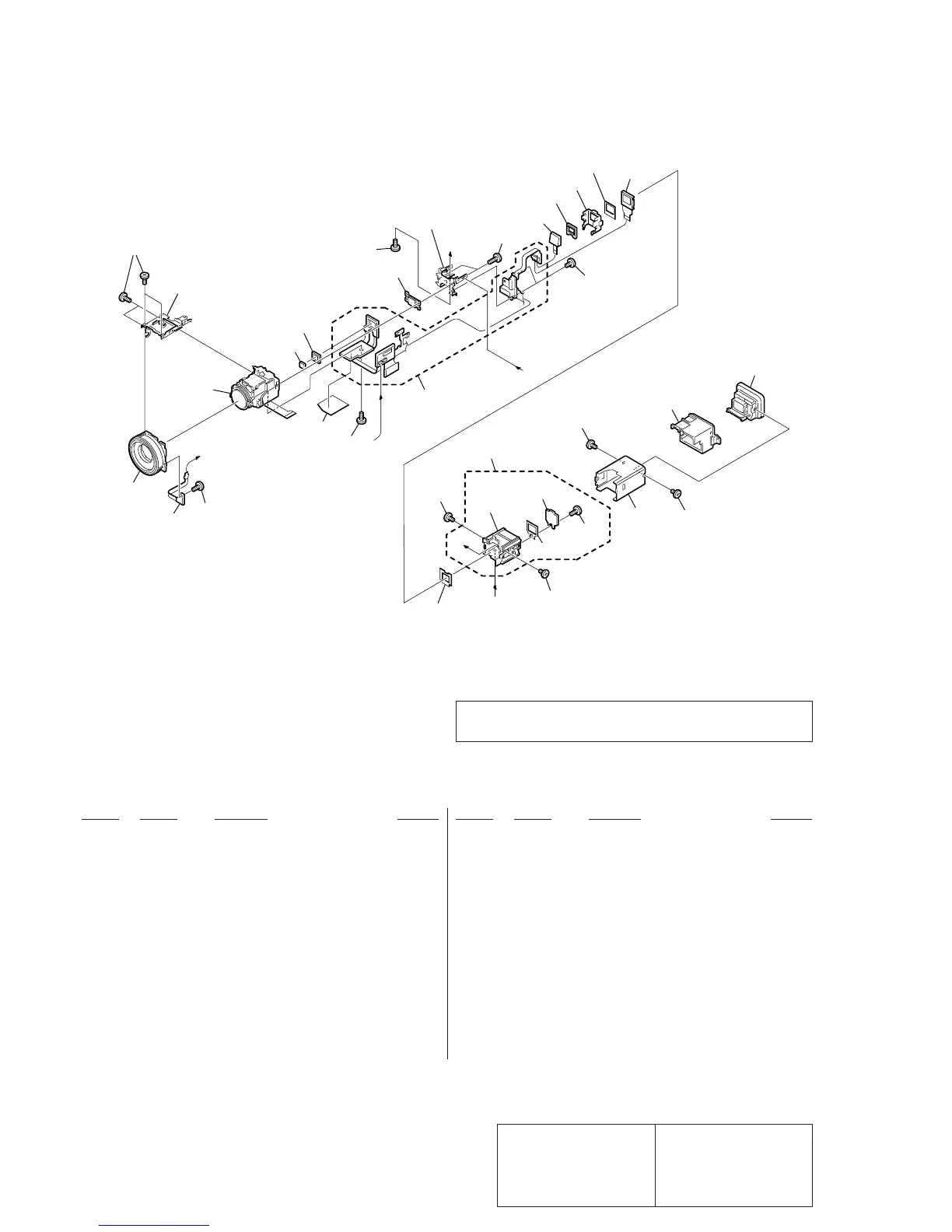

6-1-4. LENS-EVF SECTION
Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks
151 A-7074-870-A MF-325 BOARD, COMPLETE
152 3-713-791-01 SCREW (M1.7X4), TAPPING, P2
153 X-3951-690-1 RING ASSY, MF
154 8-848-748-01 DEVICE, LENS LSV-650D
155 3-068-797-01 SHEET, CF INSULATING
156 1-758-155-21 FILTER BLOCK, OPTICAL
157 3-053-973-01 RUBBER (W), SEAL
158 A-7074-869-A CF-085 BOARD, COMPLETE
159 4-974-725-01 SCREW (M1.7X2.5), P2
160 3-068-770-01 FRAME, CD
161 3-713-791-41 SCREW (M1.7X5), TAPPING, P2
162 3-062-205-11 CUSHION (B), BL
163 3-068-771-01 BL UNIT
164 3-068-772-01 CUSHION (L), BL
* 165 3-062-767-01 CUSHION, LCD
166 X-3951-691-1 GUIDE ASSY, VF SLEEVE
167 3-068-805-01 CUSHION, VF
168 3-068-796-01 PLATE, VF ACRYLIC
169 3-713-791-11 SCREW (M1.7X5), TAPPING, P2
170 3-068-764-01 SLEEVE, VF
171 3-056-030-21 ACE (M1.7), 0 PLATE 2 MAIN LOCK
172 3-068-773-01 RING, VF REGULATION
173 X-3950-751-1 LENS ASSY, VF
IC3201 A-7031-074-A CCD BLOCK ASSY (CCD IMAGER)(PC6E/PC9E)
IC3201 A-7031-075-A CCD BLOCK ASSY (CCD IMAGER)(PC9)
LCD902 8-753-028-47 LCX032AN-J (PC6E)
LCD902 8-753-028-54 LCX033AN-J (PC9/PC9E)
0 LED902 1-418-738-11 BLOCK, LIGHT GUIDE PLATE
Be sure to read “Precautions upon replacing CCD imager”
on page 4-12 when changing the CCD imager.
C
C
A
A
B
B
151
152
152
152
160
161
162
163
164
165
152
156
157
158
159
167
168
166
169
170
171
171
172
173
159
159
153
154
155
IC3201
LED902
LCD902
not
supplied
not
supplied
Note :
The components identified by
mark 0 or dotted line with mark
0 are critical for safety.
Replace only with part number
specified.
Note :
Les composants identifiés par
une marque 0 sont critiques
pour la sécurité.
Ne les remplacer que par une
pièce portant le numéro spécifié.
