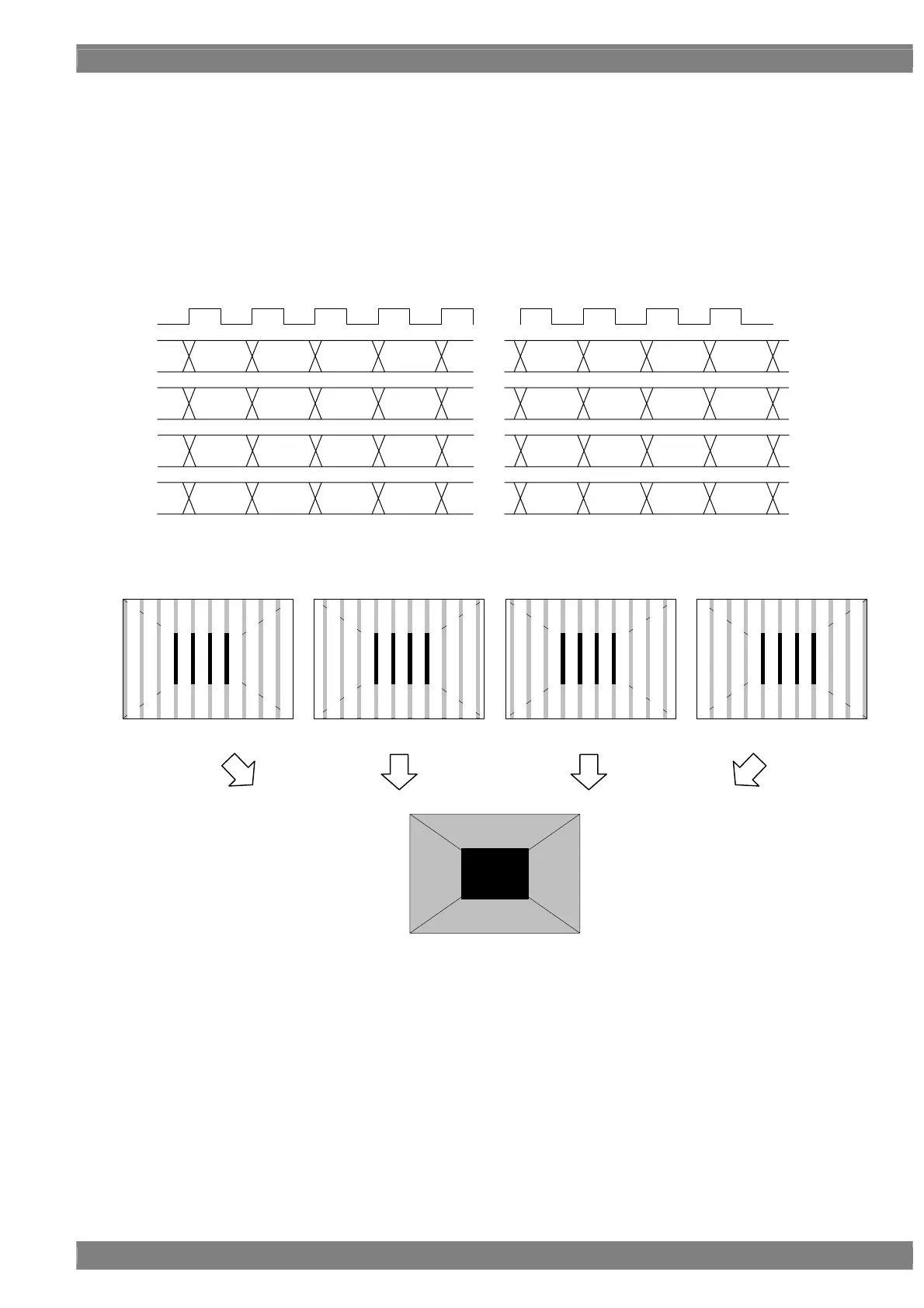

[5] MODE4 (Quad Link ) (no dividing)
Using channel 1 and 2, EVEN pixels are output. Using channel 3 and 4, ODD pixels are output.
Given here as an example of the resolution is 4096 × 2048, the dot clock frequency is 592 MHz with the 10 bits
output.
CLK
148MHz
1CH
4CH
・・・
L0～L2047
L0～L2047
[9：0] [9：0] [9：0] [9：0]
D 0
[9：0]
・・・
[9：0] [9：0] [9：0]
D 3
D 4092
[9：0]
D 4095
[9：0] [9：0] [9：0]
[9：0]
・・・
[9：0] [9：0] [9：0]
D 4
D 7
D 8
D 11
D 12
D 15
D 4088
D 4091
D 4084
D 4087
D 4080
D 4083
2CH
L0～L2047
D 1
[9：0] [9：0] [9：0] [9：0][9：0]
・・・
[9：0] [9：0] [9：0]
D 4093D 5 D 9 D 13 D 4089D 4085D 4081
3CH
L0～L2047
[9：0] [9：0] [9：0] [9：0][9：0]
D 2
・・・
[9：0] [9：0] [9：0]
D 4094D 6 D 10 D 14 D 4090D 4086D 4082
1CH 2CH 3CH 4CH
To Next Page
