12.2.9 4K2K (iTMDS) unit (VM-1824, 1824-A)

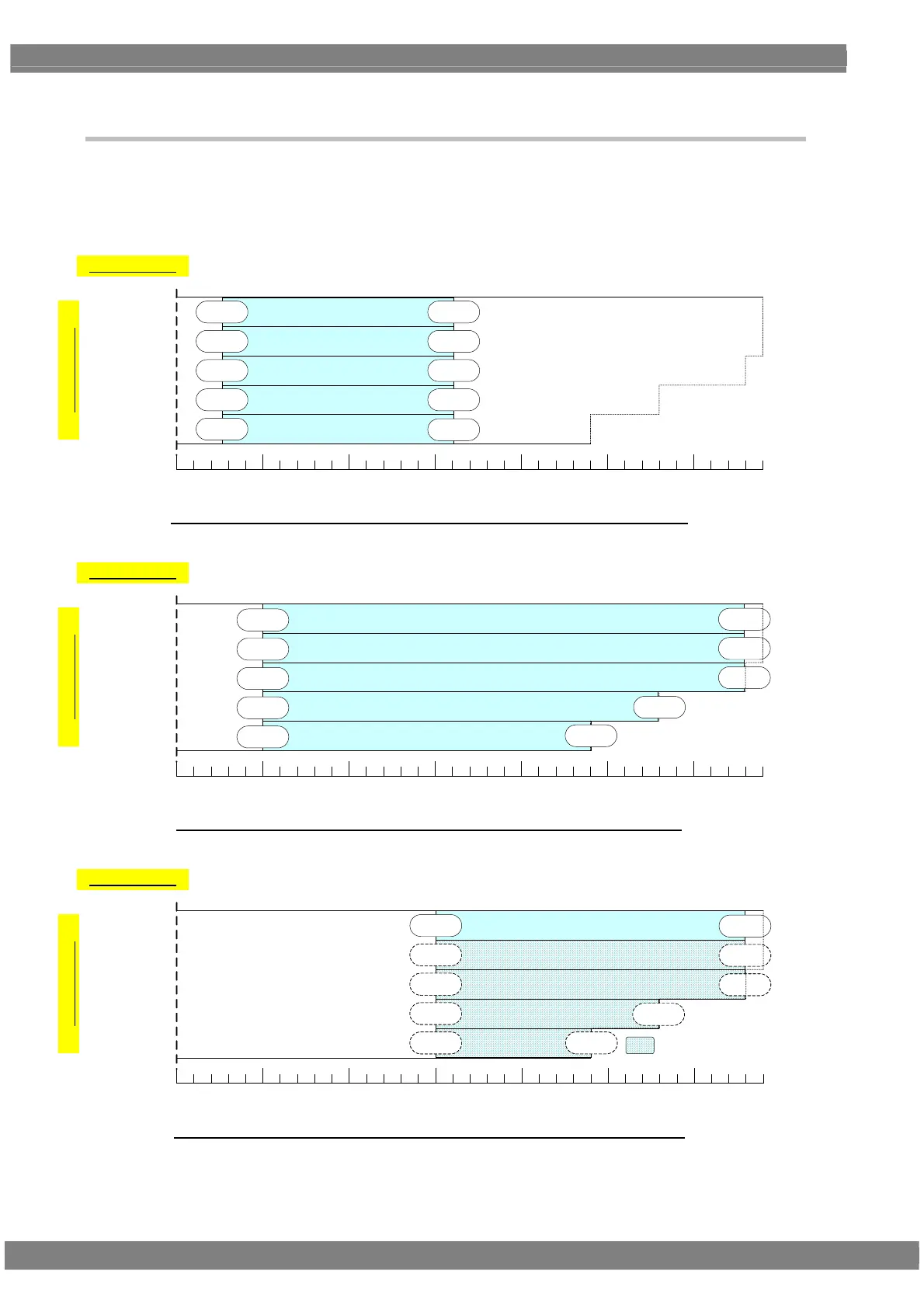

The dot clock frequency is restricted by the pattern drawing bit length (Color Depth) shown in the figure
below. Data skipping occurs when the output video bit length (Video Width) at this time is less than the
pattern drawing bit length (Color Depth).
340MHz300MHz250MHz200MHz100MHz0.1MHz
8Bit
9、10Bit
11、12Bit
13、14Bit
15、16Bit
25M
25M
25M
25M
25M
Color Depth:
Video Depth:
Single(8Bit)、(16Bit)
Color Depth > Video Widthの場合、データが切り捨てられています。
Color Depth < Video Widthの場合、データ"0"が付加されています。
165M
165M
165M
165M
165M
Restrictions on dot clock frequency for 4K2K(iTMDS) (DVI_MODE/Single Link)
340MHz300MHz250MHz200MHz100MHz0.1MHz
8Bit
9、10Bit
11、12Bit
13、14Bit
15、16Bit
50M
50M
50M
50M
50M
Color Depth:
Video Depth:
Dual(8Bit)、(16Bit)
Color Depth > Video Widthの場合、データが切り捨てられています。
Color Depth < Video Widthの場合、データ"0"が付加されています。
330M
330M
330M
280M
240M
Restrictions on dot clock frequency for4K2K( iTMDS) (DVI_MODE/Dual Link)
680MHz600MHz500MHz400MHz200MHz0.1MHz
8Bit
9、10Bit
11、12Bit
13、14Bit
15、16Bit
296M
296M
296M
296M
296M
Color Depth:
Video Depth:
Quad(8Bit)
Color Depth > Video Widthの場合、データが切り捨てられています。
Color Depth < Video Widthの場合、データ"0"が付加されています。
660M
660M
660M
560M
480M
データが切り捨てられています
Restrictions on dot clock frequency for4K2K( iTMDS) (DVI_MODE/Quad Link)
The data in is rounded off.
When Color Depth > Video Width, the data is rounded off.
When Color Depth < Video Width, data “0” is added.
When Color Depth > Video Width, the data is rounded off.
When Color Depth < Video Width, data “0” is added.
When Color Depth > Video Width, the data is rounded off.
When Color Depth < Video Width, data “0” is added.
