BOTTOM COWLING
BOTTOM COWLING

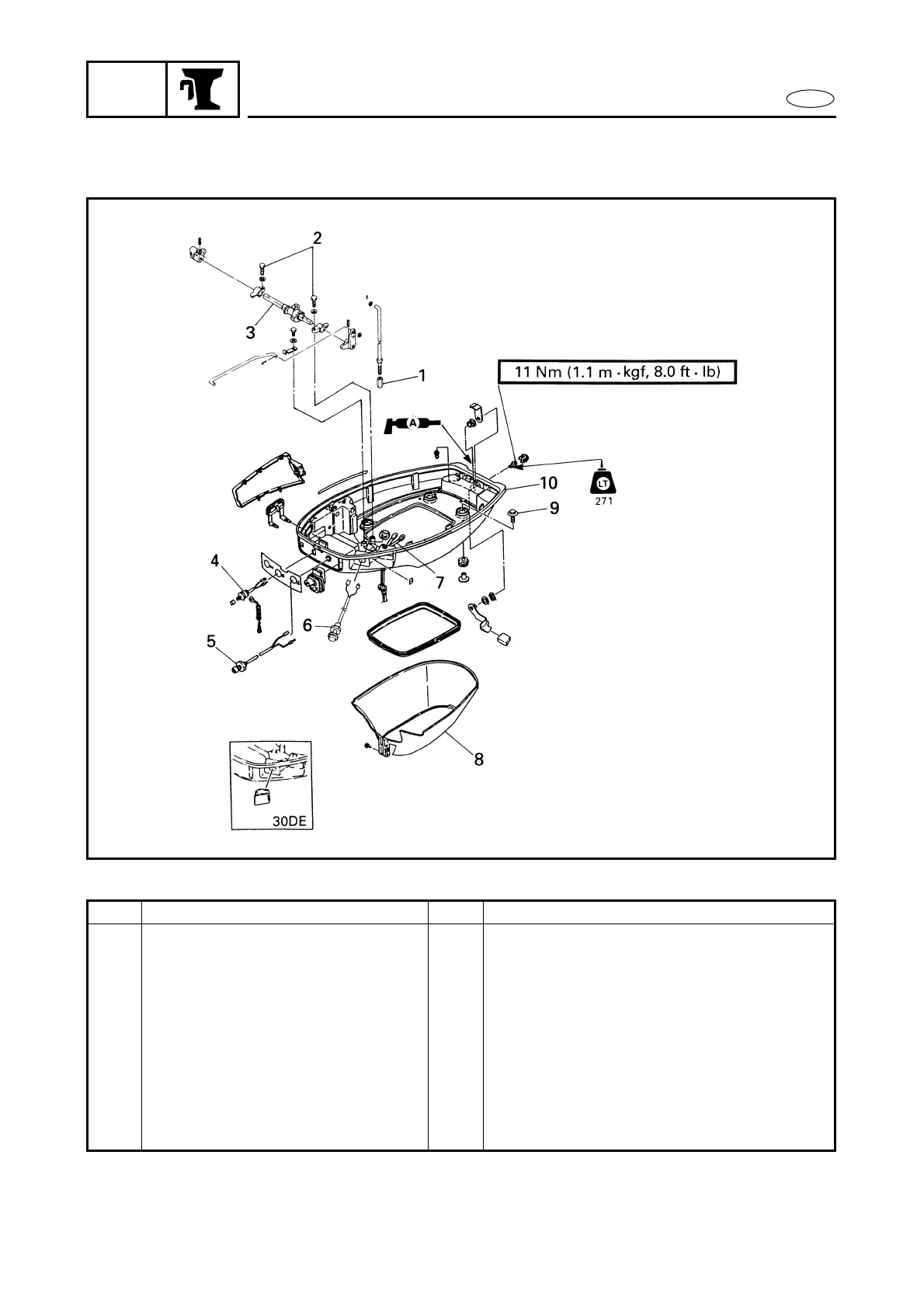

EXPLODED DIAGRAM
REMOVAL AND INSTALLATION CHART
Step Procedure/Part name Q’ty Service points
BOTTOM COWLING REMOVAL
Follow the left “Step” for removal.
Power unit assembly Refer to “POWER UNIT – REMOVAL” in
chapter 5.
Steering handle Refer to “STEERING HANDLE”.
1 Adjusting nut 1
2 Bolt 2
3 Shift rod lever 1
4 Engine stop switch 1 Manual start model
5 Oil level/engine temp. warning
lamp
1
