7-
F
BRKT
30
MOTEUR DE PTT

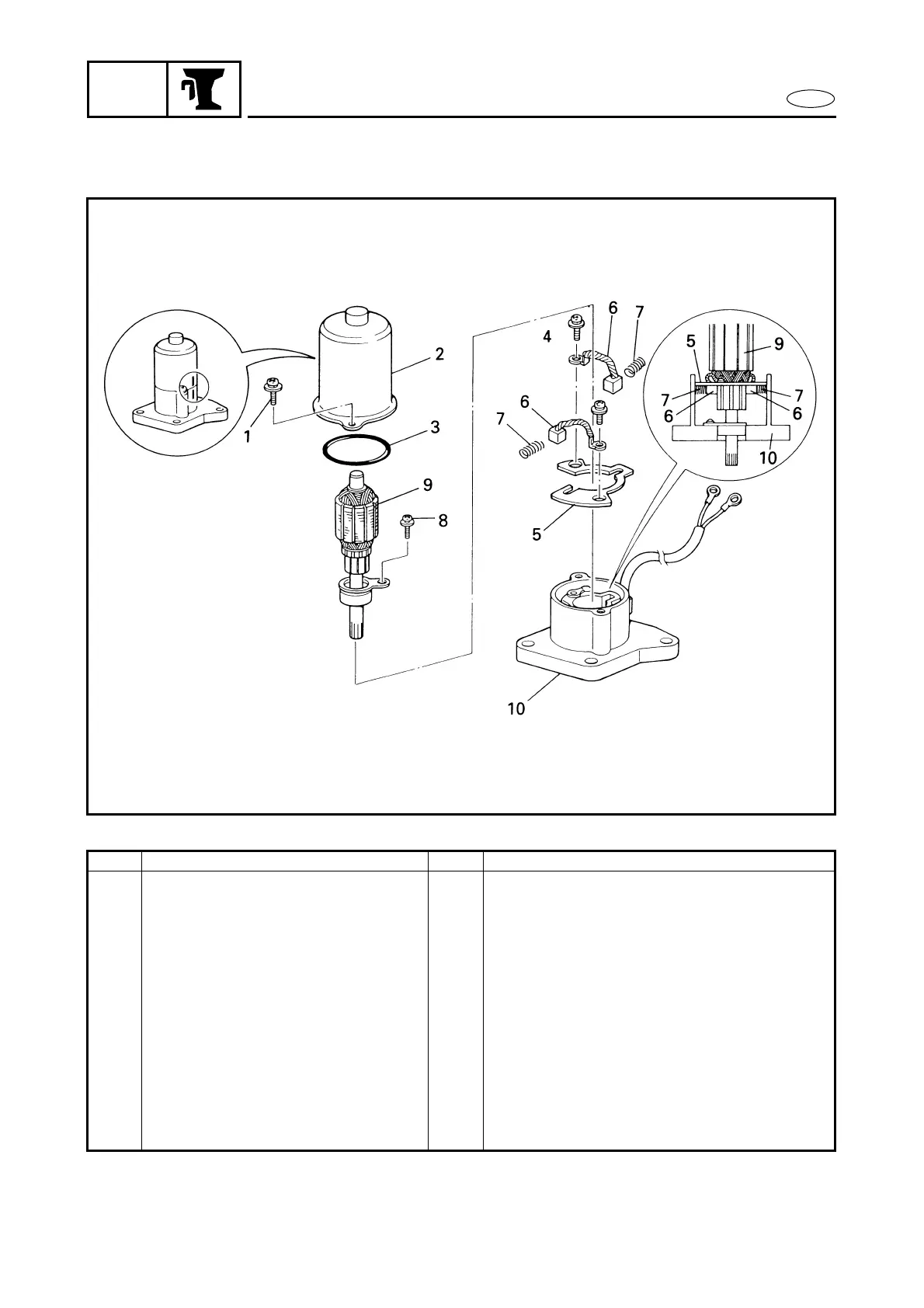

VUE EN ECLATE
TABLEAU DE DEPOSE ET D’INSTALLATION
Etape Travail/nom de pièce Qté Points d’entretien
DEMONTAGE DU MOTEUR DE PTT Procéder à la dépose dans l’ordre figurant sous “étape”.
Moteur PTT
1 Vis 2
2 Stator 1
3 Joint torique 1 49,5 × 2,0 mm
4 Vis 2
5 Porte-balais 1
6 Balai 2
7 Ressort de balai 2
8 Vis 1
9 Induit 1
10 Base de moteur de PTT 1
Pour l’installation, procéder dans le sens inverse des étapes
du démontage.
MOTEUR DE PTT
30
