250 3M™ Bair Hugger Šildymo blokas 675 modelis – Techninės priežiūros vadovas
Diagnostikos būsenos meniu punktų funkcijųaprašymas.
FILTER TIMER (filtro laikmatis) – pažiūrimas esamas filtro laikmatis ir nustatomas iš
naujo filtrolaikmatis.
CALIBRATION (kalibravimas) – reguliuojama temperatūros kompensacinė vertė
kalibruojant bloką. Pagal kompensacinę vertę šildymo bloke reguliuojamas
temperatūros kitimas ir šilumos praradimas per žarną, kad LCD ekrane rodoma
temperatūra atitiktų žarnoje esančio oro temperatūrą. Kalibruojama esant
43°Ctemperatūrai.
SYSTEM TEST (sistemos patikra) – rodoma išsami informacija apie jutiklius, pūstuvo
greitį (sūkių per min.) ir galią. Lentelėje pateikiama informacija, kokias patikras galima
atlikti irperžiūrėti.
Patikra* Veiksmas
LCD
ekranas
Aprašymas
43C
Įjungiamas šildytuvas
ir pūstuvas bei
sušildomas įsiurbtas
oras iki nustatytų 43
°C per ne daugiau kaip
30 minučių.
Display xx.x
Sukalibruota žarnos galo
temperatūra
PCS xx.x
Nesukalibruota kontrolinio
jutiklio temperatūra
PMS xx.x Stebima jutiklio temperatūra
RPMxxxx Pūstuvo greitis
POWER xxx
Apskaičiuota suvartota
elektros energija pagal
suvartotą šilumą ir veikimo
ciklą
170W
20 sekundžių
įjungiamas 170 W
šildytuvas ir pūstuvas
340W
20 sekundžių
įjungiamas 340 W
šildytuvas ir pūstuvas
PCS xx.x
Nesukalibruota kontrolinio
jutiklio temperatūra
PMS xx.x Stebima jutiklio temperatūra
RPM xxxx Pūstuvo greitis
680W
20 sekundžių
įjungiamas 680 W
šildytuvas ir pūstuvas
*Paspauskite aplinkos mygtuką, jei norite nutraukti patikrą ir grįžti į SYSTEM TEST
(sistemos patikros)ekraną
OT Test (AT patikra) – patikrinama, kaip veikia per aukštos temperatūros
stebėjimosistema.
SYSTEM INFO (sistemos informacija) – peržiūrimi sistemos laikmačiai ir
kitainformacija.
LCD ekranas Aprašymas
SYS TIMERhh:mm
Visas laikas, kai blokas yra prijungtas prie
energijosšaltinio
OP TIMERhh:mm
Visas sukauptas laikas, kai blokas veikia aplinkos,
32°C, 38°C ir 43°Cbūsenomis
FIRMWAREx
Esama šildymo bloke įdiegtos programinės aparatinės
įrangosversija
POWER SUPPLY xx.x
Stebima jutikliotemperatūra
Rodoma 24voltų maitinimo išėjimo įtampavoltais
FAULT LOG (trikčių žurnalas) – LCD ekrane rodoma 20naujausių šildymo bloko trikčių
n FCx hh:mmformatu..
LCD ekranas* Aprašymas
1-FC-hh:mm n = trikties kodo eilės numeris žurnale
: FC = „trikties kodo“ (angl. „fault code“) santrumpa
n-FC-hh:mm x = trikties kodas
:
hh:mm =
laikas pagal VEIKIMO LAIKMATĮ, kai įvyko triktis
(hh – valandos, mm – minutės)
20-FC-hh:mm
*Paspauskite 32 ir 38mygtukus, jei norite slinktitriktis
BLOWER TIMER (pūstuvo laikmatis) – rodomas visas pūstuvo veikimo laikas hh:mm
formatu (hh – valandos, mm –minutės).
Išėjimas iš diagnostikosbūsenos
Išeikite iš diagnostikos būsenos, paspaudę maitinimo mygtuką arba nieko nedarydami
60sekundžių.
Techninės priežiūrosprocedūros
Maitinimo laido prijungimas irpakeitimas
Techninės priežiūrosdažnumas
Pagalporeikį
Įrankiai /įranga
• 2numerio „Phillips“atsuktuvas
Būdas
1. Atjunkite šildymo bloką nuo įžeminto energijosšaltinio.
2. Jei šildymo blokas yra uždėtas ant vežimėlio, nuimkite vežimėlį (žr. skyrių
„Vežimėlio nuėmimas irprijungimas“).
3. Apverskite ir paremkite šildymobloką.

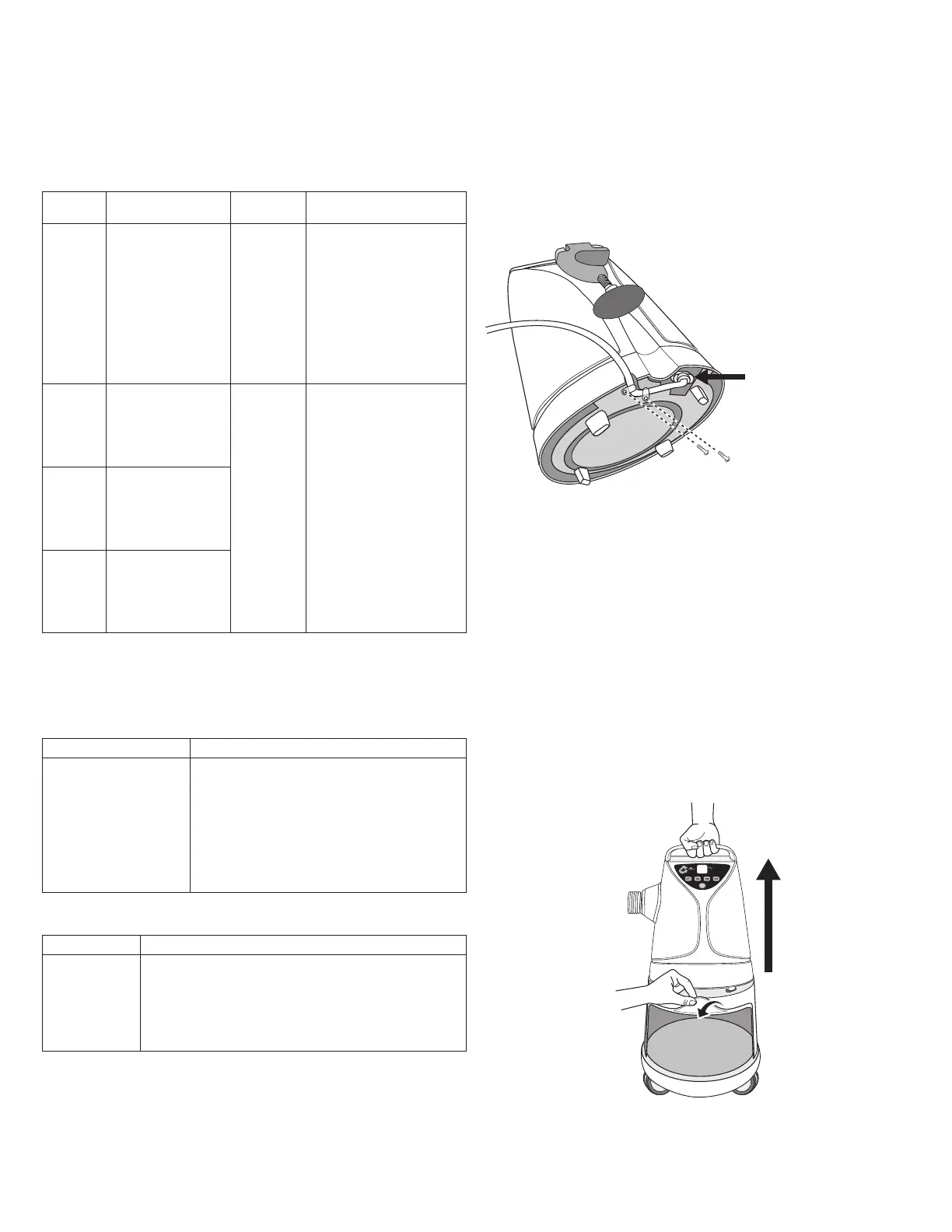

4. Išsukite varžtus, kuriais prisukti du maitinimo laidospaustukai.
Maitinimo laidas
Maitinimo laido
spaustukų varžtų vieta
Maitinimo laido spaustukų varžtųvieta
5. Jei norite pakeisti maitinimo laidą, ištraukite seno laido kištuką iš šildymo bloko
ir ištraukite maitinimo laidą iš kanalo, vedančio į šildymo blokošoną.
6. Įkiškite naujo laido kištuką į bloką. (Naudokite tik „3M“ pridėtus
maitinimolaidus.)
7. Įkiškite maitinimo laidą į kanalą šildymo blokošone.
8. Dviem maitinimo laido spaustukais pritvirtinkite maitinimolaidą.
9. Jei šildymo blokas buvo uždėtas ant vežimėlio, vėl jį ten pritvirtinkite (žr. skyrių
„Vežimėlio nuėmimas irprijungimas“).
10. Prijunkite šildymo bloką prie tinkamai įžeminto energijosšaltinio.
Vežimėlio nuėmimas irprijungimas
Techninės priežiūrosdažnumas
Pagalporeikį
Įrankiai /įranga
• Nėra
Būdas
1. Atjunkite šildymo bloką nuo įžeminto energijosšaltinio.
2. Vežimėlio nuėmimas: švelniai patraukite į save priekinę vežimėlio kilpelę,
pakelkite priekį ir pasukite atgal, kad atjungtumėte bloką nuovežimėlio.
System
MODEL
675
Vežimėlionuėmimas
