39
Fig. 6.3
Fig. 6.4
Fig. 6.6
Fig. 6.5
Fig. 6.7

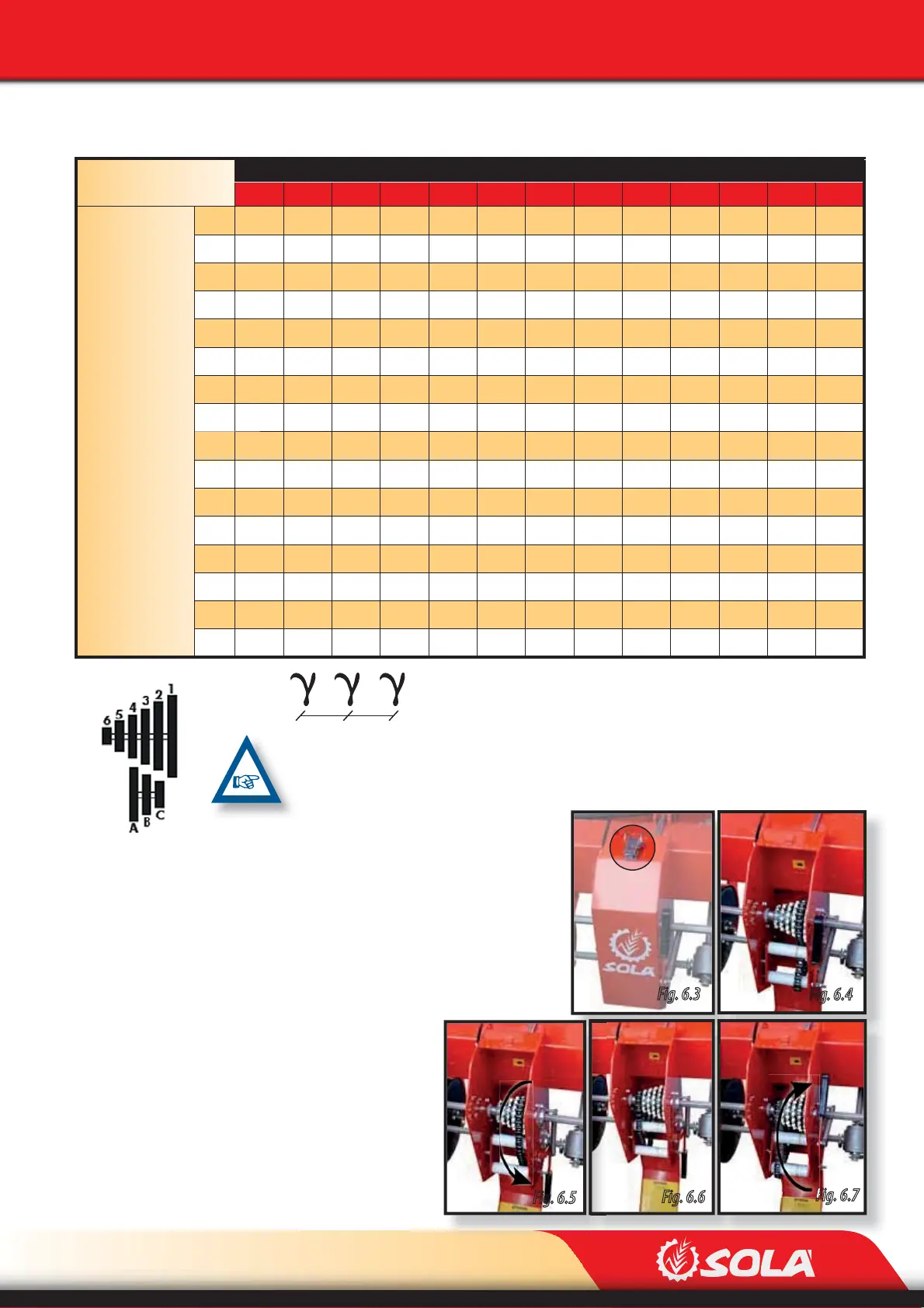

ADJUSTMENTS
6.1.1 CHAIN GEARBOX
PLANTING DISTANCE (cm)
BEFORE MODIFYING THE TRANSMISSION RATIO, CHECK THAT THE PINION GEARS’
POSITION IS THE CORRECT ONE FOR THE NUMBER OF HOLES ON THE DISC AND
FOR THE PLANTING DISTANCE.
To change the transmission ratio, follow these steps:
1- Open the lid of the transmission’s box using the safety hook
(Fig. 6.3).
2- Press the lever downwards to loosen the chain (Fig. 6.4 and
Fig. 6.5).
3- Place the chain in the correct transmis-
sion, as indicated in the table above. The
group formed by 3 pinion gears corres-
ponds to the letters A-B-C and the group
formed by 6 pinion gears corresponds the
numbers 1-2-3-4-5-6.
4- Tighten the chain by placing the lever
back to its initial position (Fig. 6.7).
5- Finally, close the lid and secure it using
the hook (Fig. 6.3).
PLANTING DISTANCE (cm)
NUMBER OF HOLES ON THE SEED DISC
5102030405060708090100110120
GEARBOX
POSITION
A6 47,1 23,6 11,8 7,9 5,9 4,7 3,9 3,4 2,9 2,6 2,4 2,1 2,0
A5 55,7 27,9 13,9 9,3 7,0 5,6 4,6 4,0 3,5 3,1 2,8 2,5 2,3
B6 62,9 31,4 15,7 10,5 7,9 6,3 5,2 4,5 3,9 3,5 3,1 2,9 2,6
A4 64,3 32,1 16,1 10,7 8,0 6,4 5,4 4,6 4,0 3,6 3,2 2,9 2,7
A3 72,9 36,4 18,2 12,1 9,1 7,3 6,1 5,2 4,6 4,0 3,6 3,3 3,0
B5 74,3 37,1 18,6 12,4 9,3 7,4 6,2 5,3 4,6 4,1 3,7 3,4 3,1
A2 81,4 40,7 20,4 13,6 10,2 8,1 6,8 5,8 5,1 4,5 4,1 3,7 3,4
B4 85,7 42,9 21,4 14,3 10,7 8,6 7,1 6,1 5,4 4,8 4,3 3,9 3,6
C5 89,1 4 4, 6 22, 3 14,9 11,1 8,9 7,4 6,4 5,6 5,0 4,5 4,1 3,7
B3 97,1 4 8,6 24,3 16,2 12,1 9,7 8,1 6,9 6,1 5,4 4,9 4,4 4,0
C4 102,9 51,4 25,7 17,1 12,9 10,3 8,6 7,3 6,4 5,7 5,1 4,7 4,3
B2 108,6 54,3 27,1 18,1 13,6 10,9 9,0 7,8 6,8 6,0 5,4 4,9 4,5
C3 116,6 58,3 29,1 19,4 14,6 11,7 9,7 8,3 7,3 6,5 5,8 5,3 4,9
B1 120,0 60,0 30,0 20,0 15,0 12,0 10,0 8,6 7,5 6,7 6,0 5,5 5,0
C2 130,3 65,1 32,6 21,7 16,3 13,0 10,9 9,3 8,1 7,2 6,5 5,9 5,4
C1 144,0 72,0 36,0 24,0 18,0 14,4 12,0 10,3 9,0 8,0 7,2 6,5 6,0
