40
A
B

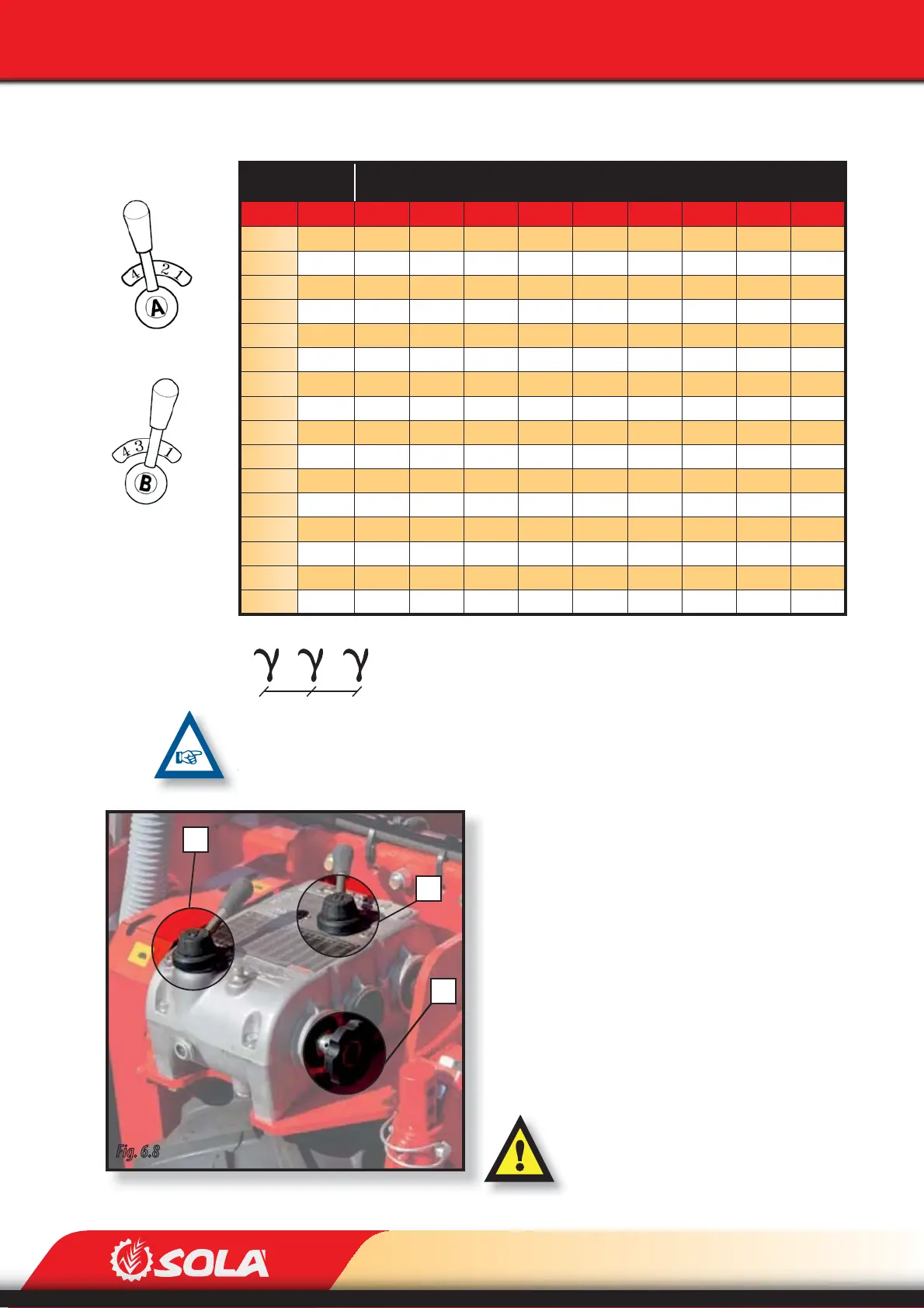

Fig. 6.8
C
ADJUSTMENTS
6.1.2 AUTOMATIC GEARBOX
PLANTING DISTANCE (cm)
BEFORE MODIFYING THE TRANSMISSION RATIO, CHECK THAT THE POSITION OF THE LEVERS
IN THE AUTOMATIC GEARBOX IS THE CORRECT ONE FOR THE NUMBER OF HOLES ON THE DISC
AND FOR THE PLANTING DISTANCE.
To change the transmission ratio, follow
these steps:
1- Raise the machine to prevent that the
wheels that control the metering box’s
transmission are in contact with the
ground.
2- Place the lever “A” (g. 6.8) in the correct
position and turn the wheel (C, Fig. 6.8)
in the forward direction until the gear
clutches in. Alternatively, turn the drive
wheel using your foot in the forward di-
rection.
Repeat this operation using the lever “B”.
IF, AFTER 3 OR 4 WHEEL TURNS, THE GEAR
HAS NOT CLUTCHED IN, POSSIBLY THE
LEVER IS MISPLACED AND THE POSITION
SHOULD BE CORRECTED.
POSITION OF THE
LEVERS
NUMBER OF HOLES ON THE SEED DISC
A B 10 20 30 40 50 60 70 100 120
1 1 32,4 16,2 10,8 8,1 6,5 5,4 4,6 3,2 2,7
1 2 34,2 17,1 11,4 8,5 6,8 5,7 4,9 3,4 2,8
1 3 36,1 18,0 12,0 9,0 7,2 6,0 5,2 3,6 3,0
1 4 38,0 19,0 12,7 9,5 7,6 6,3 5,4 3,8 3,2
2 1 40,1 20,0 13,4 10,0 8,0 6,7 5,7 4,0 3,3
2 2 42,3 21,1 14,1 10,6 8,5 7,0 6,0 4,2 3,5
2344,622,314,911,18,97,46,44,53,7
2 4 47,0 23,5 15,7 11,8 9,4 7,8 6,7 4,7 3,9
3 1 49,5 24,7 16,5 12,4 9,9 8,2 7,1 4,9 4,1
3 2 52,2 26,1 17,4 13,0 10,4 8,7 7,5 5,2 4,3
3355,027,518,313,811,09,27,95,54,6
3 4 58,0 29,0 19,3 14,5 11,6 9,7 8,3 5,8 4,8
4 1 62,4 31,2 20,8 15,6 12,5 10,4 8,9 6,2 5,2
4 2 65,8 32,9 21,9 16,5 13,2 11,0 9,4 6,6 5,5
4 3 69,4 34,7 23,1 17,4 13,9 11,6 9,9 6,9 5,8
4 4 73,3 36,6 24,4 18,3 14,7 12,2 10,5 7,3 6,1
