3
RELAY
Fault
GND
AI2
AI1
10V
AO1
GND
DI4
DI3
24V
Reverse (1) / Forward (0)
Reset
Jog
Output Frequency
Speed Reference 1

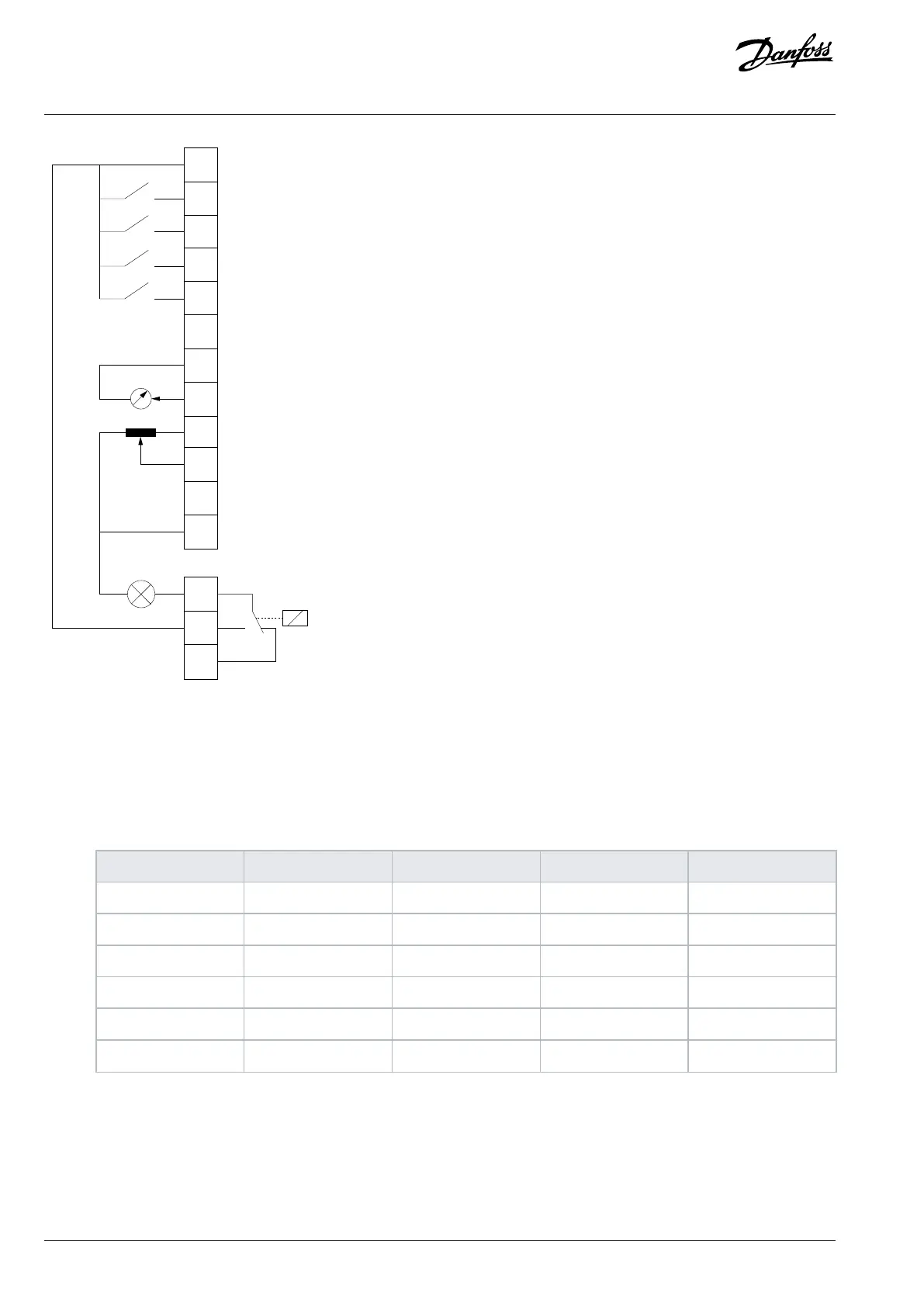

Figure 37: Default Connections
1. Set P 5.4.1 Application Selection to [20] Speed Control Mode.
When [20] Speed Control Mode is selected, the following parameters are automatically set to the values shown in the table.
Table 15: Default Settings
Category Parameter index Parameter name Default setting Parameter number
Operation Mode 5.4.2 Operation Mode [0] Speed Open Loop 100
DI 1 - T13 9.4.1.2 T13 Digital Input [8] Start 510
DI 2 - T14 9.4.1.3 T14 Digital Input [10] Reversing 511
DI/O - T15 9.4.1.4 T15 Digital Input [1] Reset 512
DI 3 - T17 9.4.1.5 T17 Digital Input [14] Jog 513
DI 4 - T18 9.4.1.6 T18 Digital Input [0] No Operation 515
