100 | © Danfoss | FEC | 2018.06
VIMCG30F / 088N3678
Asennusohje Danfoss Icon™ 24 V -pääsäädin
Danfoss Icon™ 24 V
-pääsäätimen nollaus
tai vaihto

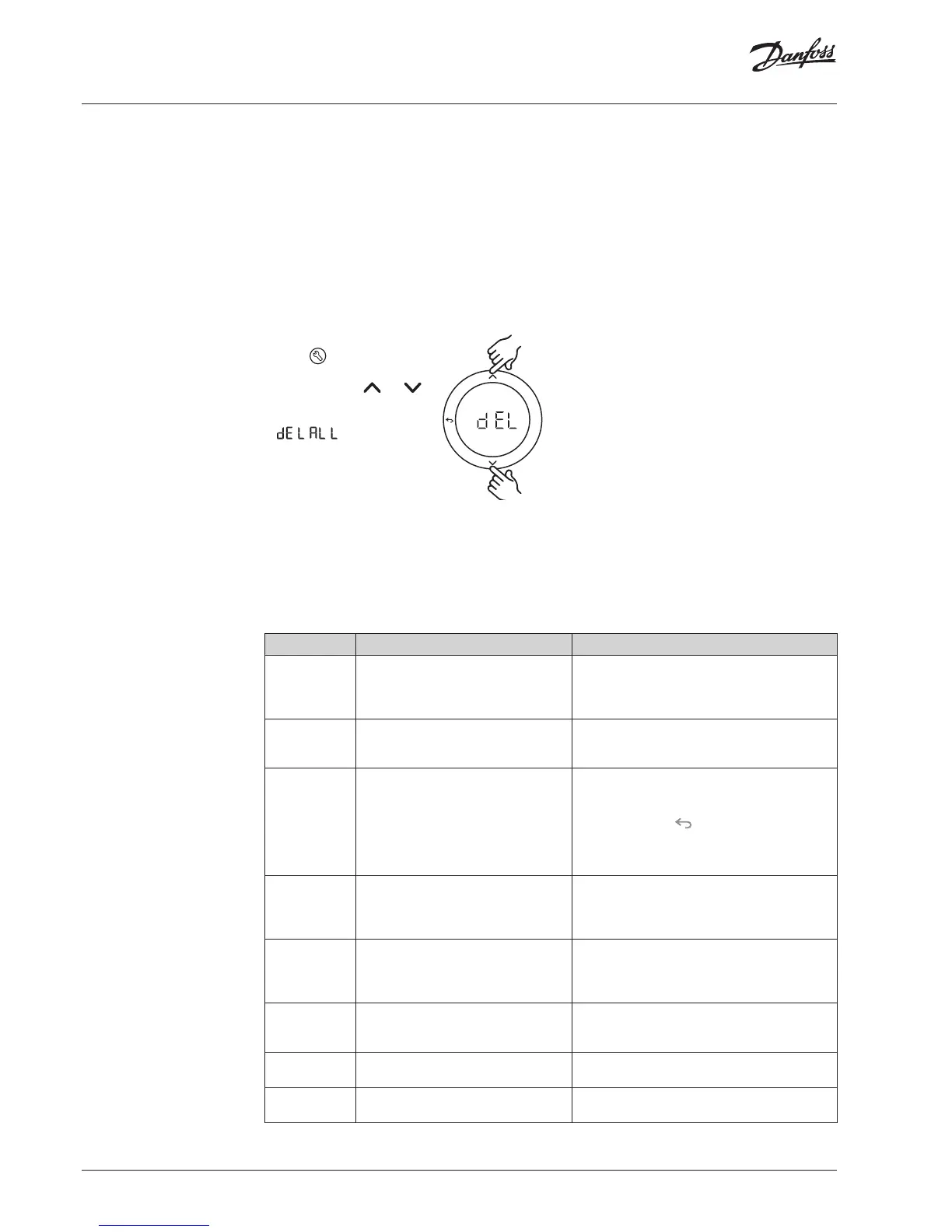

Danfoss Icon™ 24 V -pääsäätimen
tehdasasetusten palautus
1. Valitse UNINSTALL-tila paina-
malla -näppäintä.
2. Paina Danfoss Icon™ 24 V
-pääsäätimessä - tai
-näppäintä kolmen sekunnin
ajan, kunnes näytössä näkyy
.
3. Paina OK. Kaikki pääsääti-
men asetukset on palautettu
tehdasasetuksiin.
Huom: Yksittäiset huonetermostaatit on nollattava
paikallisesti, katso luku ”Termostaatin poistaminen”.
Viallisen Danfoss Icon™ 24 V -pääsäätimen
poistaminen
1. Poista kaikki termostaatit ja muut laitteet järjes-
telmästä noudattamalla seuraavaa toimenpidet-
tä tehdasasetuksien palauttamisessa.
2. Merkitse muistiin, miten johdot on liitetty Dan-
foss Icon™ 24 V -pääsäätimeen.
3. Irrota Danfoss Icon™ 24 V -pääsäätimeen mene-
vät johdot.
4. Asenna uusi Danfoss Icon™ 24 V -pääsäädin ja
liitä kaikki johdot samaan sijaintiin kuin vaihde-
tussa pääsäätimessä.
5. Tee järjestelmän asetukset uudelleen, kuten on
kuvattu luvussa ”Järjestelmän asetukset”.
OK
Vianmääritys
Jos havaitaan virhe, hälytyskoodi näytetään joko Danfoss Icon™ 24 V -pääsäätimessä tai termostaatissa.
Hälytyskoodi Ongelma Ratkaisu
Er03 Olet tehnyt jäähdytyssovelluksen
asetukset, johon on määritettävä
vertailuhuonetermostaatti.
Siirry halutun vertailuhuoneen termostaattiin
ja avaa termostaatin asennusvalikko. Aseta
termostaatti ON (päälle) kohdassa ME.6
”vertailuhuonetermostaatti”.
Er05 Tiedonsiirto radiomoduuliin katkennut. Tarkista, että johto on liitetty oikein
radiomoduuliin ja Danfoss Icon™ 24 V
-pääsäätimeen.
Er06 Tiedonsiirto huonetermostaattiin
katkennut.
Paikanna huonetermostaatti tarkistamalla
Danfoss Icon™ 24V -pääsäätimen vilkkuvat lähdöt
tai termostaatit. Herätä termostaatti ja paina
sitten termostaatin
-näppäintä. Viallisessa
termostaatissa on viesti ”NET ERR”. Vaihda
huonetermostaatin paristot ja tee verkkotesti
(aktivoi NET TEST huonetermostaatin valikossa).
Er07 Tiedonsiirto orjasäätimeen katkennut. Jos kyseessä on langaton järjestelmä, tarkista
radiomoduuliyhteys Danfoss Icon™ 24 V
-pääsäätimeen. Jos kyseessä on johdollinen
järjestelmä, tarkista säätimien liitäntäjohdot.
Er08 Tiedonsiirto orjasäätimestä
pääsäätimeen katkennut.
Jos kyseessä on langaton järjestelmä, tarkista
radiomoduuliyhteys Danfoss Icon™ 24 V
-pääsäätimeen. Jos kyseessä on johdollinen
järjestelmä, tarkista säätimien liitäntäjohdot.
Er10 Tiedonsiirto toistimeen katkennut. Tarkista, että toistin on liitetty pistorasiaan / sitä
ei ole irrotettu pistorasiasta ja pistorasia on ON
(päällä).
Er11 Tiedonsiirto laajennusmoduuliin
katkennut.
Tarkista, että laajennusmoduuli on asetettu
kunnolla paikalleen.
Er12 Viallinen toimilaite.
Viallisen toimilaitteen lähtö vilkkuu.
Vaihda toimilaite.
Potentiaalivapaa rele on aktiivinen kaikissa pää-
säätimissä, kun lämmöntarve on jommassakum-
massa pääsäätimessä.
SLA TYPA: Pumppu on aktivoitu Danfoss Icon™
24 V -pääsäätimessä, kun lämmöntarve on joko
isännästä tai orjasta.
SLA TYPB: Pumpun rele on aktivoitu vain Danfoss
Icon™ 24 V -säätimessä, johon lämmöntarpeesta
ilmoittava termostaatti on määritetty.
Orjatyypin
määritelmä
