Manuel d’installation Contrôleur central 24 V Danfoss Icon™
Installation
Si l’installation est câblée
Remarque: coupez le courant avant de câbler!
Pour câbler des thermostats et des actionneurs câblés,
reportez-vous aux sections B et C du Guide rapide.

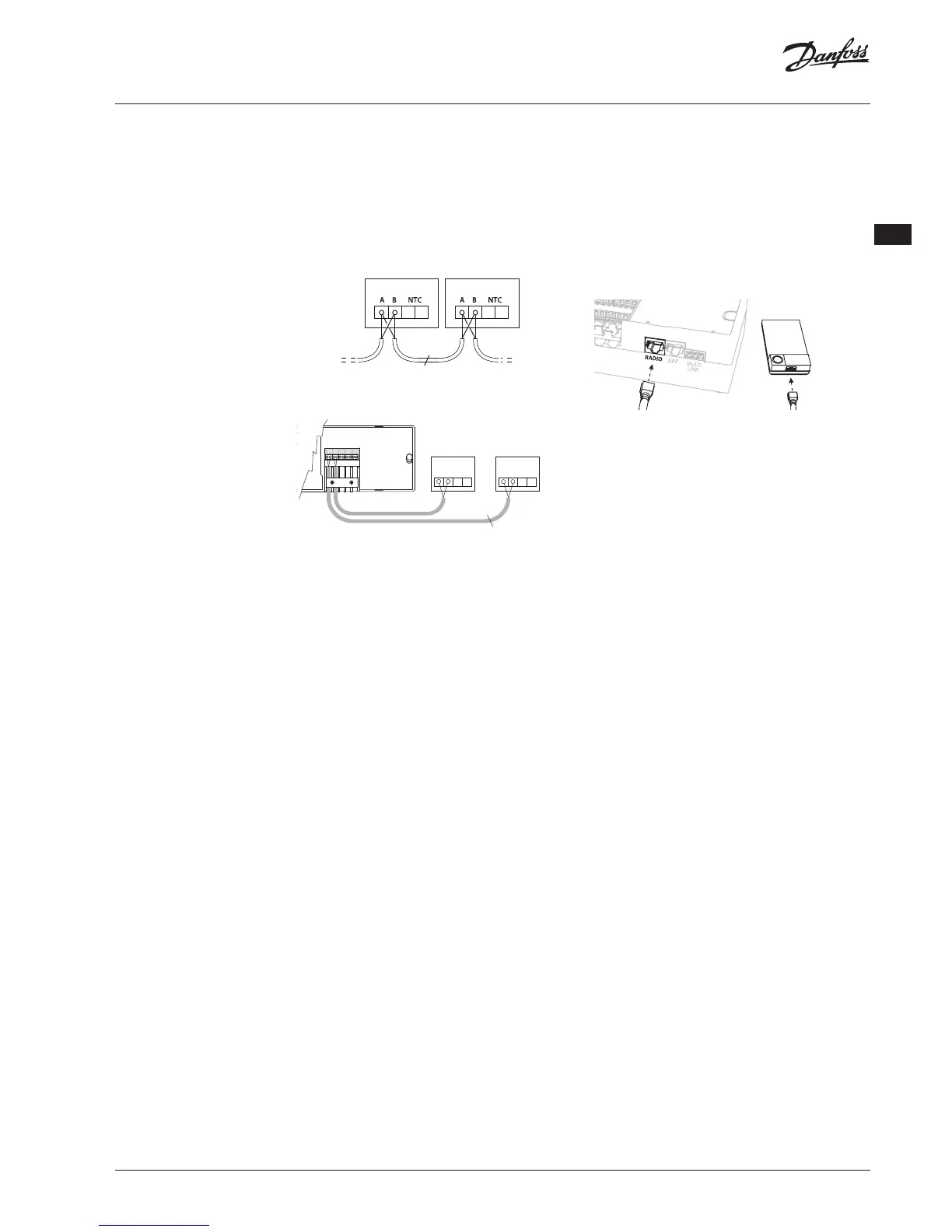

Les thermostats 24V peuvent être câblés en congu-
ration BUS ou étoile, voir ci-dessous:
Le système n’est pas sensible à la polarité.
En cas de câblage BUS (en série)
2
max. 0,75 mm
2
Thermo-
stat suivant
Au con-
trôleur
central
THERMOSTAT THERMOSTAT
En cas de câble étoile (parallèle)
A B NTC
2
max. 1,5 mm
2
THERMOSTATS
A B NTC
En cas d’installation sans l
Remarque: coupez le courant avant de câbler!
Connectez un module radio, code nº088U1103.
Le module radio est nécessaire lorsque les thermos-
tats sans l sont installés. Il est fourni avec un cordon
de raccordement de 2mètres. Un câble plus long
(max. 15mètres) peut être utilisé si nécessaire.
Un module radio doit être xé à chaque contrôleur
central 24V Danfoss Icon™ dans les systèmes com-
prenant plusieurs contrôleurs centraux.
088U1103
Il est également possible d’inclure des thermostats
câblés dans un système sans l.
Pour installer des thermostats et des actionneurs
sans l, reportez-vous aux sections B2, B3, B4 et C1 du
Guide rapide sans l.
Installations
optionnelles
Installation du module de l’application,
code nº088U110
Le module de l’application est nécessaire lorsque
vous souhaitez utiliser la fonctionnalité de l’appli-
cation. Pour l’intégrer à un réseau sans l (Wi-Fi),
reportez-vous au guide d’installation du module de
l’application. Dans les systèmes comprenant plu-
sieurs contrôleurs centraux Danfoss Icon™, seul un
module d’application est nécessaire et il peut être
ajouté à n’importe quel contrôleur central.
Câblage d’une pompe
La sortie PWR1 est destinée aux installations dont le
système comprend un circulateur. La sortie PWR1 a
une sortie de 230V (max. 100W) qui est activée lors-
qu’il y a une demande de chauage d’au moins un
thermostat. Si aucun thermostat n’a besoin de cha-
leur, la sortie PWR1 est éteinte pour économiser de
l’énergie. En cas de demande de chauage, la sortie
sera activée avec une temporisation de 180secondes
pour empêcher la pompe de fonctionner à videen
raison de la temporisation sur les actionneurs dans
les circuits de chauage.
Câblage d’un relais libre de potentiel
Un relais libre de potentiel peut être utilisé par
exemple pour activer la demande/production de cha-
leur à partir d’une chaudière. Il est conseillé d’utiliser
le relais libre de potentiel comme signal de demande
de chauage pour toutes les chaudières disponibles
avec des entrées appropriées. Pour les chaudières
avec une modulation 0-10V, il n’est pas possible
d’utiliser le signal de demande de chauage du
contrôleur central 24V Danfoss Icon™. Veuillez noter
que certaines chaudières combinées peuvent avoir
une fonction de priorisation de l’eau chaude, qui peut
retarder la production de chaleur dans le système.
Installation du module d’extension,
code nº088U1100 (Guide rapide E4).
Remarque: débranchez l’alimentation avant d’insérer
le module d’extension.
Faites glisser le couvercle et insérez le module
d’extension. Suivez les instructions fournies.
Remarque: si un module d’extension est ajouté à un
système comportant plusieurs contrôleurs centraux, il
doit être installé sur le système central.
Installation d’une sonde de dalle (en cas de ther-
mostat 24V), code nº088U1110.
Pour installer une sonde de dalle, reportez-vous aux
instructions fournies avec le thermostat.
Pièces équipées d’un plancher chauant et de
radiateurs contrôlés par un thermostat.
Il est possible d’avoir une application mixte avec à la
fois des radiateurs et un plancher chauant contrôlés
par le même thermostat d’ambiance Danfoss Icon™, si
• Le thermostat a une sonde de dalle réglée pour
un mode mixte sur le thermostat (choisir le mode
«DU» dans le menu d’installation sur le thermostat).
• Le débit du radiateur est contrôlé par un actionneur.
• Pensez à régler le bon type d’émetteur pour les
sorties dans la pièce en question.
Dans cette application, la sonde de dalle est utilisée
uniquement pour assurer une température min.
du plancher (une température maximale peut être
dénie si nécessaire). La sonde intégrée est utilisée
pour contrôler la température ambiante par la sortie
du radiateur attribuée (le plus rapide des deux types
de sortie).
Remarque: seuls les thermostats d’ambiance Danfoss
Icon™ avec sonde de dalle sont compatibles.
