Danfoss Icon Master Controller 24 V Installation Guide

FR
© Danfoss | FHEC | 2018.06 | 31
VIMCG30F / 088N3678
Manuel d’installation Contrôleur central 24 V Danfoss Icon™
Er12 Actionneur défectueux.
La sortie de l’actionneur défectueux
clignote.
Remplacez l’actionneur.
Er14 Un contrôleur central Danfoss Icon™ ne
peut pas être inclus comme (ou devenir)
un contrôleur esclave parce que l’un ou
plusieurs thermostat(s) d’ambiance, répé-
titeur(s) ou contrôleur(s) central/centraux
24V Danfoss Icon™ a/ont déjà été inclus.
Le contrôleur central 24V Danfoss Icon™
doit être réinitialisé en usine pour devenir un
contrôleur esclave. (Consultez la description
au chapitre «Réinitialisation ou remplacement
d’un contrôleur central Danfoss Icon™.)
Er16 Cette application nécessite une sortie
actionneur disponible.
Vous avez déjà aecté cette sortie à un
thermostat d’ambiance, ou bien la sortie n’a
jamais reçue aucun actionneur. Veuillez retirer
le thermostat, cela doit être disponible pour
l’application choisie (ou monter un actionneur –
si jamais eectué).
Er17 Sonde externe Pt 1000 non raccordée ou
défectueuse.
Vérier sonde et remplacer si besoin.
Équilibrage
hydraulique
Lorsque vous utilisez le contrôleur central 24V
Danfoss Icon™ avec régulation PWM+, le système
équilibre automatiquement les circuits.
Dans les systèmes de chauage qui présentent des
diérences extrêmes dans les longueurs de circuit,
l’équilibrage automatique peut ne pas être adéquat.
Dans ces cas, le contrôleur central 24V Danfoss Icon™
peut vous aider à déterminer quels circuits peinent à
avoir assez de débit:

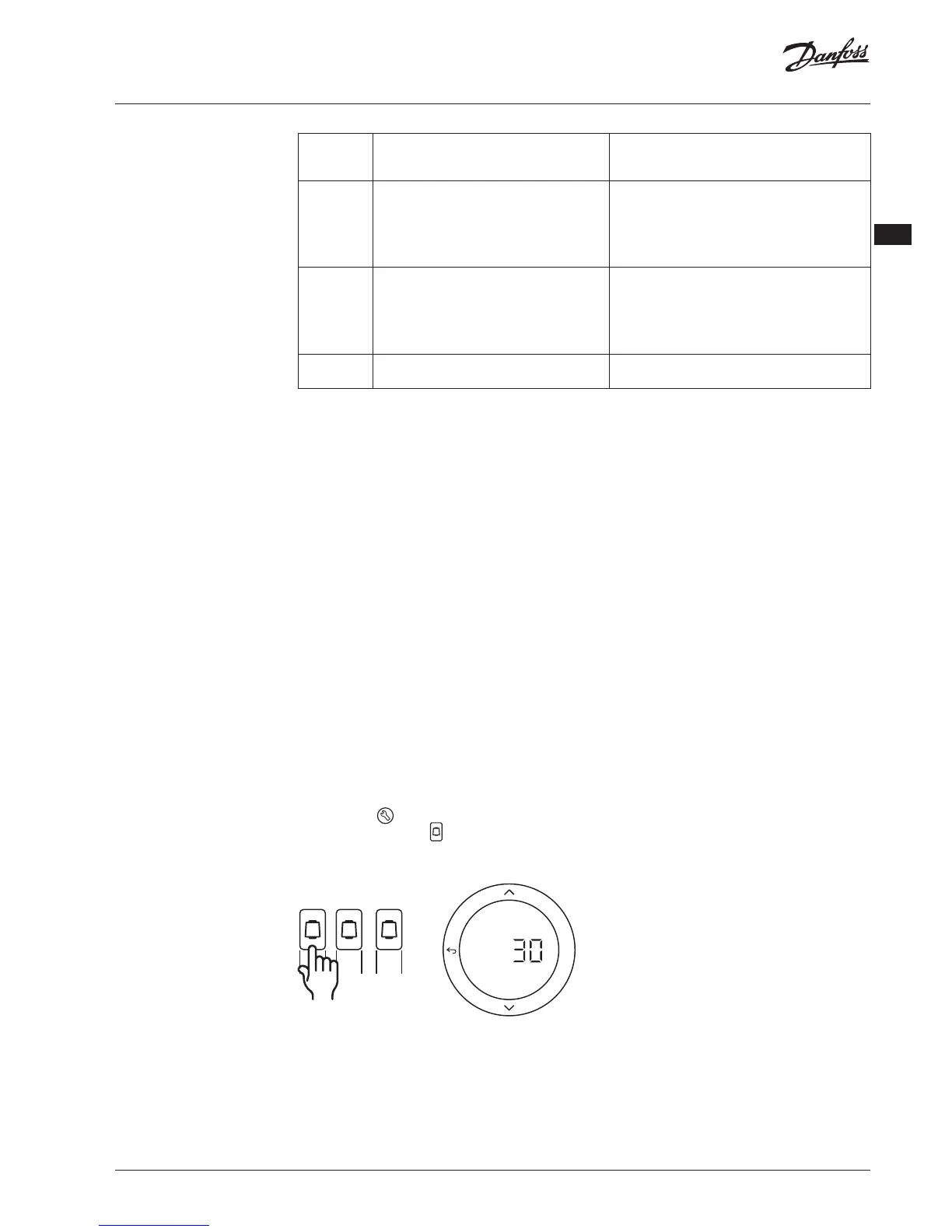

1. Appuyez sur
pour sélectionner le mode RUN.
2. Appuyez sur le bouton
pour voir le cycle de
fonctionnement moyen en pourcentage pour le
circuit sélectionné.
1 2 3
OK
Lorsque vous appuyez sur le bouton de sortie, le
cycle de fonctionnement moyen s’ache à l’écran du
contrôleur central 24V Danfoss Icon™.
Le cycle de fonctionnement s’ache comme le temps
en % durant lequel l’actionneur est ouvert pendant
les périodes de chauage actives et comme moyenne
dans le temps uniquement lorsqu’il est en mode
chauage.
Cette fonctionnalité permet de déterminer si cer-
taines pièces ont des dicultés à recevoir assez de
débit ou d’eet pour atteindre un confort optimal.
La pièce qui présente les cycles de fonctionnement
les plus élevés est celle qui exige le débit le plus
élevé. Si cette pièce peine à atteindre la tempéra-
ture ambiante désirée, les étapes suivantes peuvent
permettre à cette pièce d’atteindre une plus grande
capacité de débit/chauage:
1. Augmentez le débit pour la pièce ayant le cycle de
fonctionnement le plus élevé à l’aide de la vanne
de préréglage sur le collecteur -> réglez au débit
maximal sur les vannes de préréglage pour les
sorties de cette pièce.
2. Si la pièce ayant le cycle de fonctionnement le plus
élevé est déjà au débit maximal, réduisez le débit
pour les sorties qui présentent le cycle de fonc-
tionnement le plus bas (celles-ci n’ont pas besoin
d’autant de débit).
3. Si aucune des solutions susmentionnées ne sut
pour atteindre la température ambiante désirée,
augmentez le débit total en réglant un débit plus
élevé sur le circulateur.
4. En dernier recours, augmentez la température de
départ dans le système.
Remarque: si vous installez un module d’extension dans
le contrôleur central 24V Danfoss Icon™, le système
sera capable d’ajuster automatiquement la température
de départ conformément à la demande de chauage
dans les pièces.
