Installationsanleitung Danfoss Icon™ Hauptregler 24 V
DE
Er11 Kommunikation zum Erweiterungsmo-
dul abgebrochen.
Überprüfen Sie, ob das Erweiterungsmodul voll-
ständig an seinen vorgesehenen Ort eingescho-
ben wurde.
Er12 Stellantrieb defekt.
Der Ausgang des defekten Stellantriebs
blinkt.
Stellantrieb austauschen.
Er14 Ein Danfoss Icon™ Hauptregler kann
nicht als Slave-Regler integriert werden
bzw. zu einem Slave-Regler werden, da
ein oder mehrere Raumthermostate,
Verstärker oder Danfoss Icon™ Haupt-
regler 24V bereits integriert werden.
Dieser Danfoss Icon™ Hauptregler 24V muss auf
Werkseinstellung zurückgesetzt werden, um zu ei-
nem Slave-Regler zu werden (siehe Beschreibung
im Kapitel „Einen Danfoss Icon™ zurücksetzen
oder austauschen“).
Er 16 Diese Anwendung erfordert, dass der
Stellantriebsausgang verfügbar ist.
Sie haben diesen Ausgang bereits einem
Raumthermostat zugewiesen oder es ist kein
Stellantrieb am Ausgang angeschlossen. Bitte
entfernen Sie die Zuordnung des Ausgangs oder
schließen Sie einen Stellantrieb an.
Er 17 Externer PT1000-Fühler ist nicht ange-
schlossen oder defekt.
PT1000-Fühler prüfen und ggf. ersetzen.
Hydraulischer
Ausgleich
Wird ein Danfoss Icon™ Hauptregler 24V mit
PWM+-Regelung verwendet, sorgt das System für
den automatischen Abgleich der Kreisläufe.
In Heizsystemen mit extrem unterschiedlichen Kreis-
längen ist der automatische Abgleich unter Umstän-
den nicht angemessen.
In diesen Fällen können Sie mithilfe des Danfoss
Icon™ Hauptreglers 24V ermitteln, welche Kreisläufe
keinen ausreichenden Durchuss erhalten:
1. Drücken Sie
, um den RUN-Modus auszuwählen.

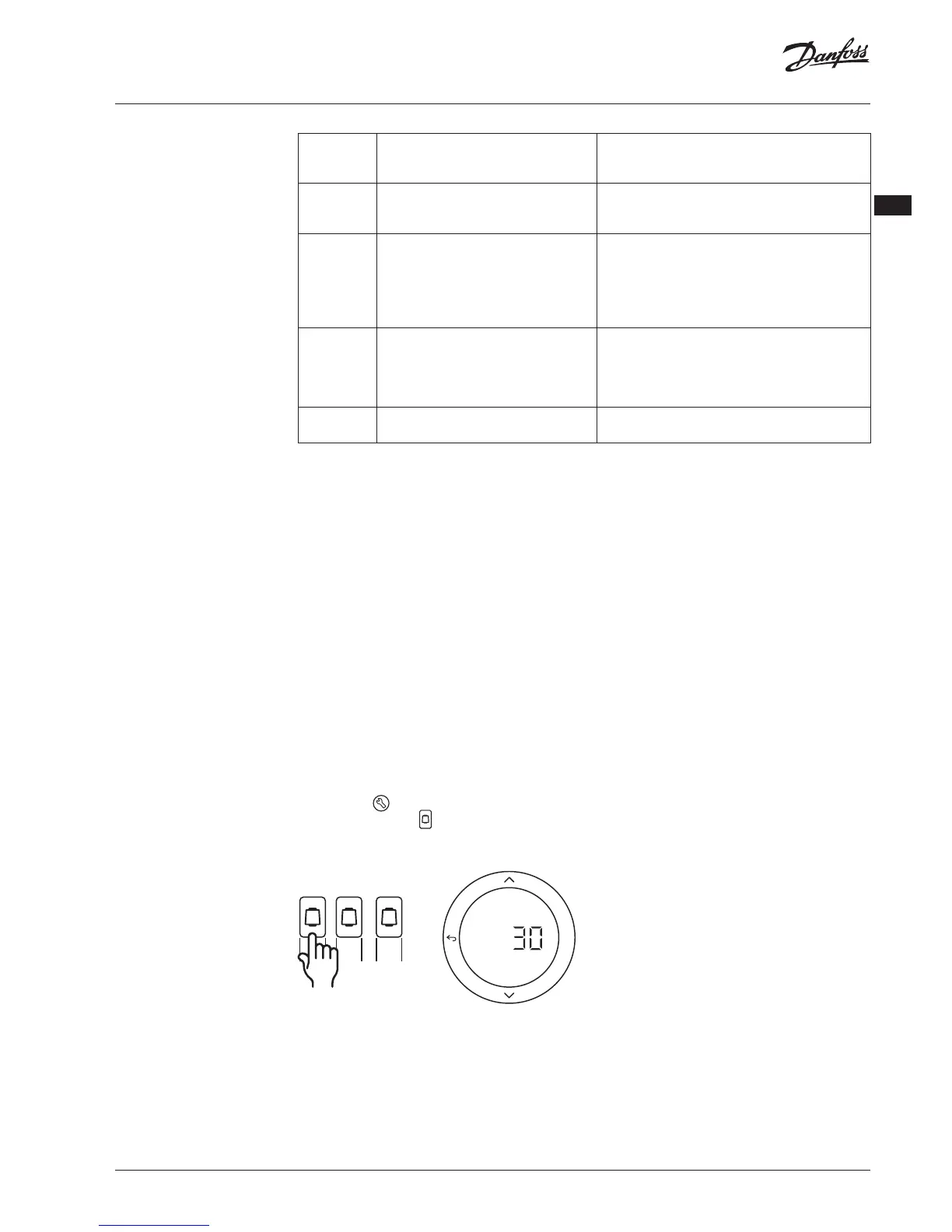

2. Drücken Sie eine der
Tasten, um den durch-
schnittlichen Arbeitszyklus für den ausgewählten
Kreislauf zu sehen.
1 2 3
OK
Bei Betätigen der Ausgangstaste wird der durch-
schnittliche Arbeitszyklus am Display des Danfoss
Icon™ Hauptreglers 24V angezeigt.
Der Arbeitszyklus wird als die Menge Zeit in %
angezeigt, die der Stellantrieb während aktiver
Heizphasen oen ist, und zwar nur im Heizmodus als
Durchschnitt im Lauf der Zeit.
Mit dieser Funktion kann ermittelt werden, ob ein
oder mehrere Räume keinen ausreichenden Durch-
uss bzw. keine ausreichende Leistung erhalten, um
einen optimalen Komfort zu erzielen.
Der Raum mit den höchsten Arbeitszyklen ist der
Raum, der den höchsten Durchuss verlangt. Wenn
dieser Raum Schwierigkeiten hat, die gewünschte
Solltemperatur zu erreichen, können die folgenden
Schritte dazu beitragen, für mehr Durchuss/Heizleis-
tung in diesem Raum zu sorgen:
1. Den Durchuss für den Raum mit dem höchsten
Arbeitszyklus mithilfe des voreinstellbaren Ventils
am Verteiler erhöhen -> die voreinstellbaren Ven-
tile für die Ausgänge dieses Raums auf maximalen
Durchuss einstellen.
2. Wenn der Raum mit dem höchsten Arbeitszyklus
bereits auf maximalen Durchuss eingestellt ist,
den Durchuss für die Ausgänge reduzieren, die
den niedrigsten Arbeitszyklus aufweisen (diese
benötigen weniger Durchuss).
3. Wenn die vorstehend genannten Schritte nicht
zur Erzielung der gewünschten Raumtemperatur
beitragen, den Gesamtdurchuss erhöhen, indem
Sie an der Umwälzpumpe einen höheren Durch-
uss einstellen.
4. Als letztes Mittel die Zulufttemperatur zum System
erhöhen.
Hinweis! Durch Installation eines Erweiterungsmoduls
im Danfoss Icon™ Hauptregler 24V ist das System in
der Lage, die Zulufttemperatur automatisch an den
Heizbedarf in den Räumen anzupassen.
