28 | © Danfoss | FEC | 2018.06
VIMCG30F / 088N3678
Manuel d’installation Contrôleur central 24 V Danfoss Icon™
Réglages communs pour le système complet
(réglé une fois)
Utilisez la touche
pour choisir le mode INSTALL.
Choisissez le type d’actionneur, appuyez sur
M
pour choisir NC (par défaut, fermeture normale) ou
NO (ouverture normale). Le type sera marqué sur
l’actionneur.
Choisissez le type de régulation, PWM+ ou ON/OFF,
en appuyant sur la touche Mode
(voir descrip-
tion au chapitre «Aperçu d’un contrôleur central
24V Danfoss Icon»).
Sélection du mode INSTALL
Appuyez sur la touche
(Guide rapide D2) et conr-
mez par OK. Le contrôleur central est prêt à inclure
les thermostats.
Inclusion des thermostats et attribution des sorties
1. Appuyez sur l’écran du thermostat pour inclure le
thermostat dans le système (Guide rapide D4).
2. Choisissez la/les sortie(s) sur le contrôleur central
que le thermostat doit contrôler (Guide rapide D5).
Les sorties disponibles auront un voyant LED qui
clignote. Une fois que la sortie est attribuée à un
thermostat, ce voyant sera allumé en permanence.
Conrmez en appuyant sur OK. Remarque: le type
d’émetteur de chaleur utilisé dans la pièce «slow/me-
dium/fast» (slow = par défaut) doit être choisi avant
de conrmer par OK.
3. Répétez les étapes 1 et 2 pour toutes les pièces
jusqu’à ce que tous les thermostats et sorties soient
appairés.
Test nal et démarrage du système en mode de
fonctionnement normal
Choisissez le mode «test» en appuyant sur la touche
. Dans le menu de test, vous pouvez choisir parmi
3tests diérents à l’aide des touches :
4. Test Net. Réalise un test complet du réseau. Les
thermostats doivent être montés dans leur position
nale lors du lancement du test. Nous vous recom-
mandons de toujours eectuer ce test dans un
système sans l an de vous assurer que tous les
thermostats peuvent toujours communiquer avec
le contrôleur central lorsqu’ils sont dans leur posi-
tion nale (Guide rapide E7). Ce test peut prendre
jusqu’à 30minutes, mais vous pouvez l’accélérer en
touchant chaque thermostat (pour l’activer).
5. Test App. Eectue un test spécique à l’applica-
tion si le module d’extension est xé. Teste tous
les sous-composants et permet à l’installateur de
vérier visuellement le fonctionnement, étape par
étape.
6. Test Flo. Ouverture forcée de toutes les sorties
et activation du circulateur. Fonctionne pendant
30minutes, mais peut être arrêté à tout moment.
Utilisé pour souer de l’air du système avant un
fonctionnement normal.
7. Lorsque vous avez eectué les tests nécessaires,
choisissez le mode «run» en appuyant sur la
touche
et conrmez en cliquant sur «OK». Le
système est désormais entièrement opérationnel.
Installation
du système
Unités amovibles
d’un système de
contrôleur central
24V Danfoss Icon™

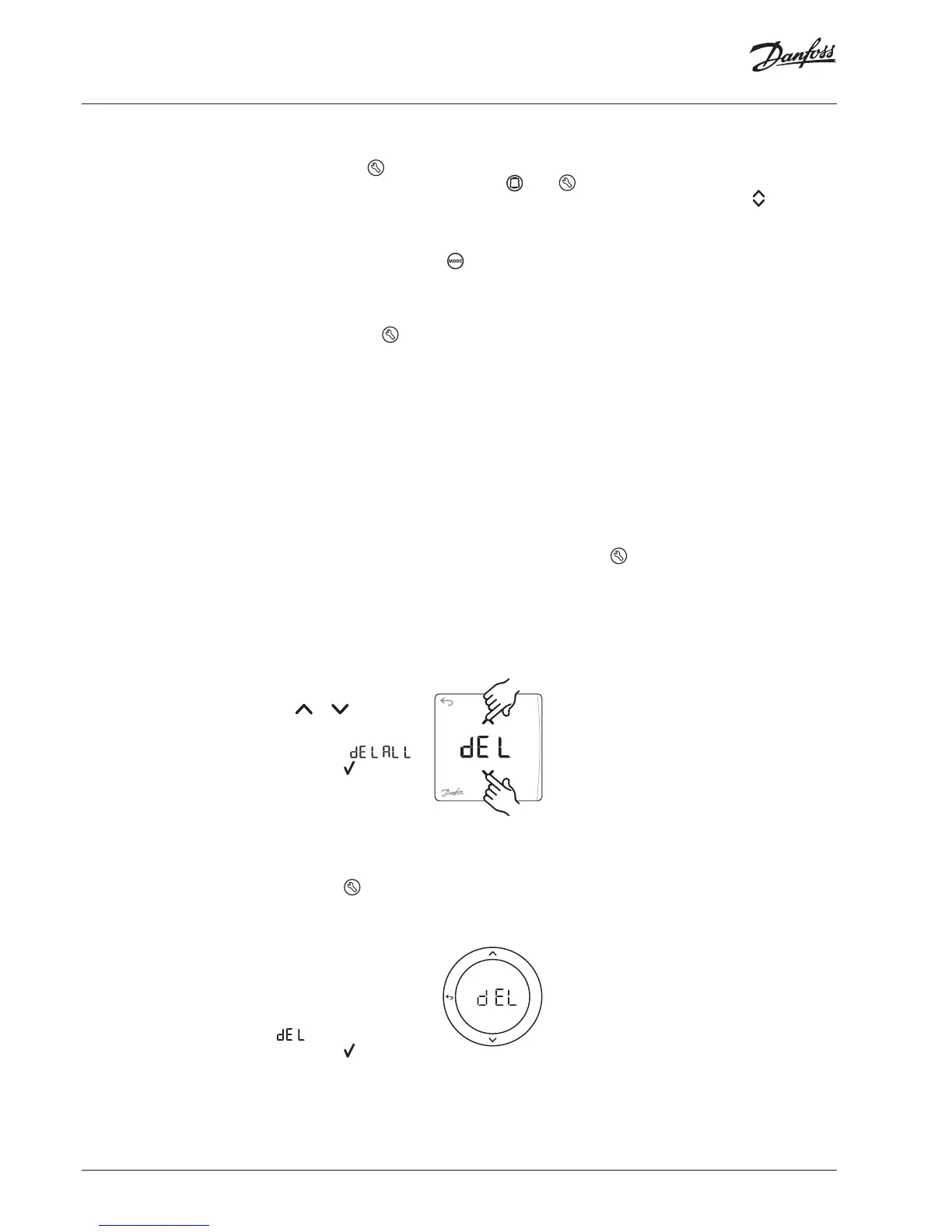

Retrait d’un thermostat
1. Sur le thermostat, appuyez
sur ou et maintenez
la touche enfoncée pendant
3secondes jusqu’à ce que
l’écran ache
.
2. Appuyez sur . Le thermos-
tat est désormais retiré du
système.
Retrait d’une application ou d’un module radio
qui ne répond pas
Si une application ou un module radio ne répond
plus, un code d’alarme s’ache à l’écran du contrô-
leur central 24V Danfoss Icon. Trouvez le module
défectueux et débranchez simplement l’application
ou le module radio avant de la/le remplacer.
OK
Retrait d’un thermostat défectueux
Si une unité du système devient défectueuse, il peut
être nécessaire de la retirer du système.
1. Appuyez sur
pour sélectionner le mode UNINS-
TALL.
2. Sélectionnez la sortie attribuée au thermostat qui
ne répond pas sur le contrôleur central.
3. Tous les voyants LED sur les
sorties connectées au ther-
mostat qui ne répond pas s’al-
lument et seront sélectionnés
automatiquement lorsqu’une
seule sortie sera sélectionnée.
clignote à l’écran.
4. Appuyez sur pour retirer le
thermostat du système.
