Danfoss Icon Master Controller 24 V Installation Guide

L’ouverture de la trappe
pour extension et le
raccordement sur les
bornes inférieures ne doit
être réalisé que par un
électricien formé.
Risque de choc électrique.
FR
© Danfoss | FHEC | 2018.06 | 25
VIMCG30F / 088N3678
Manuel d’installation Contrôleur central 24 V Danfoss Icon™
22˚C
O
K
M1
M
M2 M3 M4 M5
LN
LN
APP
Danfoss
230 V
Actuator outputs - 24 V
App
Module
Link
Master
Brown
Blue
Green/Yellow
PWR1 PWR2 RELAY
Radio
Module
Dès la première installation, le système est conguré
comme un système standard de chauage par le
sol. Dans cette application, la sortie du circulateur et
le relais libre de potentiel sont tous les deux activés
lorsqu’il y a une demande de chauage.
Le relais de la chaudière et la sortie de la pompe ont
une temporisation de 180secondes dans cette appli-
cation an de garantir la présence d’un débit dans les
circuits avant l’activation de la chaudière.
L’utilisation d’un kit de mélange, le raccordement du
circulateur au contrôleur central 24V Danfoss Icon™
et l’utilisation d’un relais de chaudière sont possibles
en option, selon l’application et les composants
disponibles.
Pour congurer le système du contrôleur central 24V
Danfoss Icon™ pour d’autres applications, un module
d’extension (code nº088U1100) est nécessaire.

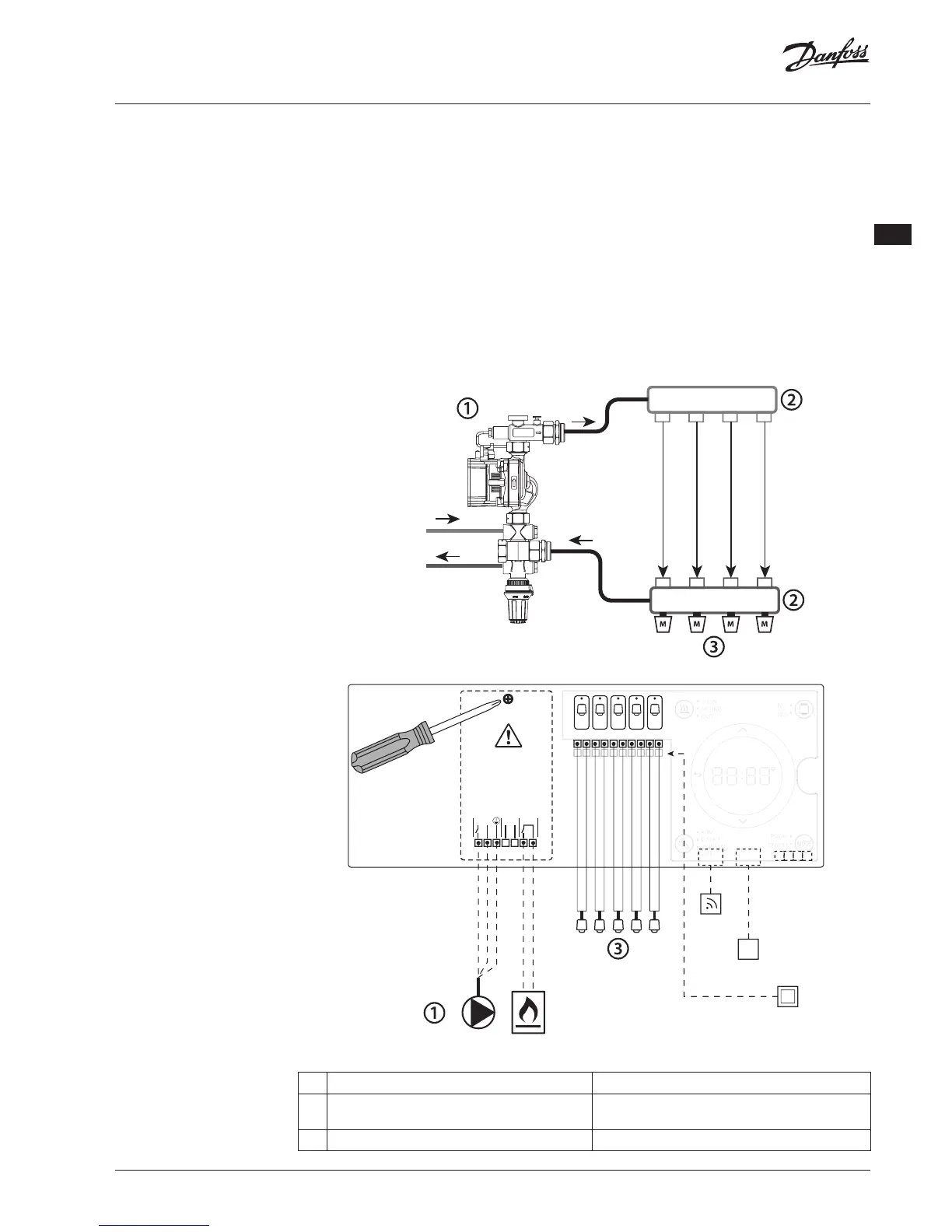

Application
Application de base
• Système à 2tubes
• Kit de mélange (en option)
Liste des pièces
1 1 kit de mélange Danfoss FHM-Cx (en option) Réf. 088U0093/0094/0096
2 1 ensemble collecteur Danfoss Réf. 088U05xx (FHF), 088U06xx (BasicPlus) ou
088U07xx (SSM)
3 x actionneurs électrothermiques 24V TWA-A Réf. 088H3110 (NC), 088H3111 (NO)
