Instrukcja montażu Sterownik nadrzędny Danfoss Icon™ 24V
Er11 Brak komunikacji z modułem rozszerzającym. Sprawdzić, czy moduł rozszerzający został
prawidłowo wsunięty na swoje miejsce.
Er12 Niesprawny siłownik.
Wyjście niesprawnego siłownika miga.
Wymienić siłownik.
Er14 Nie można dodać sterownikanadrzędnego
Danfoss Icon™ jako sterownik podrzędny, po-
nieważ dodano już jeden lub więcej termosta-
tów pokojowych, wzmacniaków lub sterowni-
ków nadrzędnych Danfoss Icon™ 24V.
Aby umożliwić przypisanie funkcji podporząd-
kowanej temu sterownikowinadrzędnemu
Danfoss Icon™ 24V, konieczne jest przywró-
cenie go do ustawień fabrycznych (patrz
wskazówki zawarte w rozdziale „Zerowanie lub
wymiana sterownika nadrzędnego Danfoss
Icon™”).
Er16 Ta aplikacja wymaga, aby były dostępne okre-
ślone wyjścia siłownika.
Już przypisałeś to wyjście do termostatu poko-
jowego, lub wyjście nie zostało jeszcze wypo-
sażone w siłownik. Usuń wyjście z termostatu,
musi być dostępne dla wybranej aplikacji (lub
zamontuj siłownik — jeśli jeszcze nie zostało to
zrobione).
Er17 Czujnik PT1000 nie jest zamontowany lub jest
uszkodzony.
Sprawdź czujnik i wymień w razie potrzeby.
Równoważenie
hydrauliczne
W przypadku korzystania ze sterownikanadrzędnego
Danfoss Icon™ 24V wraz z PWM+, system automatycznie
zrównoważy układy.
W układach grzejnych, w których występują ekstremalne
różnice w długościach układów, równoważenie automa-
tyczne niekoniecznie będzie się sprawdzać.
W takich przypadkach sterowniknadrzędny Danfoss
Icon™ 24V może pomóc w określeniu, który z układów
ma problemy z uzyskaniem odpowiedniego przepływu:

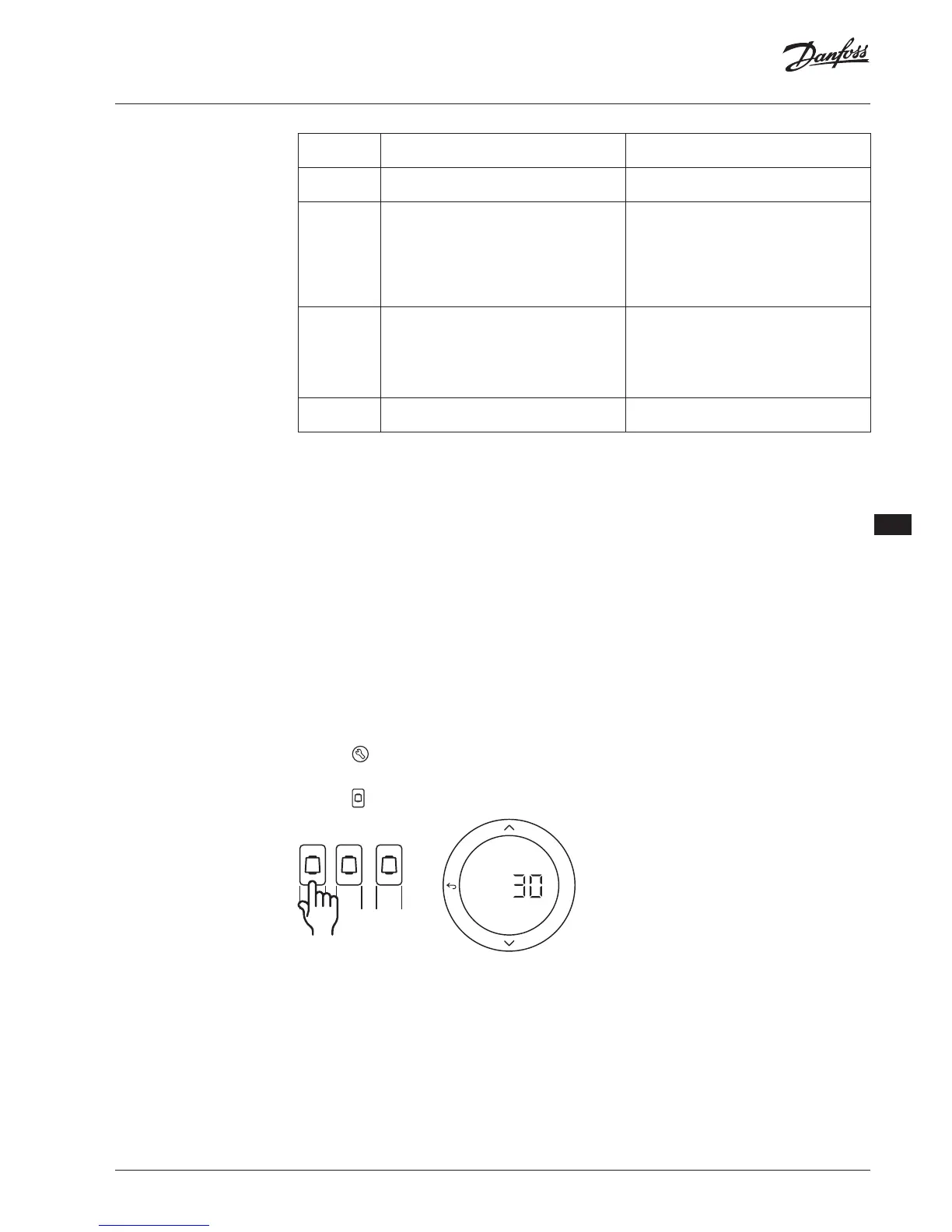

1. Wcisnąć
, aby uruchomić tryb RUN (PRACA).
2. Aby zapoznać się z wartościami procentowymi prze-
ciętnego cyklu roboczego wybranego układu, wcisnąć
przycisk
.
1 2 3
OK
Wciśnięcie przycisku wyjścia spowoduje wyświetlenie
na ekranie sterownikanadrzędnego Danfoss Icon™ 24V
przeciętnego cyklu roboczego.
Cykl roboczy przedstawiany jest jako czas wyrażony w
%, przez który siłownik jest otwarty podczas aktywnych
okresów ogrzewania i tylko w przypadku, gdy znajduje
się w trybie ogrzewania w obrębie średniej czasu.
Funkcja ta pomaga określić czy problemy z przepływem
ma jedno lub więcej pomieszczeń, a także wpływ na
uzyskiwanie optymalnego komfortu.
Pomieszczenia z najwyższymi cyklami roboczymi będą
tym samym pomieszczeniami wymagającym najwięk-
szego przepływu. Jeśli w przypadku takich pomieszczeń
stwierdzono problemy z uzyskaniem żądanej temperatu-
ry nastawy, wymienione poniżej czynności mogą pomóc
w zwiększeniu przepływu/wydajności grzewczej tych
pomieszczeń:
1. Zwiększyć przepływ dla pomieszczenia o najwyższym
cyklu roboczym. Za pomocą wstępnie ustawionego
zaworu znajdującego się na rozdzielaczu -> ustawić
przepływ maksymalny na zaworach wstępnie ustawio-
nych dla wyjść tego pomieszczenia.
2. Jeśli pomieszczenie o najwyższym cyklu roboczym
osiągnęło już przepływ maksymalny, należy zmniej-
szyć przepływ dla wyjść o najniższych cyklach robo-
czych (ponieważ nie potrzebują one aż tak dużego
przepływu).
3. Jeśli żadna z powyższych czynności nie pomogła w
uzyskaniu żądanej temperatury pomieszczenia, należy
zwiększyć przepływ całkowity poprzez ustawienie na
pompie obiegowej wyższego przepływu.
4. Na koniec należy zwiększyć temperaturę powietrza
nawiewanego do układu.
Uwaga! Dzięki zamontowaniu modułu rozszerzającego w
sterowniku nadrzędnym Danfoss Icon™ 24V, system będzie
w stanie dokonywać automatycznej regulacji temperatury
powietrza nawiewanego, zgodnie z zapotrzebowaniem
poszczególnych pomieszczeń na ogrzewanie.
