48 | © Danfoss | FEC | 2018.06
VIMCG30F / 088N3678
Installatiehandleiding Danfoss Icon™ hoofdregelaar 24 V
Algemene instellingen voor het hele system (een-
malig ingesteld)
• Gebruik de toets
om de modus INSTALL (IN-
STALLATIE) te selecteren.
• Selecteer het type servomotor, druk op
M
om
NC (normaal gesloten, standaardwaarde) of NO
(normaal open) te selecteren. Het type wordt op de
servomotor aangegeven.
• Selecteer het regeltype, PBM+ of AAN/UIT, door
op de toets Mode (Modus) te drukken
(zie de
beschrijving in het hoofdstuk ‘Overzicht Danfoss
Icon™ hoofdregelaar 24 V’).
Selecteer de modus INSTALL (INSTALLATIE).
Gebruik de toets
(Snelgids D2) en bevestig met
OK. De hoofdregelaar is nu klaar voor het toevoegen
van thermostaten.
Thermostaten toevoegen en uitgangen toewijzen
1. Raak het scherm van de thermostaat aan om de
thermostaat aan het systeem toe te voegen (Snel-
gids D4).
2. Selecteer op de hoofdregelaar de door de ther-
mostaat te regelen uitgang(en) (Snelgids D5). De
beschikbare uitgangen worden aangegeven met
een knipperende led. Zodra een uitgang aan een
thermostaat is toegewezen, brandt de led perma-
nent. Bevestig met OK. Let op! Zorg dat u het in de
ruimte gebruikte type warmteafgever, d.w.z. ‘slow /
medium / fast’ (traag / gemiddeld / snel, waarbij slow/
traag de standaardwaarde is), selecteert voordat u
bevestigt met OK.
3. Herhaal de stappen 1-2 voor alle ruimten totdat
alle thermostaten en uitgangen zijn gekoppeld.
Laatste test en opstarten van systeem in de nor-
male bedrijfsmodus
Selecteer de ‘testmodus’ door op de toets
te
drukken. In het testmenu kunt u met de toets
3
verschillende tests selecteren:
1. Test Net (Net testen). Voert een volledige netwerk-
test uit. De thermostaten moeten op hun uiteinde-
lijke positie zijn gemonteerd voordat u deze test
start. We adviseren om deze test altijd uit te voeren
in een draadloos systeem, om er zeker van te zijn
dat alle thermostaten met de hoofdregelaar kun-
nen communiceren als ze zich op hun uiteindelijke
positie bevinden (Snelgids E7). Deze test kan tot
30 minuten duren. U kunt de test echter versnellen
door elke thermostaat aan te raken (om hem te
activeren).
2. Test App (App testen). Voert een toepassings-
specieke test uit als de uitbreidingsmodule is
gemonteerd. Test alle subcomponenten en stelt de
installateur in staat om de juiste werking visueel en
stapsgewijs te controleren.
3. Test Flo (Stroming testen). Forceert alle uitgangen
naar de geopende stand en activeert de circulatie-
pomp. De test duurt 30 minuten maar kan op elk
moment worden stopgezet. Gebruik deze test om
het systeem te ontluchten voordat het systeem in
de normale bedrijfsmodus wordt gezet.
4. Nadat u alle benodigde tests hebt uitgevoerd,
selecteert u de modus ‘run’ (bedrijf) door op de
toets
te drukken en te bevestigen met ‘OK’. Het
systeem is nu volledig operationeel.
Het systeem
congureren
Eenheden verwijde-
ren van een Danfoss
Icon™ hoofdregelaar
24V-systeem

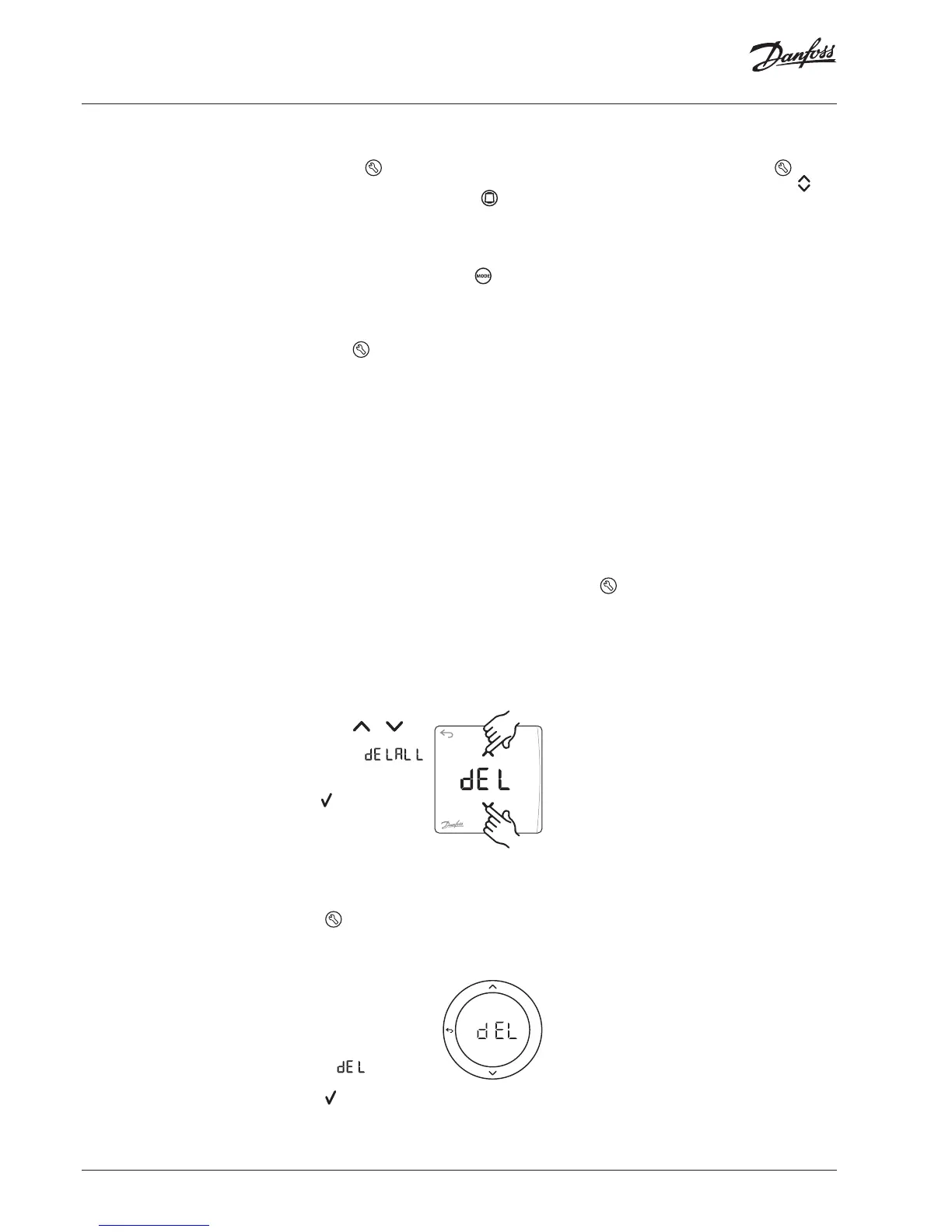

Een thermostaat verwijderen
1. Houd de toets
of op
de thermostaat 3 seconden
ingedrukt totdat
op de display wordt weer-
gegeven.
2. Druk op
. De thermostaat
is nu verwijderd uit het
systeem.
Een niet-reagerende app of radiomodule
verwijderen
Als een app of radiomodule niet meer reageert, wordt
er op de display van de Danfoss Icon™ hoofdregelaar
24 V een alarmcode weergegeven. Lokaliseer de
defecte module, koppel de app of radiomodule los en
vervang hem door een nieuwe.
OK
Een defecte thermostaat verwijderen
Als er een eenheid in het systeem defect raakt, kan
het nodig zijn om die uit het systeem te verwijderen.
1. Druk op
om de modus UNINSTALL (VERWIJDE-
REN) te selecteren.
2. Selecteer op de hoofdregelaar de uitgang die is
toegewezen aan de niet-reagerende thermostaat.
3. Alle leds op uitgangen die
met de niet-reagerende
thermostaat zijn verbonden,
zullen oplichten en worden
automatisch geselecteerd
als u één van die uitgangen
selecteert.
knippert op
de display.
4. Druk op om de thermostaat uit het systeem te
verwijderen.
