Danfoss Icon Master Controller 24 V Installation Guide

122 | © Danfoss | FEC | 2018.06
VIMCG30F / 088N3678
Montavimo žinynas „Danfoss Icon™“ 24 V pagrindinis valdiklis

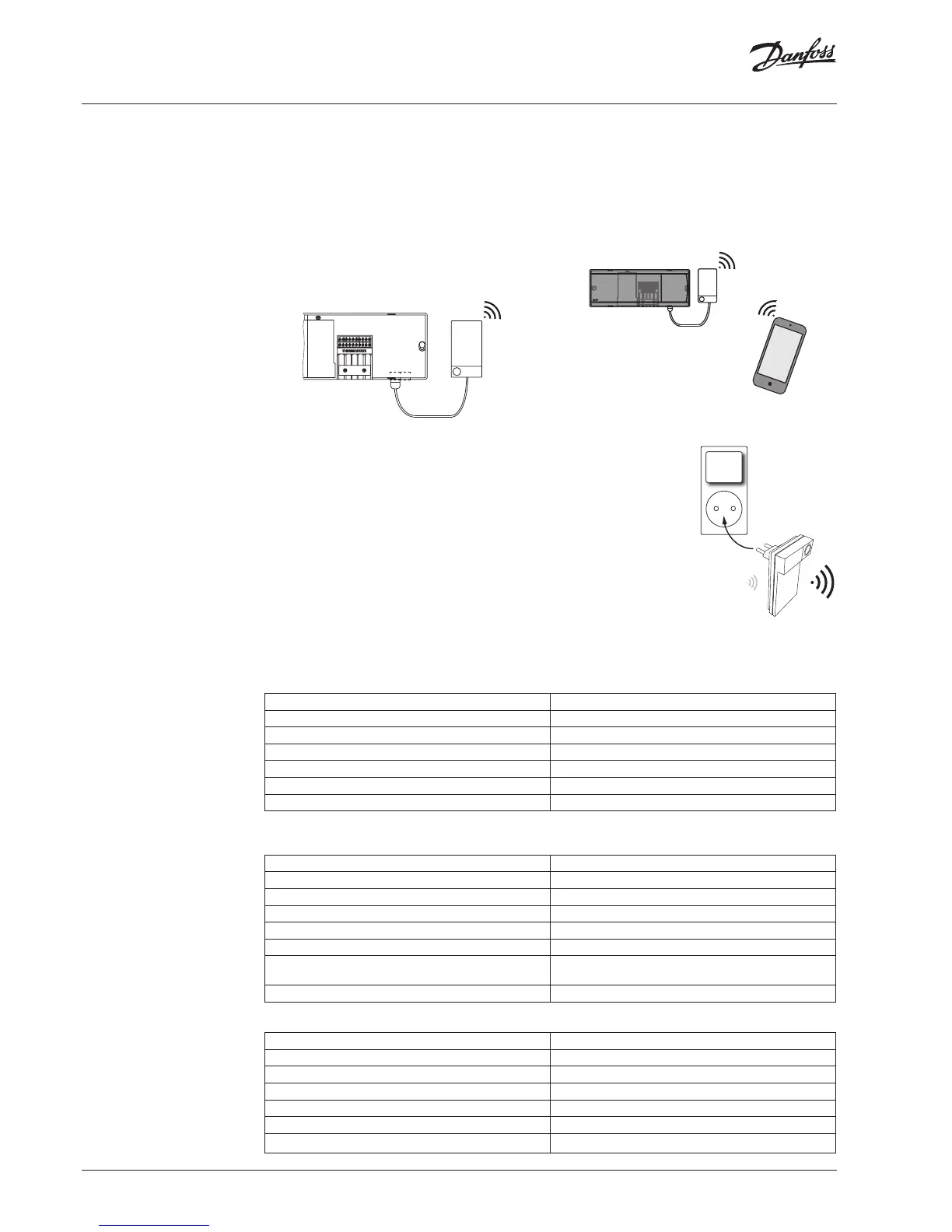

Pridedami moduliai
Danfoss Icon™ 24 V pagrindinio valdiklio funkcijas
galima praplėsti įrengiant pridedamus modulius.
Radijo modulis
Pridėjus radijo modulį Danfoss Icon™ 24 V pagrin-
dinis valdiklistampa belaidžiu. Naudojant belaidį
sprendimą galima kur kas lanksčiau išdėstyti ter-
mostatus. Belaidėje sistemoje kiekvienas pagrindinis
valdiklis turi turėti atskirą radijo modulį.
Daugiau informacijos žr. su radijo moduliu pateikia-
mame montavimo žinyne.
Papildomas modulis
Įrengus papildomą modulį, Danfoss Icon™ 24V pa-
grindinį valdiklį galima naudoti įvairesniais būdais,
pavyzdžiui, elektroniniam maišymo mazgui valdyti
arba aušinimo sistemose. Tiesiog sumontuokitepa-
pildomą modulį, sąraše pasirinkite reikiamątaikymo
būdą ir pagal aprašyme pateikiamus nurodymus
prijunkite laidus – tai padarius kongūruojama
automatiškai.
Daugiau informacijos žr. su papildomu moduliu
pateiktame montavimo žinyne.
Programų modulis
Danfoss Icon™ 24V pagrindiniame valdiklyje
įrengus programų modulį sistemoje gali būti nau-
dojamos programos, leidžiančios valdyti sistemą
išmaniaisiais telefonais (su operacinėmis sistemomis
IOS arba „Android“). Daugiau informacijos žr. su pro-
gramų moduliu pateiktame montavimo vadove.
Signalo stiprintuvas
Signalo stiprintuvąnaudokite dideliuose pastatuose,
kuriuose belaidis ryšys
turi veikti didesniais
nuotoliais. Kad pridėtu-
mėte signalo stiprintu-
vą, nustatykite pagrin-
dinio valdiklio režimą
INSTALL (Montavimas).
Daugiau informacijos
žr. susignalo stiprintu-
vupateiktame montavi-
mo žinyne.
Signalo
stiprintuvas
088U1102
Techniniai duomenys
Bendrosios charakteristikos, visi gaminiai „Danfoss Icon™“
Rutulinio slėgio bandymo temperatūra 75 °C
Valdymo taršos laipsnis 2laipsnis, įprastinė buitinė aplinka
Programinės įrangos klasė A klasė
Nominali impulso įtampa 4kV
Veikimo laikas Nuolat prijungtas
Laikymo irpervežimo temperatūrų diapazonas Nuo –20°C iki +60°C
Šalinimo nurodymai Gaminys turi būti šalinamas kaip elektroninės atliekos.
Išsamus techninis aprašymas pateikiamas interneto svetainėje www.danfoss.com
Radijo modulis ir signalo stiprintuvas
Valdymo paskirtis Siųstuvas ir imtuvas
Nuolatinio naudojimo aplinkos temperatūros ribos Nuo 0°C iki +40°C
Dažnis 869 MHz
Perdavimo galia <2,5mW
Korpusas (IP klasė) IP 20
Deklaruojama toliau nurodytų direktyvų reikalavimų atitiktis RED, RoHS, WEEE
Apsaugos klasė Radijas: III klasės konstrukcijos signalo stiprintuvas: II klasės
konstrukcija.
Maitinimo įtampa Radijas: 5V nuol. įt. signalo stiprintuvas: 230V kint. įt., 50/ 60Hz
Programos modulis
Valdymo paskirtis „Wi-Fi“ siųstuvas ir imtuvas su „Bluetooth“ ryšiu
Nuolatinio naudojimo aplinkos temperatūros ribos Nuo 0°C iki +40°C
Dažnis 2,4 GHz
Korpusas (IP klasė) IP 20
Deklaruojama toliau nurodytų direktyvų reikalavimų atitiktis RED, RoHS, WEEE
Apsaugos klasė Radijas: III klasė
Maitinimo įtampa 5V nuol. įt.
