Installationshandbok Danfoss Icon™ huvudstyrenhet 24 V
Er10 Kommunikationen till förstärkaren
bruten.
Kontrollera att förstärkaren är inkopplad i utgång-
en/inte har tagits bort, och att utgången är satt
till ON (TILL).
Er11 Kommunikationen till Expansionsmo-
dulen bruten.
Kontrollera att Expansionsmodulen är korrekt
monterad.
Er12 Fel på ställdon. Utgångslysdioden
som signalerar defekt ställdon blinkar.
Byt ut ställdonet.
Er14 En Danfoss Icon™ huvudstyrenhet
kan inte anslutas till systemet som
en slavstyrenhet eftersom en eller
er rumstermostater, förstärkare eller
Danfoss Icon™ huvudstyrenheter 24 V
redan är anslutna.
Denna Danfoss Icon™ huvudstyrenhet 24 V
måste återställas till fabriksinställningarna för att
den ska kunna användas som slavstyrenhet. (Se
beskrivning i kapitlet ”Återställa eller byta ut en
Danfoss Icon™ huvudstyrenhet”.)
Er16 Denna applikation kräver att en
specik aktuell ställdonsutgång är
tillgänglig.
Du har redan tilldelat denna utgång till en
rumstermostat, eller utgången har ännu inte
haft ett ställdon. Vänligen ta bort utgången från
termostaten, den måste vara tillgänglig för den
valda applikationen (eller passa ställdonet — om
det inte gjordes)
Er17 Extern PT1000-givare är inte monte-
rad eller defekt.
Kontrollera givaren och byt vid behov.
Hydraulisk balans
När Danfoss Icon™ huvudstyrenhet 24 V används
med PWM+ balanserar systemet automatiskt
kretsarna.
I värmesystem med extremt stora skillnader vad
gäller kretsarnas längd så kanske den automatiska
balanseringen inte räcker till.
Då kan du använda Danfoss Icon™ huvudstyren-
het 24 V för att fastställa vilka kretsar som inte har
tillräckliga öden:

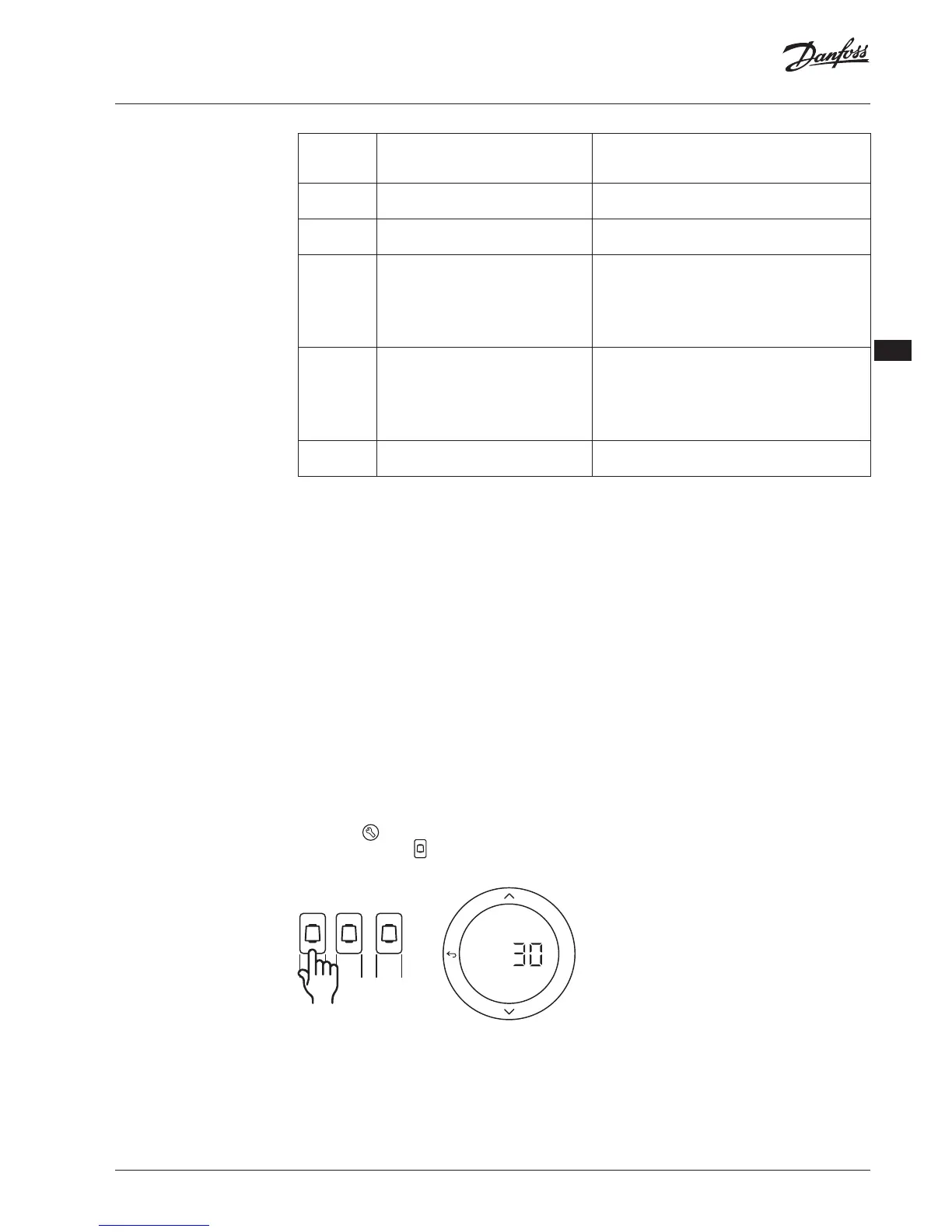

1. Tryck på för att välja läget RUN (KÖR).
2. Tryck på knappen
för att visa genomsnittlig
driftcykel i procent för vald krets.
1 2 3
OK
När du trycker på utgångsknappen visas den ge-
nomsnittliga driftcykeln på displayen på Danfoss
Icon™ 24 V huvudstyrenhet.
Driftcykeln visas i form av den tid (räknat i procent)
som ställdonet är öppet under aktiva uppvärm-
ningsperioder, och endast ett genomsnittligt
värde över tid visas när systemet är i uppvärm-
ningsläge.
Denna funktion kan göra det lättare att fastställa
om ett eller era rum inte får tillräckligt öde eller
tillräcklig eekt för att en optimal komfortnivå ska
nås.
Rummet med est antal driftcykler är det rum
som kräver det högsta ödet. Om det här rummet
inte når den inställda börvärdestemperaturen kan
man vidta följande åtgärder för att öka ödet till
rummet/förbättra rummets värmekapacitet:
3. Öka ödet för rummet med est antal drift-
cykler med hjälp av den förinställda ventilen
på förgreningsröret. Ställ in ventilen för maxi-
malt öde till utgångarna till detta rum.
4. Om rummet med est antal driftcykler redan
är satt till maximalt öde ska du istället
minska ödet till utgångarna som visar lägst
antal driftcykler (dessa behöver inte lika stort
öde).
5. Om ingen av åtgärderna ovan räcker för att
uppnå önskad rumstemperatur kan du öka
det totala ödet genom att öka cirkulations-
pumpens öde.
6. Som en sista utväg kan du testa att öka
tilloppstemperaturen till systemet.
Obs! Om en Expansionsmodul installeras i Danfoss
Icon™ huvudstyrenhet 24 V kommer systemet att
automatiskt kunna justera tilloppstemperaturen
efter rummens olika värmebehov.
