Installasjonsveiledning Danfoss Icon™ hovedstyreenhet 24 V
Installasjon
Ved kablet tilkobling
Merk! Koble fra strømmen før ledningene kobles til!
Se del B og C i hurtigveiledningen for ledningstil-
kobling av termostater og aktuatorer med kablet
tilkobling.

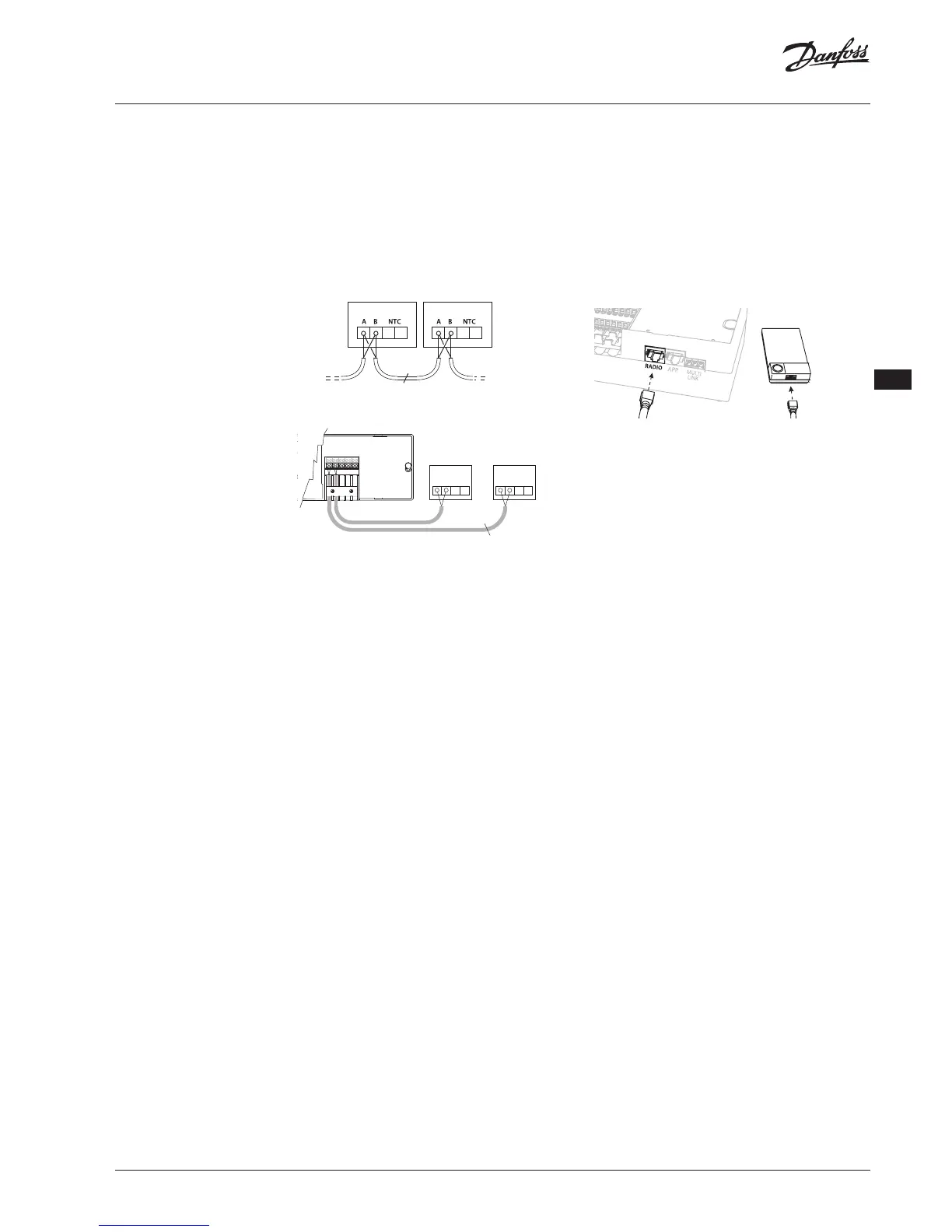

24 V termostater kan kobles enten i BUS- eller
stjernekongurasjon, se nedenfor:
Systemet er ikke avhengig av polaritet.
Ved BUS-tilkobling (seriell)
2
maks.
0,75 mm
2
Neste
termostat
Til
hovedstyreenhet
TERMOSTAT TERMOSTAT
Ved stjernetilkobling (parallell)
A B NTC
2
maks. 1,5 mm
2
TERMOSTATER
A B NTC
Ved trådløs installasjon
Merk! Koble fra strømmen før ledningene kobles til!
Koble til en radiomodul, kodenr. 088U1103.
Radiomodulen er nødvendig ved installasjon av
trådløse termostater. Radiomodulen leveres med
en 2 m koblingskabel. En lengre kabel (maks. 15
m) kan brukes om nødvendig.
Det må monteres én radiomodul for hvert Danfoss
Icon™ hovedstyreenhet 24 V i systemer med ere
hovedstyreenheter.
088U1103
Det er mulig å bruke termostater med kablet til-
kobling som spesialfunksjon i et trådløst system.
Se del B2, B3, B4 og C1 i hurtigveiledningen for
installasjon av trådløse termostater og aktuatorer.
Andre installasjoner
Installasjon av appmodul,
kodenr. 088U110
Appmodulen er nødvendig hvis man ønsker
appfunksjonalitet. Se installasjonsveiledningen for
appmodulen for tilkobling til et trådløst nett-
verk (Wi-Fi). I systemer med ere Danfoss Icon™
hovedstyreenheter er det bare nødvendig med én
appmodul, og den kan legges til alle hovedstyre-
enhetene.
Ledningsopplegg for pumpe
PWR1-utgangen er ment for å brukes i installasjoner
der systemet har en sirkulasjonspumpe. PWR1-ut-
gangen har en strømførende 230 V-utgang (maks.
100 W) som aktiveres ved varmebehov fra minst
én termostat. Når det ikke er varmebehov fra noen
av termostatene, slås PWR1-utgangen av for å
spare strøm. Ved varmebehov aktiveres utgangen
med en forsinkelse på 180 sek for å hindre at pum-
pen går uten å generere strømning, på grunn av
forsinkelsen i aktuatorene i varmekretsene.
Ledningsopplegg for potensialfritt relé
Et potensialfritt relé kan brukes f.eks. til å aktivere
varmebehov/-produksjon fra en kjele. Det anbefa-
les å bruke det potensialfrie releet som varmebe-
hovssignal for alle kjeler med egnede innganger.
For kjeler med 0-10 V modulering er det ikke mulig
å bruke varmebehovssignalet fra Danfoss Icon™
hovedstyreenhet 24 V. Vær oppmerksom på at
noen kombikjeler kan ha prioritert varmtvann,
noe som kan føre til forsinket varmeproduksjon i
systemet.
Installasjon av ekspansjonsmodul,
kodenr. 088U1100 (Hurtigveiledning E4).
Merk! Koble fra strømmen før ekspansjonsmodulen
settes inn.
Skyv av dekselet og sett inn ekspansjonsmodulen.
Følg de vedlagte instruksjonene.
Merk! Hvis en ekspansjonsmodul installeres i et sys-
tem med ere hovedstyreenheter, må den installeres
på systemets masterenhet.
Installasjon av gulvføler (ved 24 V termostat),
kodenr. 088U1110.
Se instruksjonene som fulgte med termostaten for
installasjon av gulvføler.
Rom med både gulvvarme og radiatorer som
styres av én termostat.
Det er mulig å ha en blandet applikasjon med
både radiatorer og gulvvarme som styres av sam-
me Danfoss Icon™ romtermostat, hvis
• Termostaten har gulvføler satt opp for «dual
mode» på termostaten (velg «DU» i montørme-
nyen på termostaten).
• Radiatorstrømningen reguleres av en aktuator.
• Husk å angi riktig kildetype for de aktuelle
utgangene i rommet.
I denne applikasjonen brukes gulvføleren bare
til å sikre en minstetemperatur i gulvet (maksimal
gulvtemperatur kan angis om nødvendig). Den
innebygde føleren brukes til å regulere romtem-
peraturen med den tilknyttede radiatorutgangen
(den raskeste av de to utgangstypene).
Merk! Det er kun støtte for Danfoss Icon™ romter-
mostater.
