Guida all’installazione Regolatore principale Danfoss Icon™ da 24 V
Impostazioni comuni per l’intero sistema (impo-
state una volta sola)
• Usare il tasto
per selezionare la modalità
INSTALL.
• Selezionare il tipo di attuatore, premere
M
per
selezionare NC (normalmente chiuso come di
default) o NO (normalmente aperto). Il tipo verrà
segnato sull’attuatore.
• Selezionare il tipo di regolazione, PWM+ o ON/OFF,
premendo il tasto di selezione modalità
(con-
sultare la descrizione al capitolo “Panoramica del
Regolatore principale Danfoss Icon 24 V”).
Selezionare la modalità INSTALL
Utilizzare il tasto
(Guida rapida D2) e confermare
con OK. Il Regolatore principale è pronto per include-
re i termostati.
Includere i termostati e assegnare le uscite
1. Toccare lo schermo del termostato per includere
il termostato all’interno del sistema (Guida rapida
D4).
2. Sul regolatore principale, scegliere le uscite che sa-
ranno controllate dal termostato (Guida rapida D5).
Le uscite disponibili avranno un LED lampeggiante.
Una volta che un’uscita è assegnata a un termosta-
to, il LED resterà acceso in maniera permanente.
Confermare con OK. Nota: il tipo di corpo riscaldante
usato nell’ambiente “Lento/medio/veloce” (default =
lento) deve essere selezionato prima di confermare
con OK.
3. Ripetere i passaggi 1 e 2 per tutti gli ambienti no a
che tutti i termostati e le uscite non siano abbinati.
Test nale e avvio del sistema in modalità di fun-
zionamento normale
Selezionare la modalità “test” premendo il tasto
.
Dal menu test si possono scegliere 3 diversi test
utilizzando i tasti
:
1. Test Net. Esegue un test completo della rete. I
termostati devono essere montati nella loro posi-
zione nale prima di iniziare il test. Si raccomanda
di svolgere sempre questo test in un sistema
wireless per vericare che tutti i termostati possano
comunicare con il regolatore principale dalla loro
posizione nale (Guida rapida E7). Questo test può
durare no a 30 minuti, ma è possibile accelerarlo
toccando ogni termostato per attivarlo.
2. Test App. Svolge uno specico test dell’applica-
zione nel caso in cui sia stato adattato il modulo
di espansione. Testa tutti i sotto-componenti e
consente all’installatore di vericare visivamente la
corretta funzionalità passaggio dopo passaggio.
3. Test Flo. Apre tutte le uscite e attiva la pompa di
circolazione. Dura 30 minuti ma può essere inter-
rotto in ogni momento. Consente di eliminare l’aria
all’interno del sistema prima di avviare le normali
operazioni.
4. Quando sono stati svolti i test necessari, selezio-
nare la modalità di esecuzione premendo il tasto
e confermare con “OK”: il sistema sarà adesso
perfettamente operativo.
Congurazione
del sistema
Rimozione delle
unità dal sistema di
regolazione princi-
pale Danfoss Icon™
da 24 V

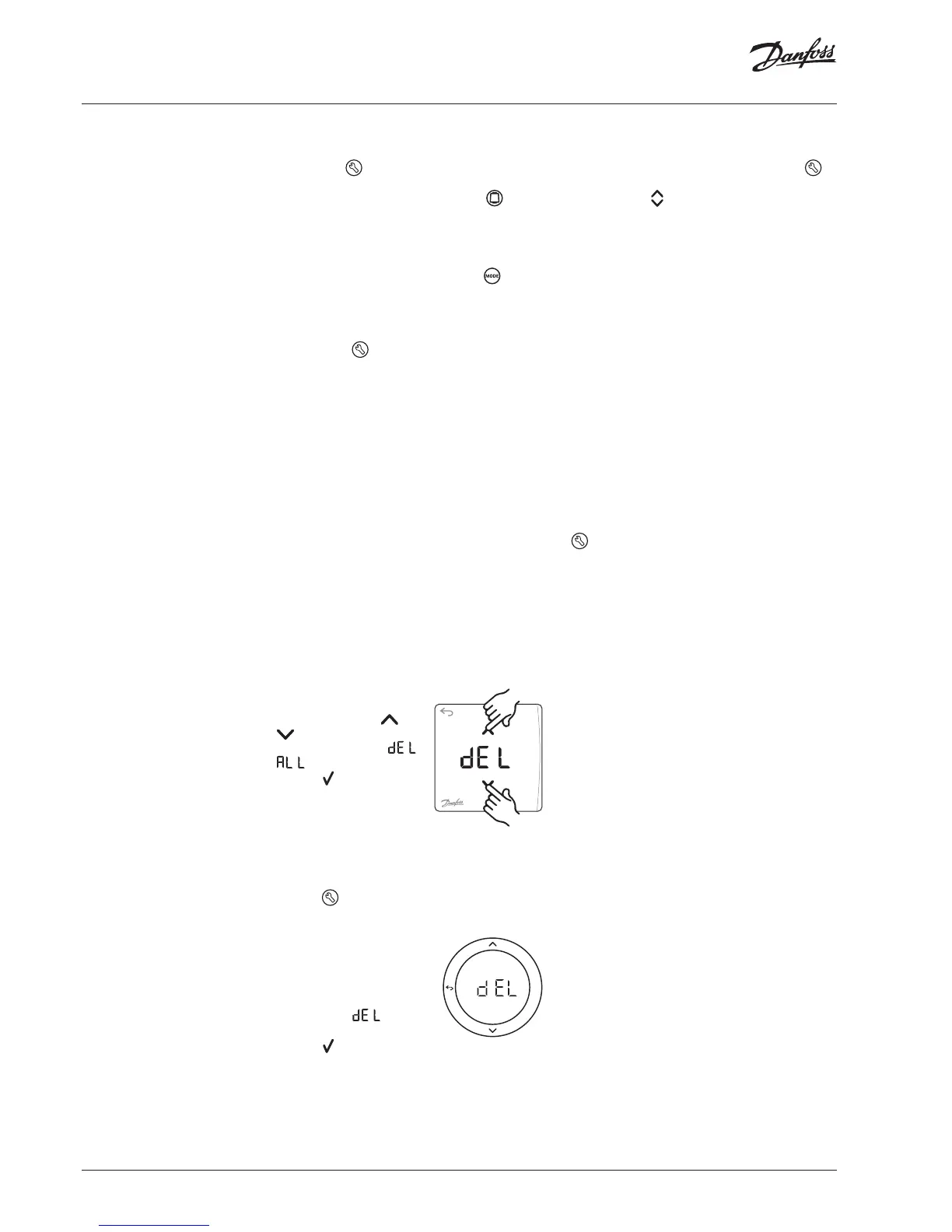

Rimozione di un termostato
1. Sul termostato, tenere
premuto il pulsante o
per 3 secondi nché il
display non visualizzi
.
2. Premere . Il termosta-
to sarà così rimosso dal
sistema.
Rimozione di un modulo app o radio non funzio-
nanti
Se un modulo app o radio non rispondono, verrà
visualizzato un codice di allarme sul display del Rego-
latore principale Danfoss Icon™ da 24V. Individuare
il modulo difettoso e scollegare semplicemente il
modulo app o radio sostituendolo con uno nuovo.
OK
Rimozione di un termostato difettoso
Se un’unità nel sistema diventa difettosa, potrebbe
essere necessario rimuoverla dal sistema.
1. Premere
per selezionare la modalità UNINSTALL.
2. Selezionare l’uscita assegnata al termostato difetto-
so sul Regolatore principale.
3. Tutti i LED sulle uscite colle-
gate al termostato difettoso
si accenderanno e saranno
selezionati in automatico
quando verrà selezionata una
singola uscita.
lampeg-
gia sul display.
4. Premere per rimuovere il
termostato dal sistema.
