Danfoss Icon Master Controller 24 V Installation Guide

Åpning og kobling av
utvidelsesmodulen skal
utføres av en autorisert
elektriker.
Fare for elektrisk støt.
NO
© Danfoss | FHEC | 2018.06 | 75
VIMCG30F / 088N3678
Installasjonsveiledning Danfoss Icon™ hovedstyreenhet 24 V
Ved den første installasjonen kongureres
systemet som et standard gulvvarmesystem. I den-
ne applikasjonen blir både sirkulasjonspumpen og
det potensialfrie releet aktivert når det er behov
for varme.
I denne applikasjonen har både kjelereleet og
pumpeutløpet har en forsinkelse på 180 sekunder
for å sikre at det er tilstrekkelig gjennomstrømning
i kretsene før kjelen aktiveres.
Bruk av blandeshunter, tilkobling av sirkulasjons-
pumpe til Danfoss Icon™ hovedstyreenhet 24V og
bruk av kjelerelé er valgfritt, avhengig av applika-
sjonen og hvilke komponenter som er tilgjengelige.
For kongurering av Danfoss Icon™ hovedstyreen-
het 24V-system for andre applikasjoner kreves en
ekspansjonsmodul (kodenr. 088U1100).
Bruksområde
Applikasjon, enkel
• 2-rørs system
• Blandeshunt (tillegg)

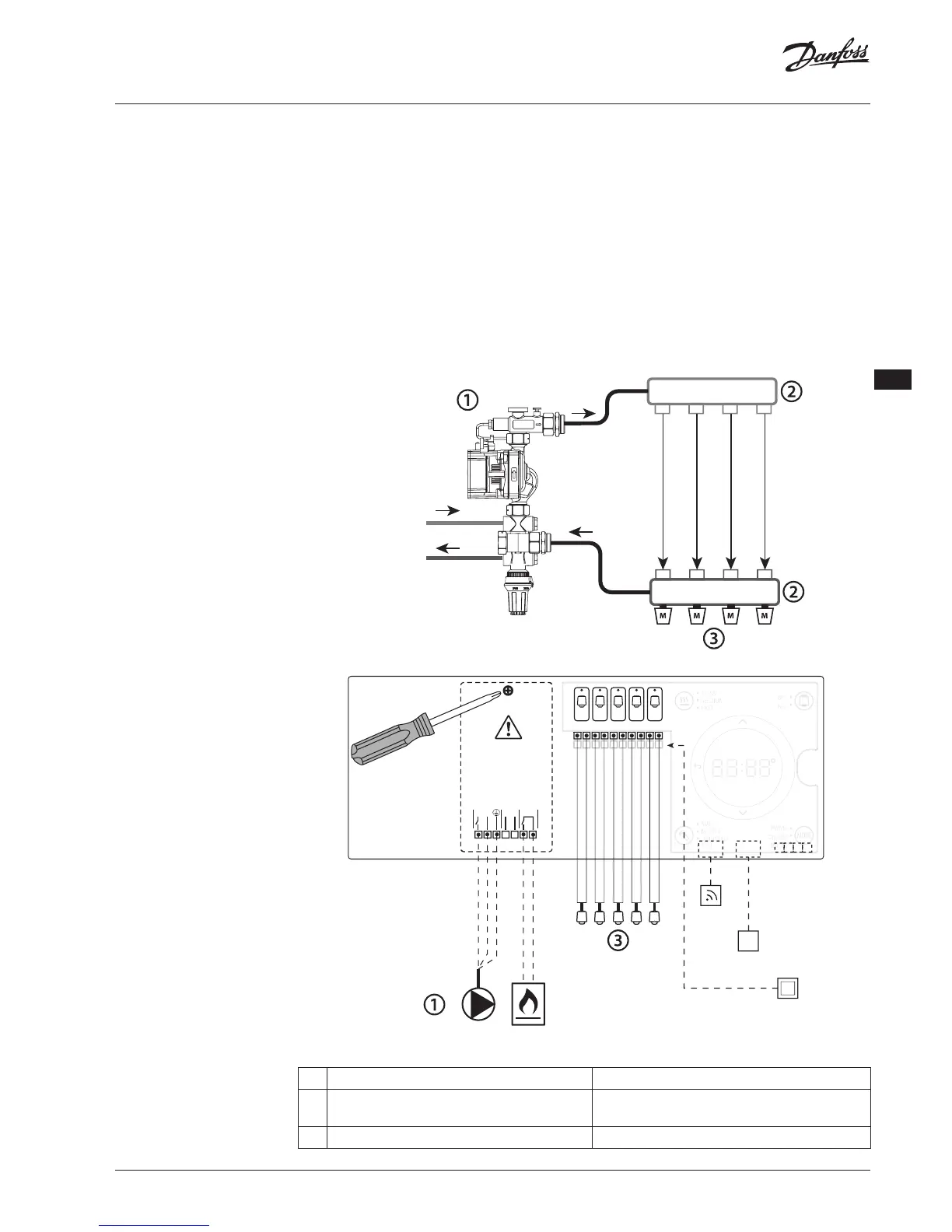

Deleliste
1 1 stk. Danfoss FHM-Cx blandeshunt (tillegg) Delenr. 088U0093/0094/0096
2 1 sett Danfoss manifold Delenr. 088U05xx (FHF), 088U06xx (BasicPlus)
eller 088U07xx (SSM)
3 x stk. TWA-A 24 V termiske aktuatorer Delenr. 088H3110 (NC), 088H3111 (NO)
22˚C
O
K
M1
M
M2 M3 M4 M5
LN
LN
APP
Danfoss
230 V
Actuator outputs - 24 V
App
Module
Link
Master
Brown
Blue
Green/Yellow
PWR1 PWR2 RELAY
Radio
Module
