Installationsvejledning Danfoss Icon™ Masterregulator 24 V

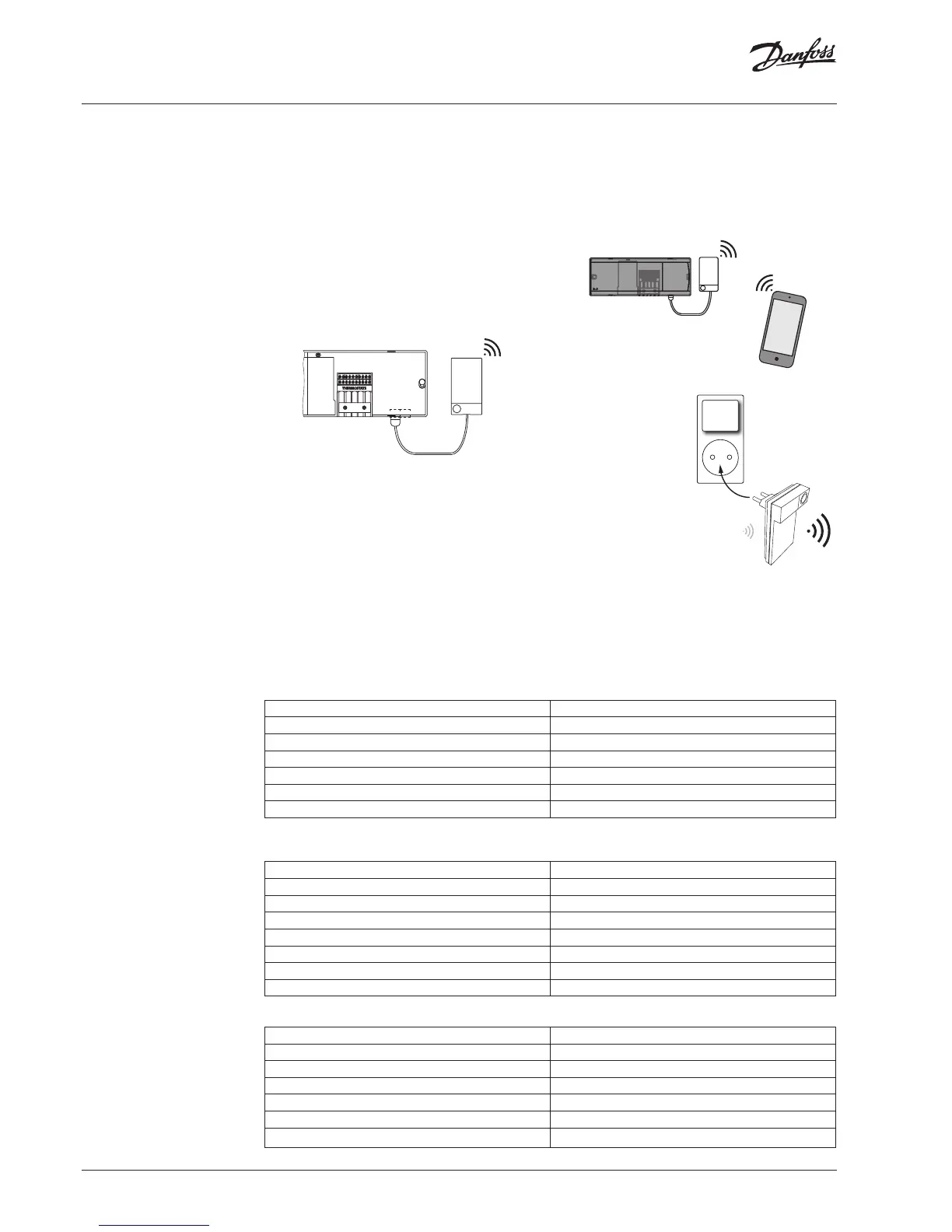

Tilføjelsesmoduler
Du kan udvide funktionaliteterne i Danfoss Icon™
Masterregulator 24 V med tilføjelsesmoduler.
Radiomodul
Ved at tilføje et radiomodul konverteres Danfoss
Icon™ Masterregulator 24 V fra at være en kabel-
baseret løsning til en trådløs løsning. Den trådløse
løsning giver en højere grad af eksibilitet, hvad
angår placering af termostaterne. I et trådløst
system skal hver Masterregulator have sit eget
radiomodul.
Se installationsvejledningen, der leveres med
radiomodulet, for yderligere oplysninger.
Ekspansionsmodul
Ved at installere et ekspansionsmodul kan Danfoss
Icon™ Masterregulator 24 V håndtere andre typer
applikationer såsom elektronisk fremløbstempe-
ratur med gulvvarmeshunt eller køleapplikationer.
Installér ekspansionsmodulet, vælg den korrekte
applikation fra en liste, og udfør ledningsføringen i
henhold til beskrivelsen — så gennemføres kon-
gurationen automatisk.
Se installationsvejledningen, der leveres med eks-
pansionsmodulet, for yderligere oplysninger.
App-modul
Ved at tilføje et app-modul til Danfoss Icon™ Ma-
sterregulator 24 V opretter systemet app-support
med betjening via smartphones (understøtter IOS
og Android). Se installationsvejledningen, der leve-
res med app-modulet, for yderligere oplysninger.
Repeater
Tilføj en repeater i
bygninger, hvor det
er nødvendigt med
yderligere trådløs
rækkevidde. Indstil
Masterregulator til
tilstanden INSTALL
(INSTALLÉR) for at
tilføje en repeater.
Se installationsvejled-
ningen, der leveres
med repeateren, for
yderligere oplysninger.
Repeater
088U1102
Tekniske data
Fælles egenskaber, alle Danfoss Icon™-produkter
Temperatur for kugletrykstesten 75 °C
Kontrolleret forureningsgrad Grad 2, normalt husholdningsmiljø
Softwareklasse Klasse A
Nominel impulsspænding 4 kV
Driftstid Permanent tilsluttet
Temperaturområde, opbevaring og transport -20 til + 65 °C
Bortskaelsesinstruktion Produktet skal bortskaes som elektronisk aald.
Komplet datablad ndes på www.danfoss.com
Radiomodul & repeater
Formålet med reguleringen Enhed til afsendelse og modtagelse
Omgivelsestemperaturområde, kontinuerlig brug 0 til + 40 °C
Frekvens 869 MHz
Sendestyrke <2,5 mW
Kapsling (IP-klasse) IP 20
Overensstemmelse iht. følgende direktiver RED, RoHS, WEEE
Beskyttelsesklasse Radio: Klasse III konstruktionsrepeater: Klasse II konstruktion
Forsyningsspænding Radio: 5 VDC repeater: 230 VAC 50/60 Hz
App-modul
Formålet med reguleringen Enhed til Wi-Fi afsendelse og modtagelse, inkl. Bluetooth
Omgivelsestemperaturområde, kontinuerlig brug 0 til + 40 °C
Frekvens 2,4 GHz
Kapsling (IP-klasse) IP 20
Overensstemmelse iht. følgende direktiver RED, RoHS, WEEE
Beskyttelsesklasse Radio: Klasse III
Forsyningsspænding 5 VDC
