22 | © Danfoss | FEC | 2018.06
VIMCG30F / 088N3678
Installationsanleitung Danfoss Icon™ Hauptregler 24 V

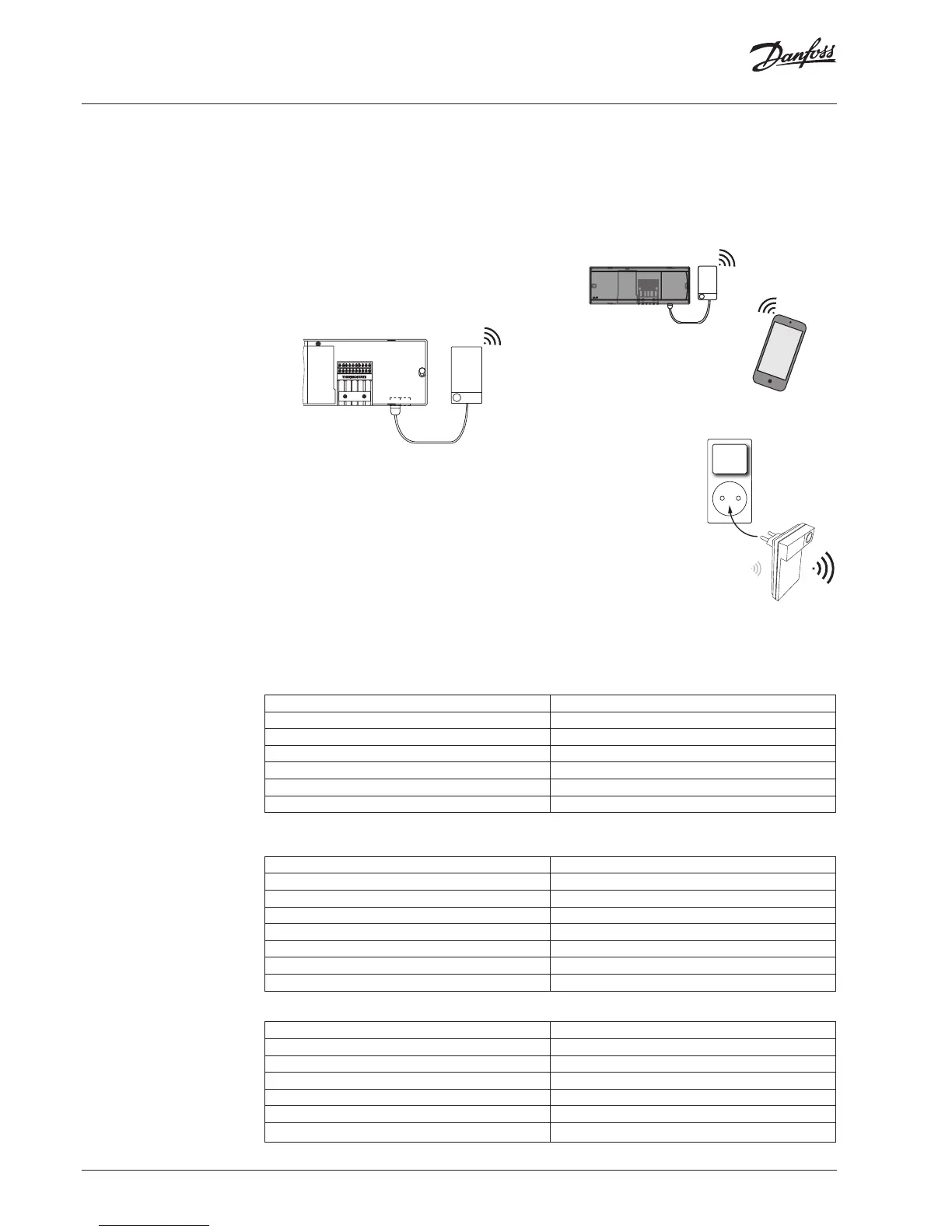

Zusatzmodule
Sie können die Funktionen des Danfoss Icon™
Hauptreglers 24V mit Zusatzmodulen erweitern.
Funkmodul
Durch Ergänzung eines Funkmoduls wird der Dan-
foss Icon™ Hauptregler 24V von einer verdrahteten in
eine drahtlose Lösung umgewandelt. Die drahtlose
Lösung bietet bei der Platzierung der Thermostate
mehr Flexibilität. In einem drahtlosen System muss
jeder Hauptregler über sein eigenes Funkmodul
verfügen.
Weitere Informationen nden Sie in der dem Funk-
modul beiliegenden Installationsanleitung.
Erweiterungsmodul
Durch Installation eines Erweiterungsmoduls kann
der Danfoss Icon™ Hauptregler 24V mit mehr
Anwendungen wie der elektronischen Regelung der
Mischergruppe oder in Kühlanwendungen eingesetzt
werden. Installieren Sie einfach das Erweiterungsmo-
dul, wählen Sie die geeignete Anwendung aus einer
Liste aus und führen Sie die Verdrahtung entspre-
chend der Beschreibung durch – die Konguration
erfolgt dann automatisch.
Weitere Informationen nden Sie in der dem Erweite-
rungsmodul beiliegenden Installationsanleitung.
App-Modul
Durch Ergänzung des Danfoss Icon™ Hauptreglers
24V mit einem App-Modul ermöglicht das System
eine App-Unterstützung für die Regelung über
Smartphones (unterstützt IOS und Android). Weitere
Informationen nden Sie in der dem Appmodul
beiliegenden Installationsanleitung.
Verstärker
Fügen Sie in großen
Gebäuden, die zusätzliche
Funkreichweite benö-
tigen, einen Verstärker
hinzu. Stellen Sie den
Hauptregler in den
Betriebsmodus INSTALLIE-
REN, um einen Verstärker
hinzuzufügen.
Weitere Informationen
nden Sie in der dem
Verstärker beiliegenden
Installationsanleitung.
Verstärker
088U1102
Technische Angaben
Gemeinsame Eigenschaften, alle Danfoss Icon™-Produkte
Temperatur für die Kugeldruckprüfung 75 °C
Einstellung Verschmutzungsgrad Grad 2, normale Haushaltsumgebung
Softwareklasse Klasse A
Bemessungsstoßspannung 4 kV
Betriebszeit Permanent verbunden
Temperaturbereich, Lagerung und Transport -20 bis +65 °C
Entsorgungsanweisungen Das Produkt muss als Elektronikschrott entsorgt werden.
Vollständiges Datenblatt unter www.danfoss.com erhältlich
Funkmodul und Verstärker
Zweck der Regelung Übertragungs- und Empfangsgerät
Umgebungstemperaturbereich, kontinuierlicher Einsatz 0 bis +40 °C
Frequenz 869 MHz
Sendeleistung <2,5 mW
Verkapselung (IP-Schutzart) IP 20
Konformität erklärt gemäß den folgenden Richtlinien RED, RoHS, WEEE
Schutzart Funk: Verstärker Bauklasse III: Bauklasse II
Versorgungsspannung Funk: Verstärker 5 V DC: 230 V AC 50/60 Hz
App-Modul
Zweck der Regelung Wi-Fi-Übertragungs- und Empfangsgerät, inkl. Bluetooth
Umgebungstemperaturbereich, kontinuierlicher Einsatz 0 bis +40 °C
Frequenz 2,4 GHz
Verkapselung (IP-Schutzart) IP 20
Konformität erklärt gemäß den folgenden Richtlinien RED, RoHS, WEEE
Schutzart Funk: Klasse III
Versorgungsspannung 5 V AC
