98 | © Danfoss | FEC | 2018.06
VIMCG30F / 088N3678
Asennusohje Danfoss Icon™ 24 V -pääsäädin
Koko järjestelmän yhteiset asetukset (aseta
kerran)
• Valitse INSTALL-tila -näppäimellä.
• Valitse toimilaitteen tyyppi, valitse NC (jännit-
teettömänä kiinni on oletus) tai NO (jännitteel-
lisenä auki) painamalla
M
-näppäintä. Tyyppi
merkitään toimilaitteeseen.
• Valitse säätelytyyppi, joko PWM+ tai ON/OFF,
painamalla tilanäppäintä (katso kuvaus
luvussa ”Danfoss Icon 24 V -pääsäätimen yleis-
kuvaus”).
Valitse INSTALL-tila
Käytä
-näppäintä (Pikaopas D2) ja vahvista
OK-näppäimellä. Pääsäädin on nyt valmis termos-
taattien lisäämiseen.
Lisää termostaatit ja määritä lähdöt
1. Kosketa termostaatin näyttöä lisätäksesi termos-
taatin järjestelmään (Pikaopas D4).
2. Valitse pääsäätimen lähdöt, joita termostaa-
tin on ohjattava (Pikaopas D5). Käytettävissä
olevissa lähdöissä on vilkkuva LED-valo. Kun
termostaatille on määritetty lähtö, se palaa koko
ajan. Vahvista valitsemalla OK. Huom: Huoneessa
käytettävän lämmönsäteilijän tyyppi ”hidas/nor-
maali/nopea” (hidas = oletus) on valittava ennen
kuin vahvistetaan OK-näppäimellä.
3. Toista vaiheet 1–2 kaikissa huoneissa, kunnes
kaikki termostaatit ja lähdöt on pariliitetty.
Lopputesti ja järjestelmän käynnistys normaa-
lissa käyttötilassa
Valitse testitila painamalla
-näppäintä. Testi-
valikossa voit valita kolmesta eri testitilasta
-näppäimillä:
1. Test Net (Testaa verkko). Tekee täydellisen
verkkotestin. Termostaattien on oltava kiinni-
tettyinä lopulliseen asennuspaikkaansa, kun
testi aloitetaan. Suosittelemme, että teet tämän
testin aina langattomassa järjestelmässä, jotta
varmistetaan, että kaikki termostaatit voivat
yhä kommunikoida pääsäätimen kanssa, kun ne
ovat lopullisissa asennuspaikoissaan (Pikaopas
E7). Tämä testi voi kestää jopa 30 minuuttia,
mutta voit nopeuttaa testiä koskettamalla jo-
kaista termostaattia (niiden herättämiseksi).
2. Test App (Testaa sovellus). Tekee sovelluskoh-
taisen testin, jos laajennusmoduuli on asennet-
tu. Testaa kaikki alikomponentit ja antaa asenta-
jan varmistaa oikean toiminnan silmämääräisesti
– vaihe vaiheelta.
3. Test Flo (Testaa virtaus). Pakottaa kaikki lähdöt
auki ja aktivoi kiertovesipumpun. Kestää 30 mi-
nuuttia, mutta sen voi pysäyttää milloin tahansa.
Käytetään ilman tyhjentämiseen järjestelmästä
ennen siirtymistä normaaliin toimintaan.
4. Kun olet tehnyt tarvittavat testit, valitse käyttöti-
la painamalla
-näppäintä ja vahvista OK-näp-
päimellä – järjestelmä on nyt täysin toiminnassa.
Järjestelmän säädöt
Yksiköiden poista-
minen Danfoss Icon™
24V -pääsäädinjär-
jestelmästä

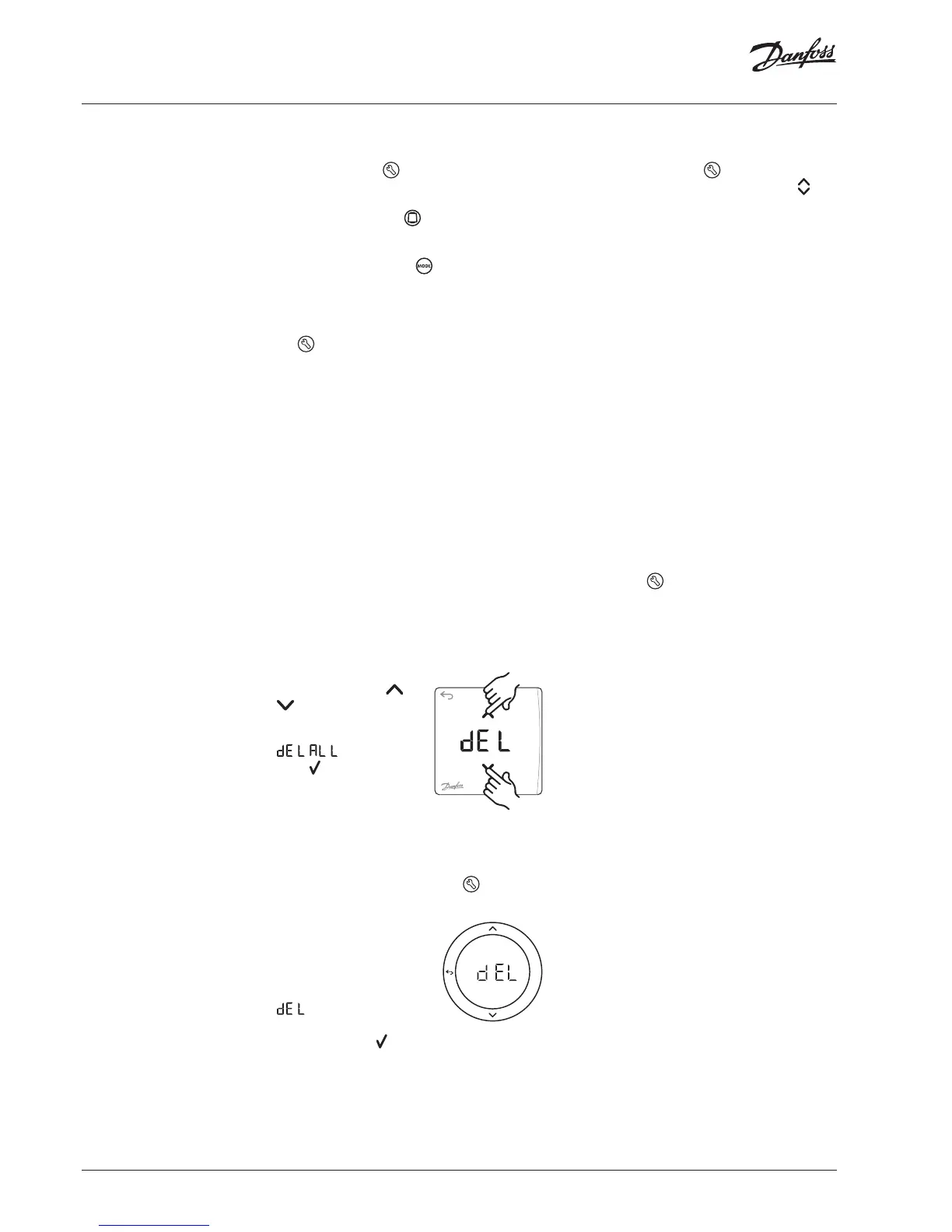

Termostaatin poistaminen
1. Pidä termostaatissa - tai
-näppäintä painettuna
kolmen sekunnin ajan,
kunnes näytössä näkyy
.
2. Paina . Termostaatti on
nyt poistettu järjestelmästä.
Vastaamattoman sovellus- tai radiomoduulin
poistaminen
Jos sovellus- tai radiomoduuli ei enää vastaa,
Danfoss Icon™ 24 V -pääsäätimen näytössä näkyy
hälytyskoodi. Etsi viallinen moduuli, ja yksinker-
taisesti irrota sovellus- tai radiomoduuli ja vaihda
uuteen.
OK
Viallisen termostaatin poistaminen
Jos järjestelmän yksikköön tulee vika, se on ehkä
poistettava järjestelmästä.
1. Valitse UNINSTALL-tila painamalla
-näppäintä.
2. Valitse vastaamattomalle termostaatille pääsää-
timessä määritetty lähtö.
3. Kaikkien vastaamattomaan
termostaattiin liitettyjen
lähtöjen LED-valot syttyvät
ja ne valitaan automaattises-
ti, kun yksi lähtö on valittu.
vilkkuu näytössä.
4. Poista termostaatti järjestel-
mästä painamalla
-näppäintä.
