132 | © Danfoss | FEC | 2018.06
VIMCG30F / 088N3678
Instrukcja montażu Sterownik nadrzędny Danfoss Icon™ 24V

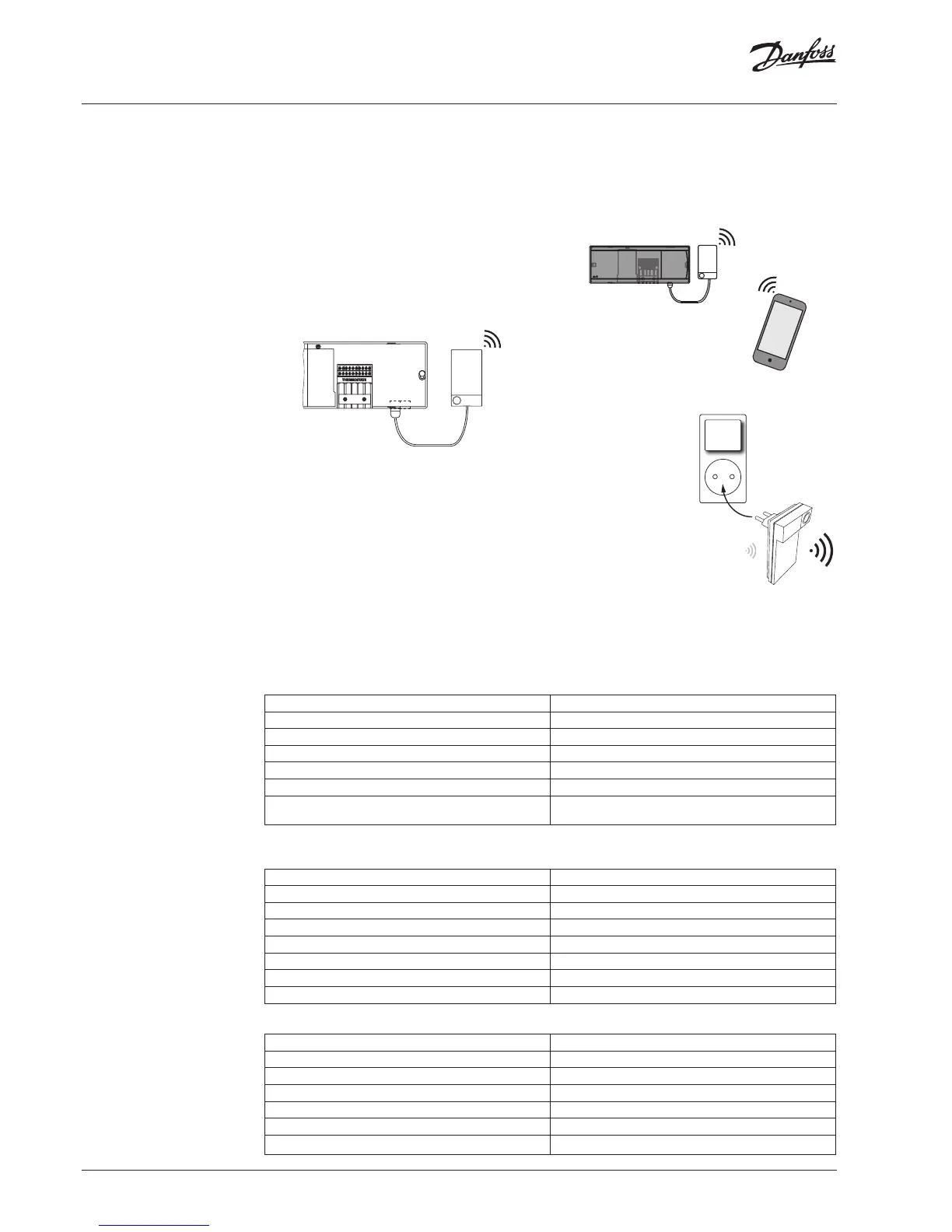

Dodawanie
modułów
Istnieje możliwość rozszerzenia zakresu funkcji sterowni-
ka nadrzędnego Danfoss Icon™ 24V poprzez dołączenie
modułów.
Moduł radiowy
Dodanie modułu radiowego przekształci sterowniknad-
rzędny Danfoss Icon™ 24V z urządzenia przewodowego
w urządzenie bezprzewodowe. Rozwiązania bezprze-
wodowe zapewniają większą swobodę rozmieszczania
termostatów. W systemie bezprzewodowym każdy ze
sterowników nadrzędnych musi posiadać własny moduł
radiowy.
Aby dowiedzieć się więcej, patrz instrukcje montażu
dostarczone wraz z modułem radiowym.
Moduł rozszerzający
Dodanie modułu rozszerzającego sprawia, że sterow-
niknadrzędny Danfoss Icon™ 24V staje się urządzeniem
bardziej wszechstronnym, umożliwiającym sterowa-
nie elektroniczną grupą pompowo-mieszająca oraz
znajdującym zastosowanie w rozwiązaniach z zakresu
chłodzenia. Wystarczy zamontować moduł rozszerzający,
wybrać z listy żądane zastosowanie i wykonać połączenia
elektryczne zgodnie z opisem. Konguracja zostanie
przeprowadzona automatycznie.
Aby dowiedzieć się więcej, patrz instrukcje montażu
dostarczone wraz z modułem rozszerzającym.
Moduł aplikacji
Dodanie do sterownikanadrzędnego Danfoss Icon™ 24V
modułu aplikacji umożliwi obsługę systemu za pomocą
smartfonów (IOS i Android). Aby dowiedzieć się więcej,
patrz instrukcje montażu dostarczone wraz z modułem
aplikacji.
Wzmacniacz
Wzmacniacze wykorzy-
stywane są w dużych bu-
dynkach, gdzie konieczne
jest poszerzenie zakresu
działania technologii
bezprzewodowej. Aby
dodać wzmacniacz, ste-
rownik nadrzędny należy
przełączyć w tryb INSTALL
(INSTALUJ).
Aby dowiedzieć się
więcej, patrz instrukcje
montażu dostarczone
wraz ze wzmacniaczem.
Wzmacniacz
088U1102
Dane techniczne
Specykacje ogólne, wszystkie produkty
Temperatura dla testu wytrzymałości termoplastycznej 75°C
Kontrola stopnia zanieczyszczenia Stopień 2, zwykłe środowisko domowe
Klasa oprogramowania Klasa A
Znamionowe napięcie impulsu 4 kV
Czas pracy Podłączone na stałe
Zakres temperatur; przechowywanie i transport -20 do +65 °C
Instrukcje dotyczące utylizacji Produkt należy utylizować zgodnie z wymogami dotyczącymi
odpadów elektronicznych.
Pełny arkusz informacyjny dostępny jest na www.danfoss.com.
Moduł radiowy i wzmacniacz
Cel kontroli Nadajnik i odbiornik
Zakres temperatury otoczenia, użytkowanie ciągłe 0 do +40 °C
Częstotliwość 869 MHz
Moc transmisji <2,5 mW
Stopień ochrony(klasa IP) IP 20
Zgodność z wymienionymi dyrektywami RED, RoHS, WEEE
Stopień ochrony Radio: Wzmacniacz, konstrukcja klasy III: Konstrukcja klasy II
Napięcie zasilania Radio: wzmacniacz 5 VDC: 230 VAC 50/60 Hz
Moduł aplikacji
Cel kontroli Nadajnik i odbiornik Wi-Fi oraz Bluetooth
Zakres temperatury otoczenia, użytkowanie ciągłe 0 do +40 °C
Częstotliwość 2,4 GHz
Stopień ochrony(klasa IP) IP 20
Zgodność z wymienionymi dyrektywami RED, RoHS, WEEE
Stopień ochrony Radio: klasa III
Napięcie zasilania 5 VDC
