Manuel d’installation Contrôleur central 24 V Danfoss Icon™
Réinitialisation ou
remplacement d’un
contrôleur central
24V Danfoss Icon™

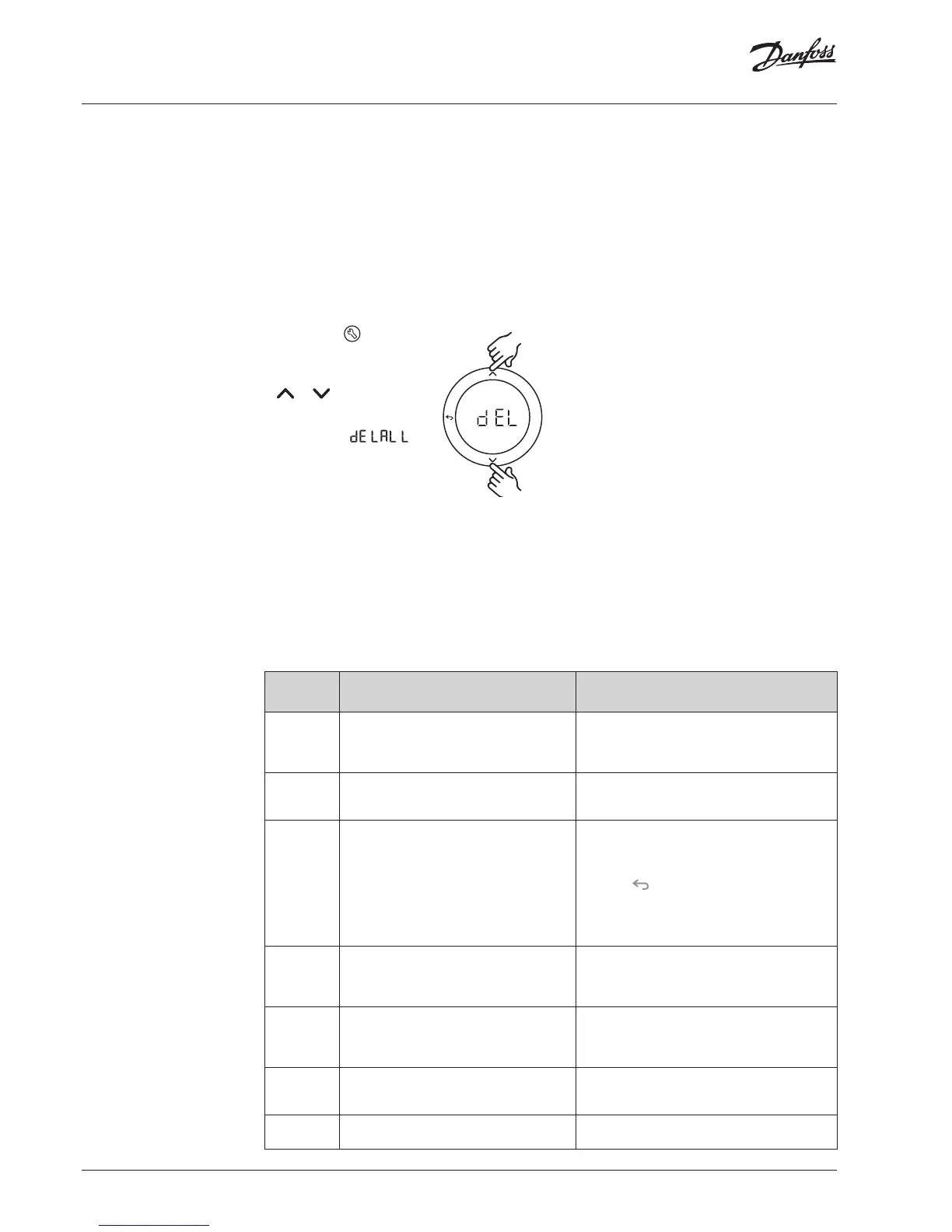

Réinitialisation d’usine d’un contrôleur central
24V Danfoss Icon™
1. Appuyez sur
pour sélec-
tionner le mode UNINSTALL.
2. Sur le contrôleur central 24V
Danfoss Icon™, appuyez sur
ou et maintenez la
touche enfoncée pendant
3secondes jusqu’à ce que
l’écran ache
.
3. Appuyez sur OK. Tous les
réglages sur le contrôleur
central sont réinitialisés aux
réglages d’usine.
Remarque: les thermostats d’ambiance individuels
doivent être réinitialisés localement, consultez le chapitre
«Retrait d’un thermostat».
Remplacement d’un contrôleur central 24V
Danfoss Icon™ défectueux
1. Retirez tous les thermostats et autres unités du
système en suivant la procédure pour la réinitialisa-
tion d’usine.
2. Notez la manière dont tous les câbles sont connec-
tés au contrôleur central 24V Danfoss Icon™.
3. Retirez le câblage du contrôleur central 24V
Danfoss Icon™.
4. Montez le nouveau contrôleur central 24V Danfoss
Icon™ et reconnectez tous les câbles de la même
manière que sur le contrôleur central.
5. Réglez à nouveau le système comme décrit au
chapitre «Installation du système».
OK
Dépannage
Si une erreur est détectée, un code d’alarme sera aché sur un contrôleur central 24V Danfoss Icon™ ou sur le
thermostat.
Code
d’alarme
Problème Solution
Er03 Vous avez installé une application de
refroidissement qui exige l’attribution d’un
thermostat d’ambiance de référence.
Allez au thermostat dans la pièce de référence
souhaitée et entrez dans le menu d’installation
du thermostat. Réglez le thermostat sur ON
dans ME.6 «Thermostat d’ambiance de référence».
Er05 Communication perdue avec le module
radio.
Vériez que le câble est connecté correctement
au module radio et au contrôleur central 24V
Danfoss Icon™.
Er06 Communication perdue avec le thermostat
d’ambiance.
Identiez le thermostat d’ambiance en
regardant les thermostats ou les sorties qui
clignotent sur le contrôleur central 24V Danfoss
Icon™. Activez le thermostat, puis appuyez sur
la touche
sur le thermostat. Un thermostat
défectueux ache « NET ERR». Remplacez les
piles du thermostat d’ambiance et eectuez un
test réseau (activez NET TEST dans le menu du
thermostat d’ambiance).
Er07 Communication perdue avec le contrôleur
esclave.
S’il s’agit d’un système sans l, vériez la
connexion du module radio avec le contrôleur
central 24V Danfoss Icon™. Si le système est
câblé, vériez le câble connecté aux contrôleurs.
Er08 Communication perdue entre le contrôleur
esclave et le contrôleur central.
S’il s’agit d’un système sans l, vériez la
connexion du module radio avec le contrôleur
central 24V Danfoss Icon™. Si le système est
câblé, vériez le câble connecté aux contrôleurs.
Er10 Communication perdue avec le répétiteur. Vériez que le répétiteur est branché dans
la prise/n’a pas été enlevé et que la prise est
ALLUMÉE.
Er11 Communication perdue avec le module
d’extension.
Assurez-vous que le module d’extension est
bien en place.
Le relais libre de potentiel est activé sur tous les
contrôleurs centraux lorsqu’il y a une demande de
chauage sur un contrôleur central.
SLA TYPA: la pompe est activée sur le contrôleur
central 24V Danfoss Icon™ lors d’une demande de
chauage sur le contrôleur central ou esclave.
SLA TYPB: le relais de la pompe est seulement
activé sur le contrôleur 24V Danfoss Icon™ auquel
le thermostat ayant une demande de chauage est
attribué.
Dénition du
contrôleur esclave
