Danfoss Icon Master Controller 24 V Installation Guide

120 | © Danfoss | FEC | 2018.06
VIMCG30F / 088N3678
Montavimo žinynas „Danfoss Icon™“ 24 V pagrindinis valdiklis
Danfoss Icon™ 24 V
pagrindinio valdiklio
nustatymas iš naujo
arba keitimas

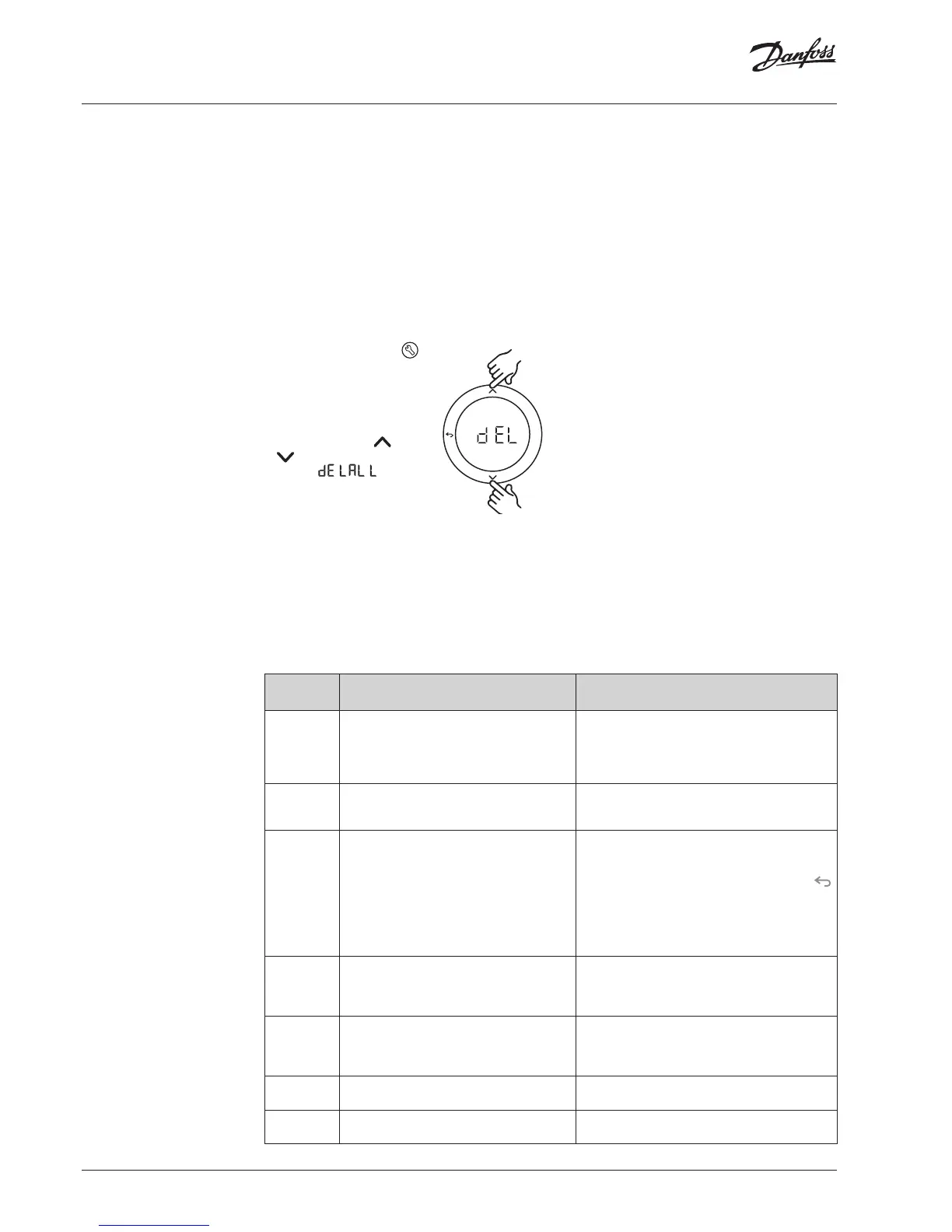

Danfoss Icon™ 24 V pagrindinio valdiklio gamy-
klinių nustatymų atkūrimas
1. Spustelėdami mygtuką
pasirinkite režimą UNINSTALL
(Šalinimas).
2. Nuspauskite ir 3sekundes
palaikykite nuspaudę Dan-
foss Icon™ 24 V pagrindinio
valdiklio mygtuką arba
, kad ekrane pasirodytų
vaizdas .
3. Spustelėkite mygtuką OK
(Gerai). Nustatomi visi pagrin-
dinio valdiklio gamykliniai
nustatymai.
Pastaba. Atskirus kambarių termostatus reikia iš naujo
nustatyti vietoje; žr. skyriuje „Termostato šalinimas“.
Sugedusio Danfoss Icon™ 24 V pagrindinio valdi-
klio keitimas
1. Atlikdami gamyklinių nustatymų atkūrimo proce-
dūrą iš sistemos pašalinkite visus termostatus ir
kitus įrenginius.
2. Pasižymėkite, kaip prie Danfoss Icon™ 24 V pa-
grindinio valdiklio buvo prijungti visi laidai.
3. Nuo Danfoss Icon™ 24 V pagrindinio valdiklio
atjunkite laidus.
4. Sumontuokite naują Danfoss Icon™ 24V pagrin-
dinį valdiklį ir visus laidus prijunkite tose pačiose
vietose, kuriose jie buvo prijungti prie pakeisto
pagrindinio valdiklio.
5. Pagal skyriuje „Sistemos nustatymas“ pateiktus
nurodymus iš naujo nustatykite sistemą.
OK
Gedimų nustatymas
ir šalinimas
Jeigu aptikta klaida, Danfoss Icon™ 24V pagrindiniame valdiklyje arba termostate rodomas klaidos kodas.
Įspėjimo
kodas
Problema Sprendimas
Er03 Nustatėte aušinimo programą, kuriai reikia
priskirti kontrolinio kambario termostatą.
Nueikite prie termostato pasirinktame kontrolinia-
mekambaryje ir įjunkite termostato montavimo
meniu. Termostato ME.6 „reference room thermos-
tat“ (kontrolinio kambario termostatas) nustatykite
reikšmę ON (Įjungtas).
Er05 Dingo ryšys su radijo moduliu. Patikrinkite, ar prie radijo modulio ir Danfoss Icon™
24 V pagrindinio valdiklio tinkamai prijungtas
laidas.
Er06 Dingo ryšys su kambario termostatu. Pagal Danfoss Icon™ 24V pagrindiniame valdiklyje
blyksinčias išvestis arba apžiūrėdami termostatus
nustatykite kambario termostatą. Pažadinkite ter-
mostatą, tada spustelėkite termostato mygtuką
. Termostate, kuriame įvyko trikdis, rodomas prane-
šimas NET ERR (Tinklo klaida). Pakeiskite kambario
termostato maitinimo elementus ir atlikite tinklo
bandymą (įjunkite kambario termostato meniu
elementą NET TEST (Tinklo bandymas).
Er07 Dingo ryšys su priklausomu valdikliu. Jeigu naudojama belaidė sistema, patikrinkite
radijo modulio ryšį su Danfoss Icon™ 24V pagrin-
diniu valdikliu. Jeigu naudojama laidinė sistema,
patikrinkite valdiklių jungiamąjį laidą.
Er08 Dingo ryšys tarp priklausomo ir pagrindinio
valdiklių.
Jeigu naudojama belaidė sistema, patikrinkite
radijo modulio ryšį su Danfoss Icon™ 24V pagrin-
diniu valdikliu. Jeigu naudojama laidinė sistema,
patikrinkite valdiklių jungiamąjį laidą.
Er10 Dingo ryšys su signalo stiprintuvu. Patikrinkite, ar signalo stiprintuvas įjungtas į elek-
tros tinklo lizdą (neatjungtas) ir ar įjungta išvestis.
Er11 Dingo ryšys su papildomu moduliu. Patikrinkite, ar papildomas modulis iki galo įstum-
tas į vietą.
Bet kuriame pagrindiniame valdiklyje esant šilumos
poreikiui, visuose pagrindiniuose valdikliuose įjun-
giama relė be įtampos.
SLA TYPA (A tipo priklausomas valdiklis): pagrindi-
niame arba priklausomame (-uose) valdiklyje esant
šilumos poreikiui Danfoss Icon™ 24V pagrindiniame
valdiklyje įjungiamas siurblys.
SLA TYPB (B tipo priklausomas valdiklis): Siurblio relė
įjungiama tik tame Danfoss Icon™ 24V valdiklyje,
kuriam priskirtas termostatas, iš kurio reikalaujama
šilumos.
Priklausomo įrengi-
nio tipo apibrėžimas
