Installatiehandleiding Danfoss Icon™ hoofdregelaar 24 V
Een Danfoss Icon™
hoofdregelaar 24 V
resetten of vervangen

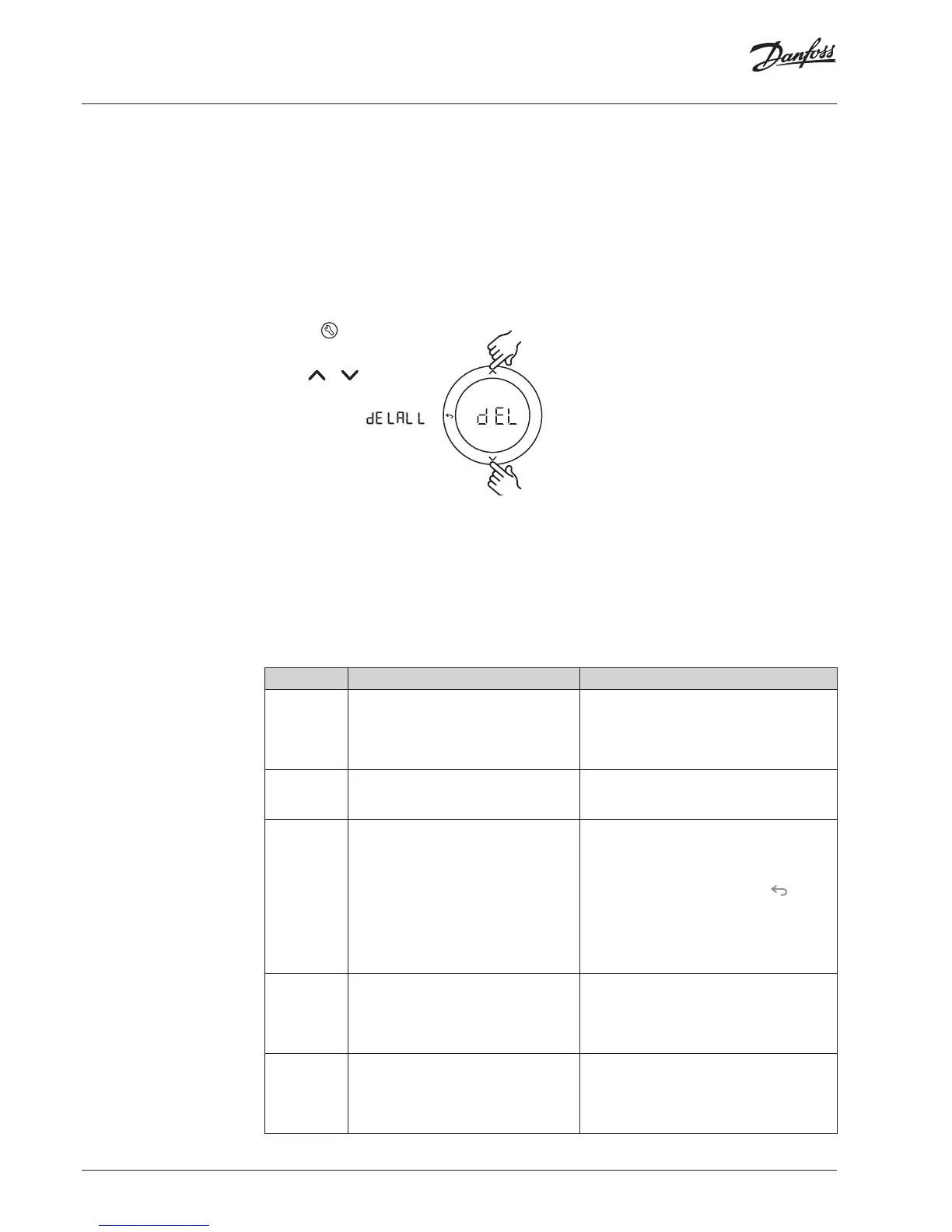

Fabrieksinstellingen van Danfoss Icon™
hoofdregelaar 24 V herstellen
1. Druk op
om de modus
UNINSTALL (VERWIJDEREN) te
selecteren.
2. Houd of op de Danfoss
Icon™ hoofdregelaar 24 V ge-
durende 3 seconden ingedrukt
totdat de display
weergeeft.
3. Druk op OK. Alle instellingen
op de hoofdregelaar zijn nu
teruggezet op de fabrieksin-
stellingen.
Let op! Individuele kamerthermostaten moeten ter
plaatse worden gereset; zie het hoofdstuk ‘Een thermo-
staat verwijderen’.
Een defecte Danfoss Icon™ hoofdregelaar 24 V
vervangen
1. Verwijder alle thermostaten en andere eenheden
van het systeem aan de hand van de procedure
voor het herstellen van de fabrieksinstellingen.
2. Noteer hoe alle draden zijn aangesloten op de
Danfoss Icon™ hoofdregelaar 24 V.
3. Verwijder de bedrading naar de Danfoss Icon™
hoofdregelaar 24 V.
4. Monteer de nieuwe Danfoss Icon™ hoofdregelaar
24 V en sluit alle draden weer aan, op dezelfde
wijze als op de vervangen hoofdregelaar.
5. Congureer het systeem opnieuw zoals beschreven
in het hoofdstuk ‘Het systeem congureren’.
OK
Problemen
verhelpen
Als er een fout wordt gedetecteerd, wordt er op de Danfoss Icon™ hoofdregelaar 24 V of op de thermostaat
een alarmcode weergegeven.
Alarmcode Probleem Oplossing
Er03 U hebt een koeltoepassing gecongureerd
waarvoor u een referentiekamerthermostaat
moet toewijzen.
Ga naar de thermostaat in de gewenste refe-
rentieruimte en activeer het installatiemenu
op die thermostaat. Stel de waarde in ME.6
‘reference room thermostat’ (referentiekamer-
thermostaat) in op ON (AAN).
Er05 Communicatie met radiomodule verbroken. Controleer of de kabel goed is aangesloten
op de radiomodule en op de Danfoss Icon™
hoofdregelaar 24 V.
Er06 Communicatie met kamerthermostaat
verbroken.
Identiceer de kamerthermostaat door te
kijken naar de knipperende uitgangen op de
Danfoss Icon™ hoofdregelaar 24 V of door
te kijken naar de thermostaten. Activeer de
thermostaat en druk vervolgens op
op de
thermostaat. De niet-werkende thermostaat zal
de melding ‘NET ERR’ (NETFOUT) weergeven.
Vervang de batterijen van de kamerthermostaat
en voer een netwerktest uit (activeer hiervoor
NET TEST in het menu op de kamerthermostaat).
Er07 Communicatie met slaveregelaar verbroken. Voor draadloze systemen: controleer de ver-
binding van de radiomodule naar de Danfoss
Icon™ hoofdregelaar 24 V. Voor bekabelde
systemen: controleer de bedrading tussen de
regelaars.
Er08 Communicatie van slaveregelaar naar
hoofdregelaar verbroken.
Voor draadloze systemen: controleer de ver-
binding van de radiomodule naar de Danfoss
Icon™ hoofdregelaar 24 V. Voor bekabelde
systemen: controleer de bedrading tussen de
regelaars.
Het potentiaalvrije relais wordt op alle hoofdregelaars
geactiveerd als er op een van de hoofdregelaars een
warmtevraag is.
SLA TYPA: de pomp wordt geactiveerd op de
Danfoss Icon™ hoofdregelaar 24 V als er een warmte-
vraag is op de master of op een of meer slaves.
SLA TYPB: het pomprelais wordt alleen geactiveerd
op de Danfoss Icon™ regelaar 24 V waaraan de ther-
mostaat met de warmtevraag is toegewezen.
Slavetype deniëren
