FR
© Danfoss | FHEC | 2018.06 | 29
VIMCG30F / 088N3678
Manuel d’installation Contrôleur central 24 V Danfoss Icon™

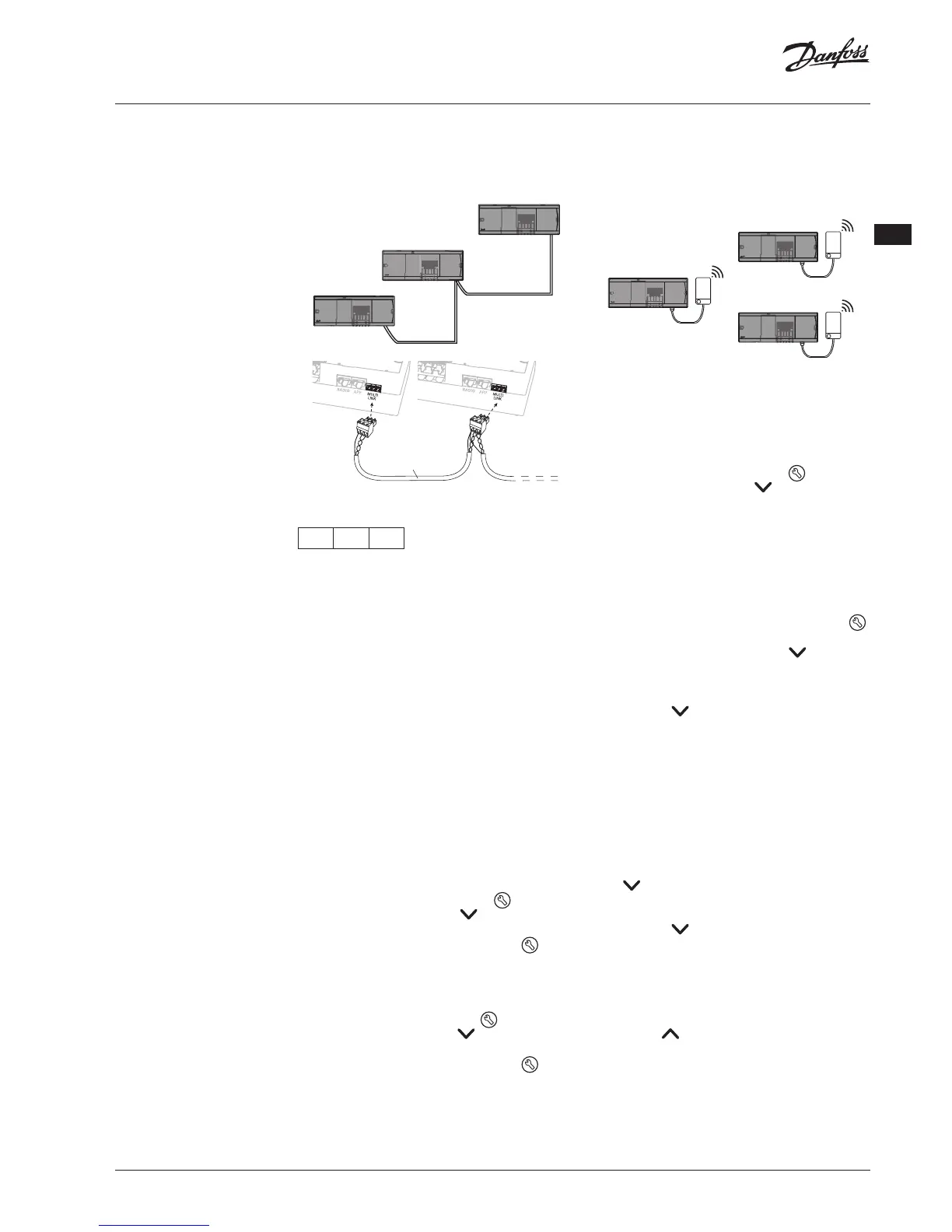

Pour un système câblé
Connecte jusqu’à trois contrôleurs centraux 24V
Danfoss Icon™ entre eux avec un câble à paires torsa-
dées à 4ls et le connecteur fourni.
paires torsadées à 4 fils
Max. 3 ×
Contrôleurs
Centraux
dans un système
Sorties du câble
1 2 3
1. GND
2. COM A
3. COM B
Pour un système sans l
Le raccordement sans l d’un maximum de trois
contrôleurs centraux 24V Danfoss Icon™ requiert un
module radio avec chaque contrôleur central/contrô-
leur esclave.
Procédure de connexion pour plusieurs contrô-
leurs Danfoss Icon™ dans un système
Sur le système central
1. Installez tous les thermostats et les actionneurs
électrothermiques comme décrit dans le Guide
rapide D2 à D6.
2. Réalisez le test réseau. Appuyez sur
pour sélec-
tionner TEST et sélectionnez pour choisir NET
TEST. Conrmez en appuyant sur OK (Guide rapide
E7 et E8).
Appairage du contrôleur central et du contrôleur
esclave
Remarque: les contrôleurs esclaves doivent être attri-
bués comme esclaves du système avant que les sorties et
les thermostats ne leur soient assignés.
1. Sur le système central sélectionné, appuyez sur
pour choisir le mode INSTALL.
2. Sur le système esclave, appuyez sur et mainte-
nez la touche enfoncée pendant 1,5seconde. Cet
écran bascule maintenant entre SLA TYPA et SLA
TYPB.
3. Appuyez sur pour choisir entre les deux types
d’esclave et conrmez par OK. Reportez-vous à la
«dénition du type d’esclave» à la page suivante.
4. Répétez les étapes 4 et 5 pour attribuer un deu-
xième contrôleur esclave au système (max. deux
esclaves autorisés).
Connexion de plu-
sieurs contrôleurs
centraux Danfoss
Icon™ à un système
NET TEST sur le système esclave
1. Installez tous les thermostats et les actionneurs
comme décrit dans le Guide rapide D2 à D6.
2. Réalisez le test réseau. Appuyez sur
pour sélec-
tionner TEST et sélectionnez pour choisir NET
TEST. Conrmez par OK (Guide rapide E7 et E8).
3. Après avoir eectué le TEST, appuyez sur
pour
sélectionner le mode RUN avant de conrmer par
OK (Guide rapide E9).
APP TEST sur le système central
1. Testez l’application. Appuyez sur
pour sélec-
tionner TEST et appuyez sur pour choisir APP
TEST. Conrmez par OK (Guide rapide E7 et E8).
2. Après avoir eectué le TEST, appuyez sur
pour
sélectionner le mode RUN avant de conrmer par
OK (Guide rapide E9).
Remarque: si un module d’extension est ajouté au sys-
tème, il doit être installé sur le contrôleur central.
Changement du type d’esclave
1. Sur le contrôleur esclave Danfoss Icon™, appuyez
sur
et maintenez la touche enfoncée pendant
1,5seconde. Cet écran bascule maintenant entre
SLA TYPA et SLA TYPB.
2. Appuyez sur pour choisir entre les deux types
d’esclave et conrmez par OK. Reportez-vous à la
«dénition du type d’esclave» pour plus d’infor-
mations.
Test de LIAISON sur l’esclave (entre central et
esclave)
Appuyez sur pendant 1,5seconde. Lécran ache
le modèle d’intégration lors du test de liaison. Lécran
ache ensuite le nombre de packs reçus en pour-
centage.
Procédures de test
pour plusieurs
contrôleurs Danfoss
Icon™ à un système
