Danfoss Icon Master Controller 24 V Installation Guide

40 | © Danfoss | FEC | 2018.06
VIMCG30F / 088N3678
Guida all’installazione Regolatore principale Danfoss Icon™ da 24 V
Ripristinare o sosti-
tuire un Regolatore
principale Danfoss
Icon™ da 24 V

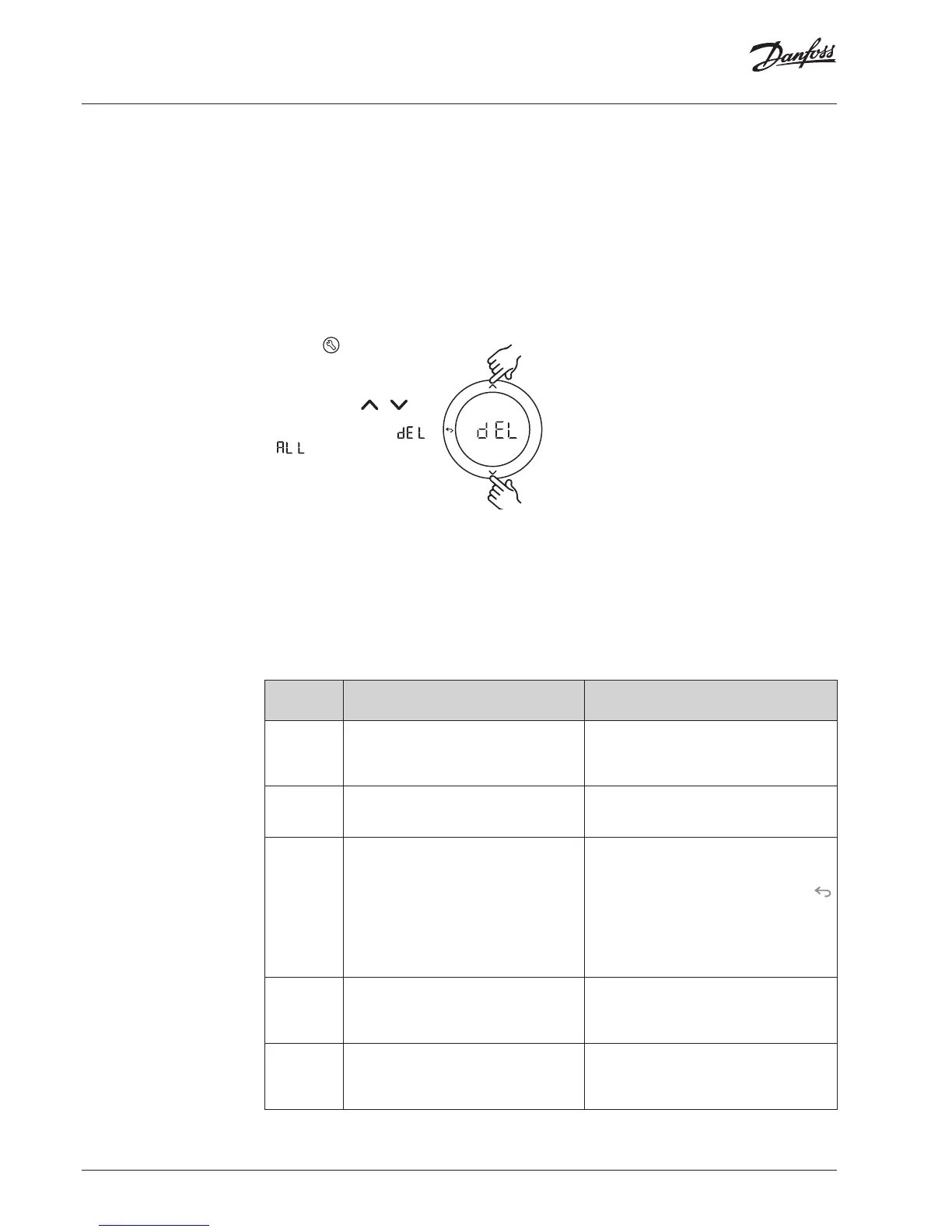

Ripristino delle impostazioni di fabbrica
del Regolatore principale Danfoss Icon™ da 24 V
1. Premere
per selezionare la
modalità UNINSTALL.
2. Sul Regolatore principale
Danfoss Icon™ da 24 V,
tenere premuto o per
3 secondi, nché sul display
non venga visualizzato
.
3. Premere OK. Verranno così
ripristinate le impostazioni
di fabbrica del regolatore
principale.
Nota: i termostati ambiente individuali devono essere
ripristinati localmente, vedere il capitolo “Rimuovere un
termostato”.
Sostituire un Regolatore principale Danfoss Icon™
da 24 V difettoso
1. Rimuovere tutti i termostati e le altre unità dal
sistema seguendo la procedura di ripristino delle
impostazioni di fabbrica.
2. Annotare il modo in cui tutti i cavi sono collegati al
Regolatore principale Danfoss Icon™ da 24 V.
3. Rimuovere il cablaggio dal Regolatore principale
Danfoss Icon™ da 24 V.
4. Montare il nuovo Regolatore principale Danfoss
Icon™ da 24 V e ricollegare tutti i cavi nella stessa
posizione del regolatore sostituito.
5. Congurare nuovamente il sistema come descritto
al capitolo “Congurazione del sistema”.
OK
Risoluzione
dei problemi
Se viene rilevato un errore, verrà visualizzato un codice di allarme sul Regolatore principale Danfoss Icon™ da
24 V o sul termostato.
Codice
allarme
Problema Soluzione
Er03 Si è congurata un’applicazione di raresca-
mento che richiede la designazione di un
termostato ambiente di riferimento.
Accedere al menu di installazione del termo-
stato nell’ambiente di riferimento desiderato.
Impostare il termostato su ON in ME.6 “termo-
stato ambiente di riferimento”.
Er05 Perdita di comunicazione con il modulo
radio.
Vericare che il cavo sia collegato corretta-
mente al modulo radio e al Regolatore princi-
pale Danfoss Icon™ da 24 V.
Er06 Perdita di comunicazione con il termostato
ambiente.
Individuare il termostato ambiente tramite le
uscite lampeggianti sul Regolatore principale
Danfoss Icon™ da 24 V, o ispezionare i termo-
stati. Attivare il termostato, quindi premere
sul termostato. Il termostato non funzionante
mostrerà il messaggio “NET ERR”. Sostituire le
batterie del termostato ambiente ed eseguire
un test di rete (attivare NET TEST dal menu sul
termostato ambiente).
Er07 Perdita di comunicazione con il regolatore
slave.
Nei sistemi wireless, vericare la connessione
del modulo radio al Regolatore principale
Danfoss Icon™ da 24 V. Nei sistemi cablati, ve-
ricare la connessione dei cavi dei regolatori.
Er08 Perdita di comunicazione dal regolatore
slave al regolatore principale.
Nei sistemi wireless, vericare la connessione
del modulo radio al Regolatore principale
Danfoss Icon™ da 24 V. Nei sistemi cablati, ve-
ricare la connessione dei cavi dei regolatori.
Il relè con contatto pulito è attivato su tutti i rego-
latori principali quando si registra un fabbisogno di
calore su qualsiasi regolatore principale.
SLA TYPA: la pompa è attivata sul Regolatore
principale Danfoss Icon™ 24 V quando si registra
una richiesta di riscaldamento su una qualsiasi unità
master o slave.
SLA TYPB: il relè della pompa è attivato solo sul Rego-
latore Danfoss Icon™ da 24 V al quale è assegnato il
termostato che ha richiesto calore.
Denizione tipologia
slave
