Danfoss Icon Master Controller 24 V Installation Guide

124 | © Danfoss | FEC | 2018.06
VIMCG30F / 088N3678
Instrukcja montażu Sterownik nadrzędny Danfoss Icon™ 24V
Wstęp...........................................................................................................2
Zastosowanie ...................................................................................................3
Instalacja........................................................................................................4
Inne instalacje................................................................................................... 4
Omówienie sterownika nadrzędnego Danfoss Icon™ 24V.........................................................5
Konguracja systemu............................................................................................6
Usuwanie urządzeń z systemu sterownikanadrzędnego Danfoss Icon™ 24V....................................... 6
Podłączanie do systemu większej liczby sterownikównadrzędnych Danfoss Icon™.................................7
Procedury testowe przeznaczone dla wielu sterowników Danfoss Icon™ w obrębie systemu .......................7
Denicja sterownika typu podrzędnego..........................................................................8
Zerowanie lub wymiana sterownikanadrzędnego Danfoss Icon™ 24V.............................................8
Rozwiązywanie problemów...................................................................................... 8
Równoważenie hydrauliczne..................................................................................... 9
Dodawanie modułów...........................................................................................10
Dane techniczne ...............................................................................................11
Spis treści
Wstęp
Danfoss Icon™ jest modułowym układem grzejnym
przeznaczonym do regulacji temperatury poszczegól-
nych pomieszczeń. W zależności od potrzeb, istnieje
możliwość skongurowania systemu dla opcji przewodo-
wej, bezprzewodowej lub łączonej.
Sercem systemu jest sterowniknadrzędny Danfoss Icon™
24V, który umożliwia kongurację oraz zarządzanie
całym systemem.
Montaż i konguracja sterownikanadrzędnego Danfoss
Icon™ 24V są bardzo łatwe. Opis wszystkich czynności
znajduje się w załączonych materiałach:
• Instrukcja skrócona zawiera informacje dotyczące
najczęściej stosowanego wariantu montażu wraz z
ilustracjami przedstawiającymi każdy z kolejnych eta-
pów. Z jednej strony znajdują się instrukcje dla opcji
przewodowej, z drugiej dla opcji bezprzewodowej.
• Instrukcja montażu zawiera informacje dotyczące
interfejsu użytkownika, szczegółowe dane dotyczące
montażu oraz wskazówki konguracji bardziej złożo-
nych systemów.
Danfoss Icon™ Family

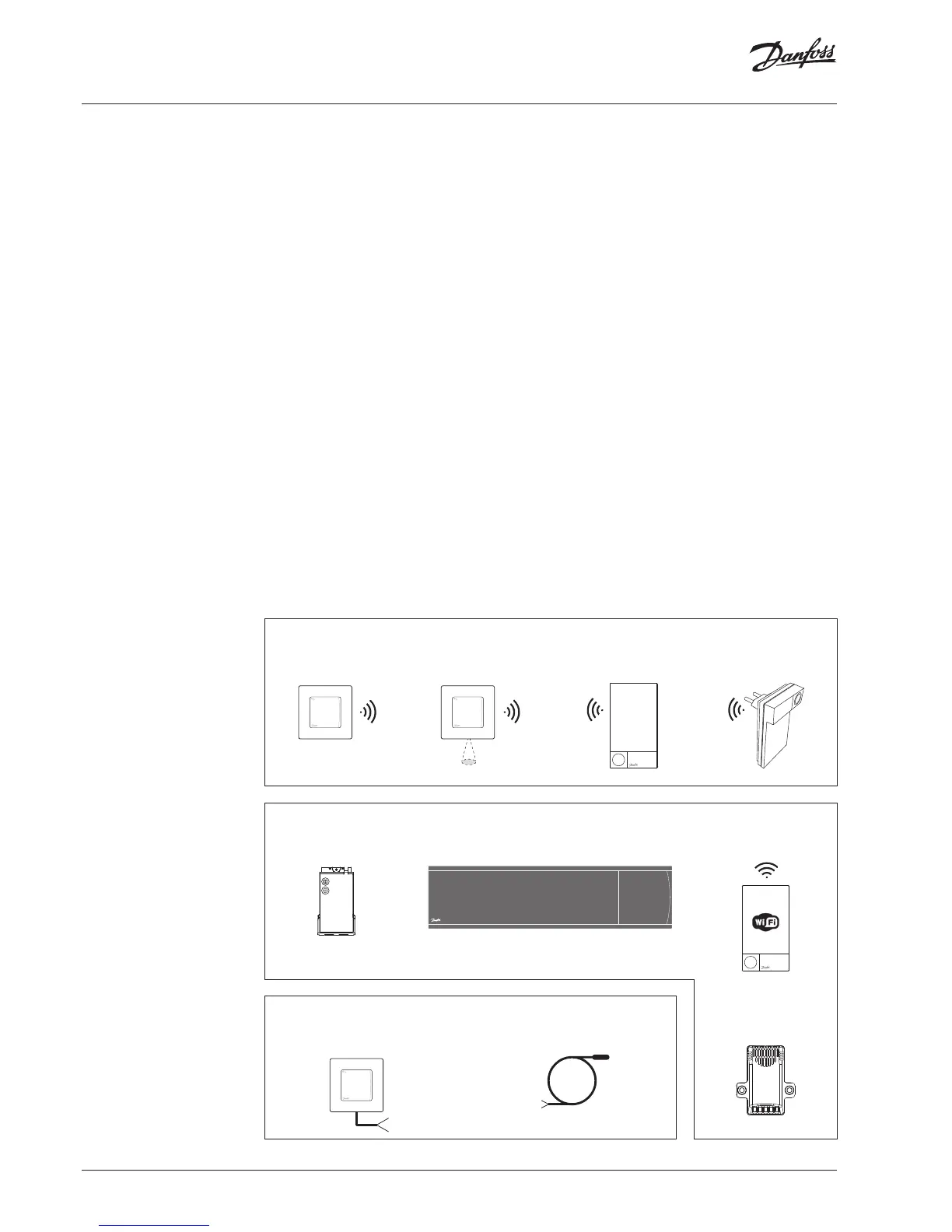

Elementy systemu bezprzewodowego
Wyświetlacz bezprzewodowy
088U1081
Wyświetlacz bezprzewodowy
088U1082
Czujnik na podczerwień
Moduł radiowy
088U1103
Wzmacniacz
088U1102
Wspólne komponenty systemu
Moduł rozszerzający
088U1100
Sterowniknadrzędny 24 V
088U107x (wiele wersji)
Moduł aplikacji
088U1101
Podzespoły wchodzące w skład systemu 24 V
Czujnik punktu rosy
088U0251
Wyświetlacz 24 V
088U105x (różne wersje)
24V
Czujnik podłogowy 47 k
088U1110
