Danfoss Icon Master Controller 24 V Installation Guide

22˚C
O
K
M1
M
M2 M3 M4 M5
LN
LN
APP
Danfoss
230 V
Actuator outputs - 24 V
App
Module
Link
Master
Brown
Blue
Green/Yellow
PWR1 PWR2 RELAY
Radio
Module
Åbning af slids til
udvidelsesmodul og for
adgang til klemrækker
under slids må kun
udføres af en uddannet
elektriker grundet fare
for elektrisk stød (230V).
DK
© Danfoss | FHEC | 2018.06 | 55
VIMCG30F / 088N3678
Installationsvejledning Danfoss Icon™ Masterregulator 24 V
Når systemet installeres første gang, er det
kongureret som et standard gulvvarmesystem. I
denne applikation er både cirkulationspumpens
udgangsrelæ og det potentialfrie relæ aktiveret,
når der er et varmebehov.
Både kedelrelæet og pumpens udgangsrelæ har
en forsinkelse på 180 sekunder i denne applikation
for at sikre, at der er et ow gennem kredsløbene,
før kedlen aktiveres.
Brug af gulvvarmeshunt, tilslutning af cirkulati-
onspumpe til Danfoss Icon™ Masterregulator 24
V, samt brug af kedelrelæ er valgfrit, afhængigt af
applikationen og de tilgængelige komponenter.
Det er nødvendigt med et ekspansionsmodul
(varenr. 088U1100), hvis Danfoss Icon™ Masterre-
gulator 24 V-systemet skal kongureres til andre
applikationer.

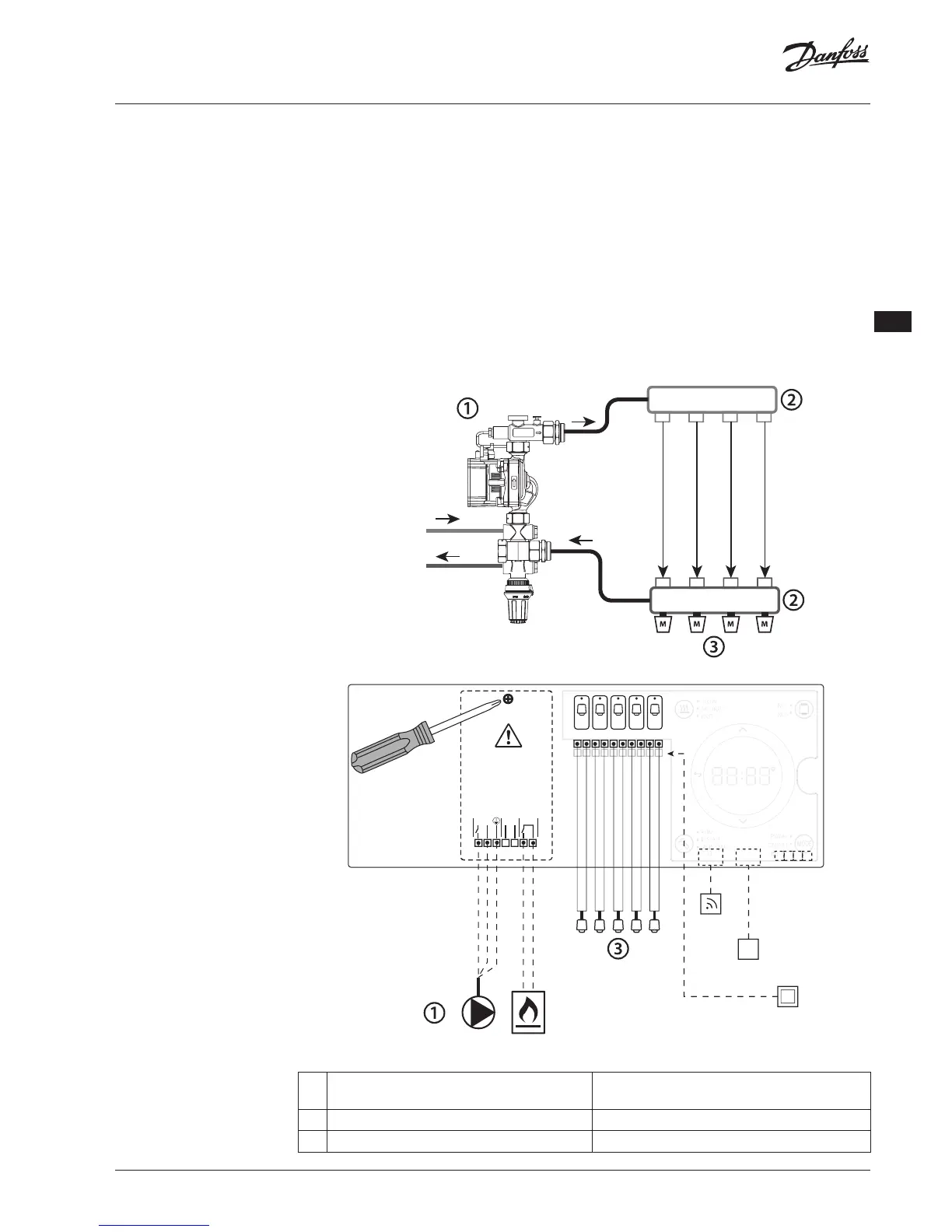

Anvendelse
Anvendelse, grundlæggende
• 2-rørssystem
• Gulvvarmeshunt (valgfri)
Komponentliste
1 1 stk. Danfoss FHM-Cx gulvvarmeshunt
(valgfri)
Varenr.: 088U0094
2 1 sæt Danfoss-manifold Varenr. 088U05xx (FHF)
3 x stk. TWA-A 24 V termoaktuatorer Varenr. 088H3110 (NC), 088H3111 (NO)
