Danfoss Icon Master Controller 24 V Installation Guide

Genişleme yuvasının
açılması ve genişleme
yuvasının altındaki termi-
nallerin kablolaması yal-
nızca eğitimli bir elektrikçi
tarafından yapılmalıdır.
Elektrik çarpma riski.
TR
© Danfoss | FHEC | 2018.06 | 135
VIMCG30F / 088N3678
Kurulum Kılavuzu Danfoss Icon™ Ana Kontrolör 24 V
22˚C
O
K
M1
M
M2 M3 M4 M5
LN
LN
APP
Danfoss
230 V
Actuator outputs - 24 V
App
Module
Link
Master
Brown
Blue
Green/Yellow
PWR1 PWR2 RELAY
Radio
Module
İlk kurulumdan sonra sstem standart br yerden
ısıtma sstem olarak yapılandırılır. Bu uygulamada
ısı taleb olduğunda srkülasyon pompası çıkışı ve
potansyelsz röle etkn hale gelr.
Bu uygulamada kazan röles ve pompa çıkışı, kazan
etknleşmeden önce devrelerde akış olduğundan
emn olmak çn 180 sanye geckmeldr.
Karışım devres kullanımı, Danfoss Icon™ Ana
Kontrolör 24 V’ye srkülasyon pompası bağlanması
ve kazan röles kullanımı uygulamaya ve kullanıla-
blen bleşenlere göre steğe bağlıdır.
Danfoss Icon™ Ana Kontrolör 24 V sstemn dğer
uygulamalara göre yapılandırmak çn br Genşlet-
me Modülü (kod no. 088U1100) gerekldr.

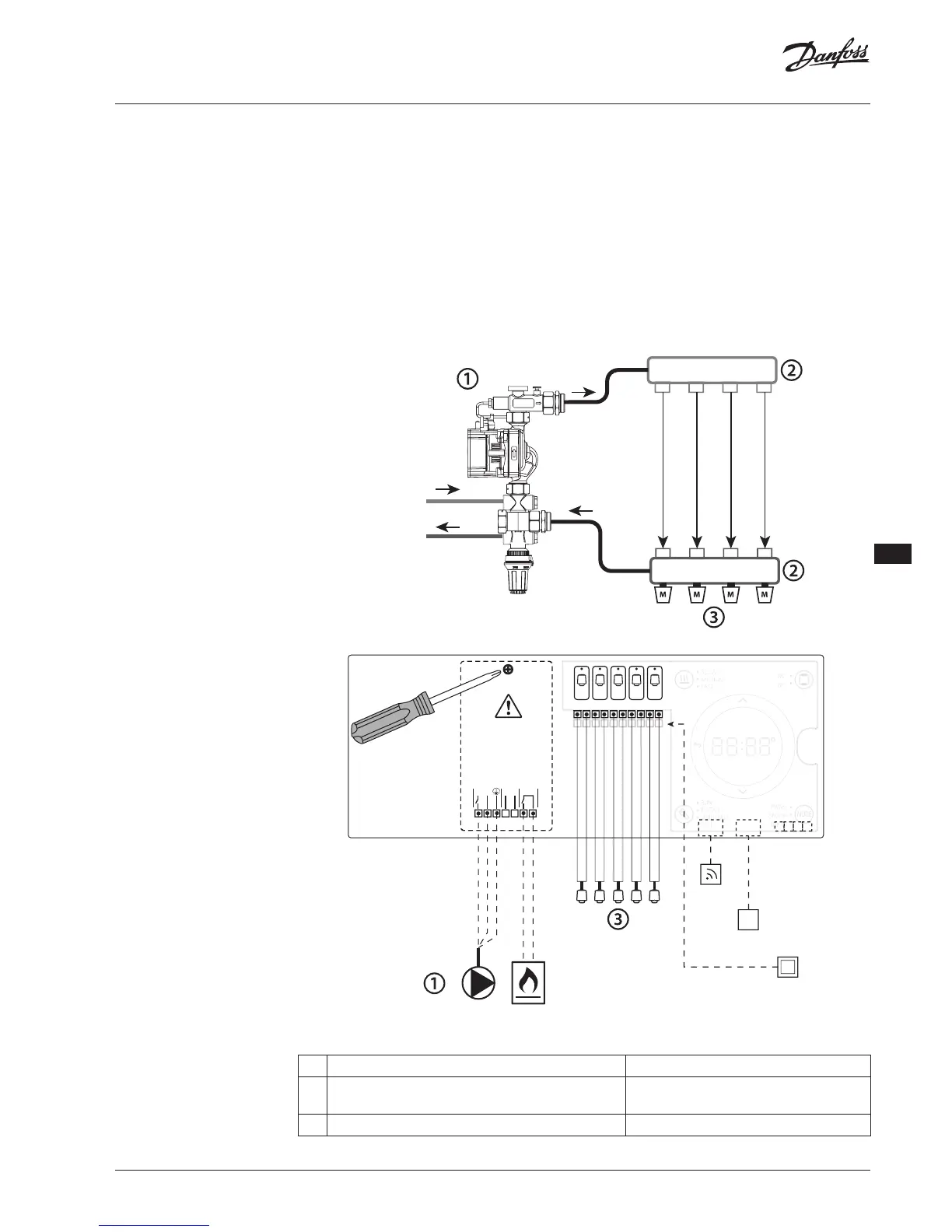

Uygulama
Uygulama, Temel
• 2 borulu sstem
• Karışım devres (steğe bağlı)
Parça lstes
1 1 adet Danfoss FHM-Cx karışım devres (steğe bağlı) Parça no. 088U0093/0094/0096
2 1 adet Danfoss Manfold set Parça no. 088U05xx (FHF), 088U06xx
(BascPlus) veya 088U07xx (SSM)
3 x adet TWA-A 24 V termal aktüatörler Parça no. 088H3110 (NC), 088H3111 (NO)
