Danfoss Icon Master Controller 24 V Installation Guide

Opnun á aukaeininga-
hólnu og raftenging
tengipunkta fyrir neðan
aukaeininguna skal
aðeins framkvæmd af
menntuðum rafvirkja.
Hætta á raosti.
IS
© Danfoss | FHEC | 2018.06 | 85
VIMCG30F / 088N3678
Uppsetningarleiðbeiningar Danfoss Icon™ 24 V móðurstöð
22˚C
O
K
M1
M
M2
M3
M4 M5
LN
LN
APP
Danfoss
230 V
Actuator outputs - 24 V
App
Module
Link
Master
Brown
Blue
Green/Yellow
PWR1 PWR2 RELAY
Radio
Module

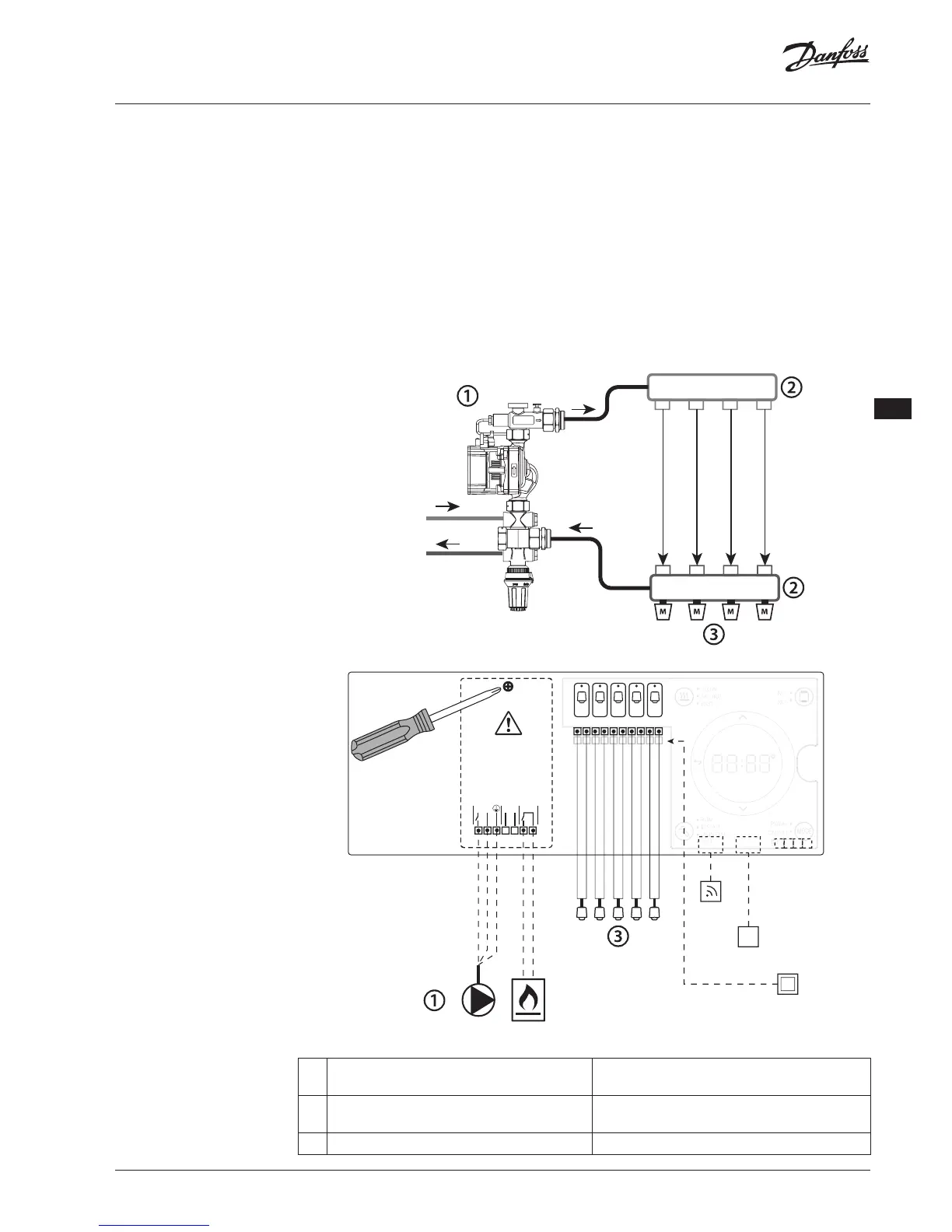

Við uppsetningu í byrjun er kerð sett upp eins
og staðlað gólfhitaker. Í þessari útfærslu eru
útgangur hringrásardælunnar og spennulausi
raiðinn bæði virkjuð þegar þörf er fyrir hita.
Bæði ketilraiðinn og dæluútgangurinn eru með
180 sekúndna seinkun í þessari útfærslu til að
tryggja að straumur sé á rásunum áður en ketillinn
fer í gang.
Aukabúnaður með Danfoss Icon™ móðurstöð 24V
er uppblöndunareining, tenging við hringrásar-
dælu og ketilraiði, sem fer eftir notkun og fáanle-
gum íhlutum.
Þegar setja skal upp Danfoss Icon™ ker með 24V
móðurstöð til annarra nota er nauðsynlegt að vera
með viðbótareiningu (vörunr. 088U1100).
Notkun
Notkun, grunnatriði
• 2 röra ker
• Uppblöndunareining (aukabúnaður)
Íhlutalisti
1 1 stk. Danfoss FHM-Cx uppblöndunareining
(aukabúnaður)
Vörunr. 088U0093/0094/0096
2 1 sett Danfoss tengikista Vörunr. 088U05xx (FHF), 088U06xx (BasicPlus)
eða 088U07xx (SSM)
3 x stk. TWA-A 24 V vaxmótorar Vörunr. 088H3110 (NC), 088H3111 (NO)
