Danfoss Icon Master Controller 24 V Installation Guide

Otwarcie gniazda
rozszerzeń i okablowanie
zacisków poniżej gniazda
rozszerzeń może być
wykonywane wyłącznie
przez wykwalikowa-
nego elektryka. Ryzyko
porażenia prądem.
PL
© Danfoss | FHEC | 2018.06 | 125
VIMCG30F / 088N3678
Instrukcja montażu Sterownik nadrzędny Danfoss Icon™ 24V
22˚C
O
K
M1
M
M2
M3
M4 M5
LN
LN
APP
Danfoss
230 V
Actuator outputs - 24 V
App
Module
Link
Master
Brown
Blue
Green/Yellow
PWR1 PWR2 RELAY
Radio
Module
W przypadku pierwszej instalacji, system kongurowany
jest jako standardowy system ogrzewania podłogowego.
W obrębie tego zastosowania, w przypadku pojawienia
się zapotrzebowania na ogrzewanie, aktywowane zostaje
wyjście pompy obiegowej oraz przekaźnik bezpotencja-
łowy.
Opóźnienie dla przekaźnika kotła i wyjścia pompy
wynosi 180 sekund (dla tego zastosowania). Dzięki temu
jeszcze przed włączeniem kotła, w układach zapewniony
zostanie przepływ.
W zależności od zastosowania i dostępnych komponen-
tów istnieje również możliwość wykorzystania grupy
pompowo-mieszającej, podłączenia pompy obiegowej
do sterownikanadrzędnego Danfoss Icon™ 24V oraz
zastosowania przekaźnika kotła.
W celu skongurowania systemu sterownikanadrzędne-
go Danfoss Icon™ 24V dla innych zastosowań, konieczne
jest użycie modułu rozszerzającego (nr kodu 088U1100).

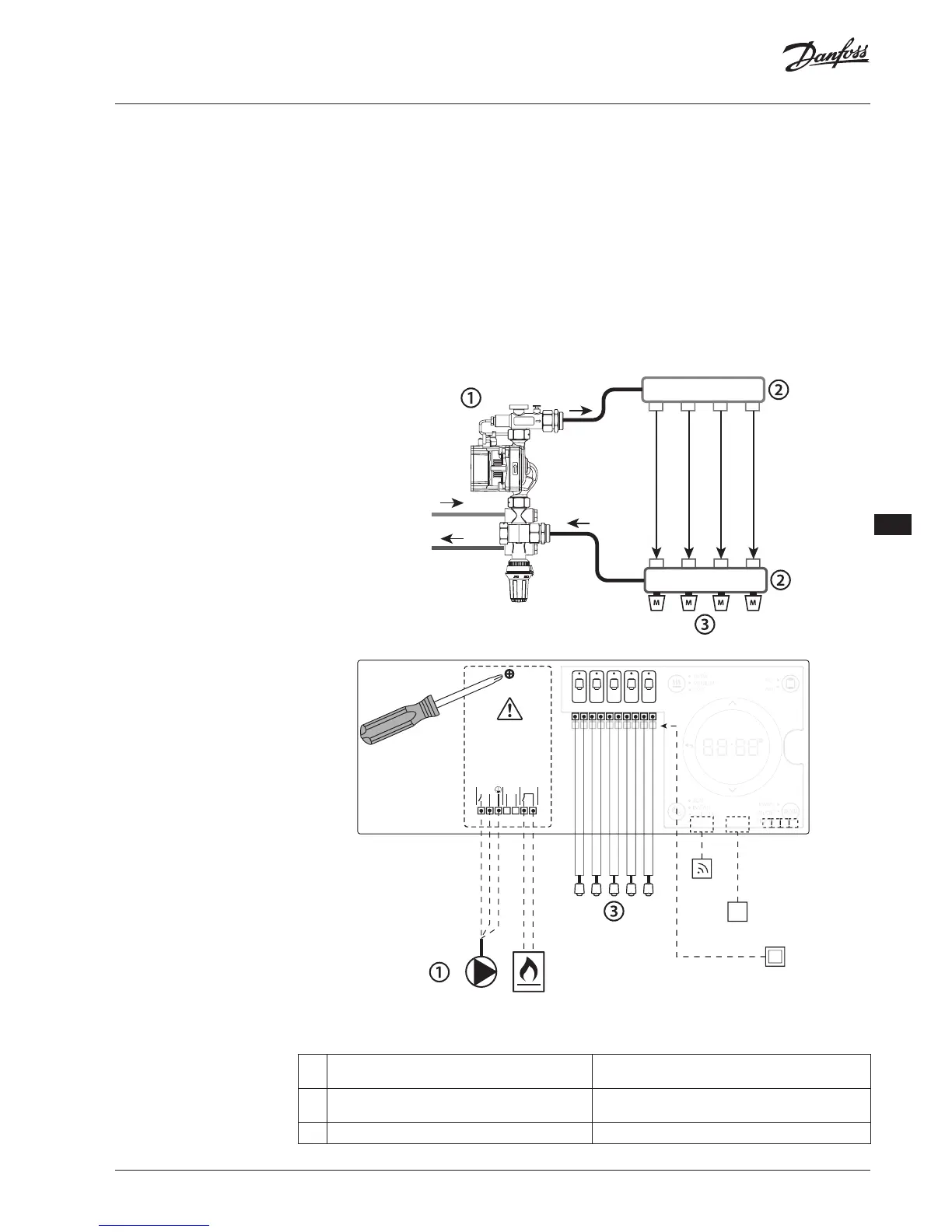

Zastosowanie
Zastosowanie podstawowe
• System 2-rurowy
• Grupa pompowo-mieszająca (opcja)
Lista części
1 1 szt. Grupa pompowo-mieszająca Danfoss FHM-Cx
(opcja)
Nr części 088U0093/0094/0096
2 1 zestaw rozdzielacza rmy Danfoss Nr części 088U05xx (FHF), 088U06xx (BasicPlus) lub
088U07xx (SSM)
3 x szt. Siłowniki termiczne TWA-A 24 Nr części 088H3110 (NC), 088H3111 (NO)
