Danfoss Icon Master Controller 24 V Installation Guide

82 | © Danfoss | FEC | 2018.06
VIMCG30F / 088N3678
Installasjonsveiledning Danfoss Icon™ hovedstyreenhet 24 V

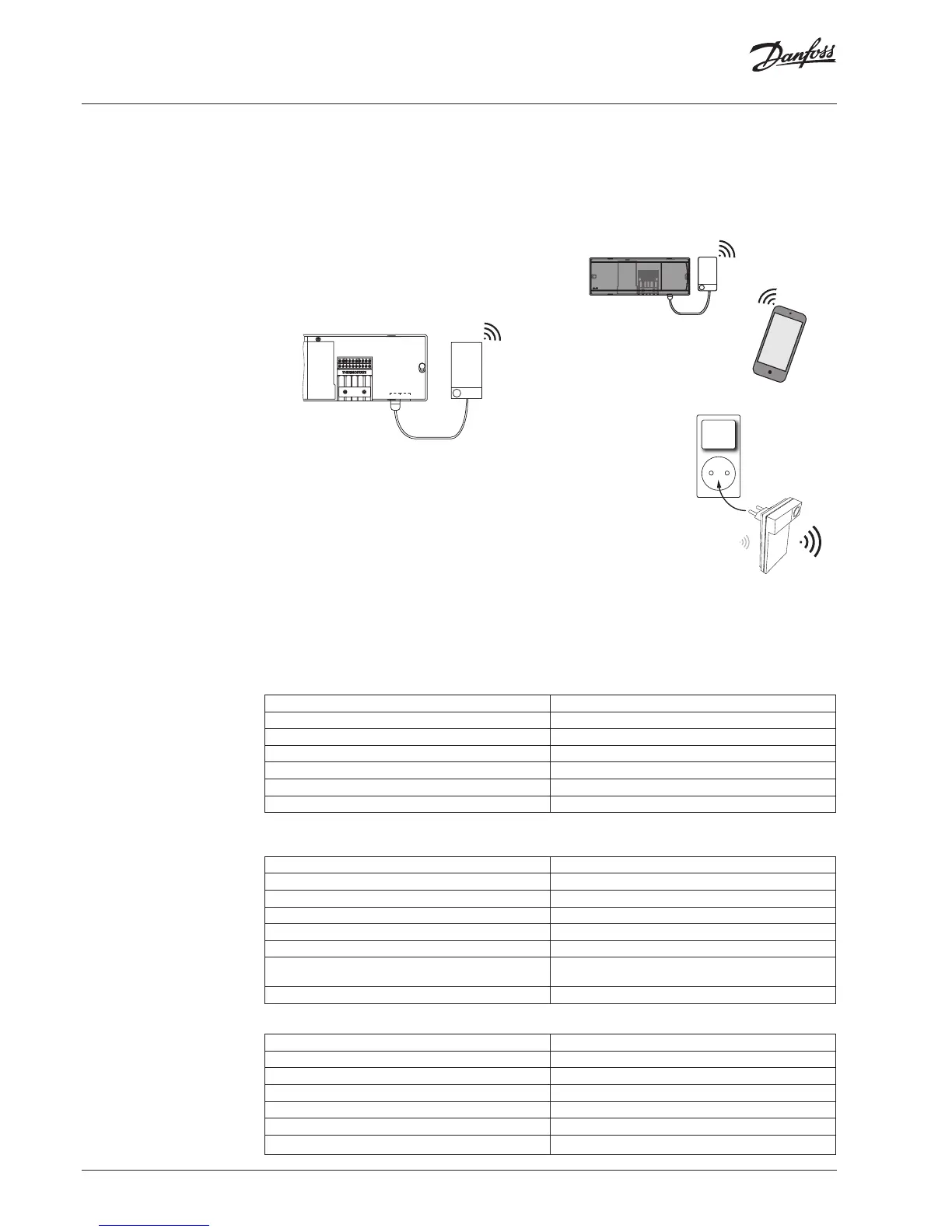

Tilleggsmoduler
Du kan utvide funksjonaliteten til Danfoss Icon™
hovedstyreenhet 24 V med tilleggsmoduler.
Radiomodul
Ved å legge til en radiomodul kan Danfoss Icon™
hovedstyreenhet 24 V gjøres om fra en kablet til
en trådløs løsning. Den trådløse løsningen gir
større eksibilitet ved plassering av termostatene.
I et trådløst system må hver master-styreenhet ha
en egen radiomodul.
Se installasjonsveiledningen som følger med radi-
omodulen for mer informasjon.
Ekspansjonsmodul
Ved å installere en ekspansjonsmodul kan Danfoss
Icon™ hovedstyreenhet 24 V brukes med ere ap-
plikasjoner, for eksempel elektronisk blandeshunt
eller i kjøleapplikasjoner. Installer ekspansjonsmo-
dulen, velg ønsket applikasjon i en liste, og foreta
tilkobling ifølge beskrivelsen – så utføres kongu-
rasjonen automatisk.
Se installasjonsveiledningen som følger med
ekspansjonsmodulen for mer informasjon.
Appmodul
Ved å legge til en appmodul på Danfoss Icon™
hovedstyreenhet 24 V kan systemet brukes via en
app på en smarttelefon (støtter iOS og Android).
Se installasjonsveiledningen som følger med app-
modulen for mer informasjon.
Signalforsterker
Legg til en signal-
forsterker i store
bygninger der det er
behov for større tråd-
løs rekkevidde. Sett
master-styreenheten
i INSTALL-modus for å
legge til en signalfor-
sterker.
Se installasjonsvei-
ledningen som følger
med signalforsterke-
ren for mer informasjon.
Signalforsterker
088U1102
Tekniske
spesikasjoner
Felles spesikasjoner, alle Danfoss Icon™-produkter
Temperatur for kuletrykktest 75 °C
Regulering av forurensningsgrad Grad 2, normalt husholdningsmiljø
Programvareklasse Klasse A
Nominell impulsspenning 4 kV
Driftstid Permanent tilkoblet
Temperaturområde, lagring og transport -20 til + 65 °C
Kassering Produktet skal kasseres som elektronisk avfall.
Fullstendig dataark er tilgjengelig på www.danfoss.com
Radiomodul og signalforsterker
Regulatorens formål Sende- og mottaksenhet
Omgivelsestemperatur, kontinuerlig bruk 0 til + 40 °C
Frekvens 869 MHz
Sendeeekt < 2,5 mW
Kapsling (IP-klasse) IP 20
Samsvar erklært iht. følgende direktiver RED, RoHS, WEEE
Kapslingsgrad Radio: Signalforsterker, klasse III-konstruksjon: Konstruksjon i
klasse II
Forsyningsspenning Radio: 5 VDC signalforsterker: 230 VAC 50/60 Hz
Appmodul
Regulatorens formål Sende- og mottaksenhet for Wi-Fi, inkl. Bluetooth
Omgivelsestemperatur, kontinuerlig bruk 0 til + 40 °C
Frekvens 2.4 GHz
Kapsling (IP-klasse) IP 20
Samsvar erklært iht. følgende direktiver RED, RoHS, WEEE
Kapslingsgrad Radio: Klasse III
Forsyningsspenning 5VDC
