Installationsanleitung Danfoss Icon™ Hauptregler 24 V
DE

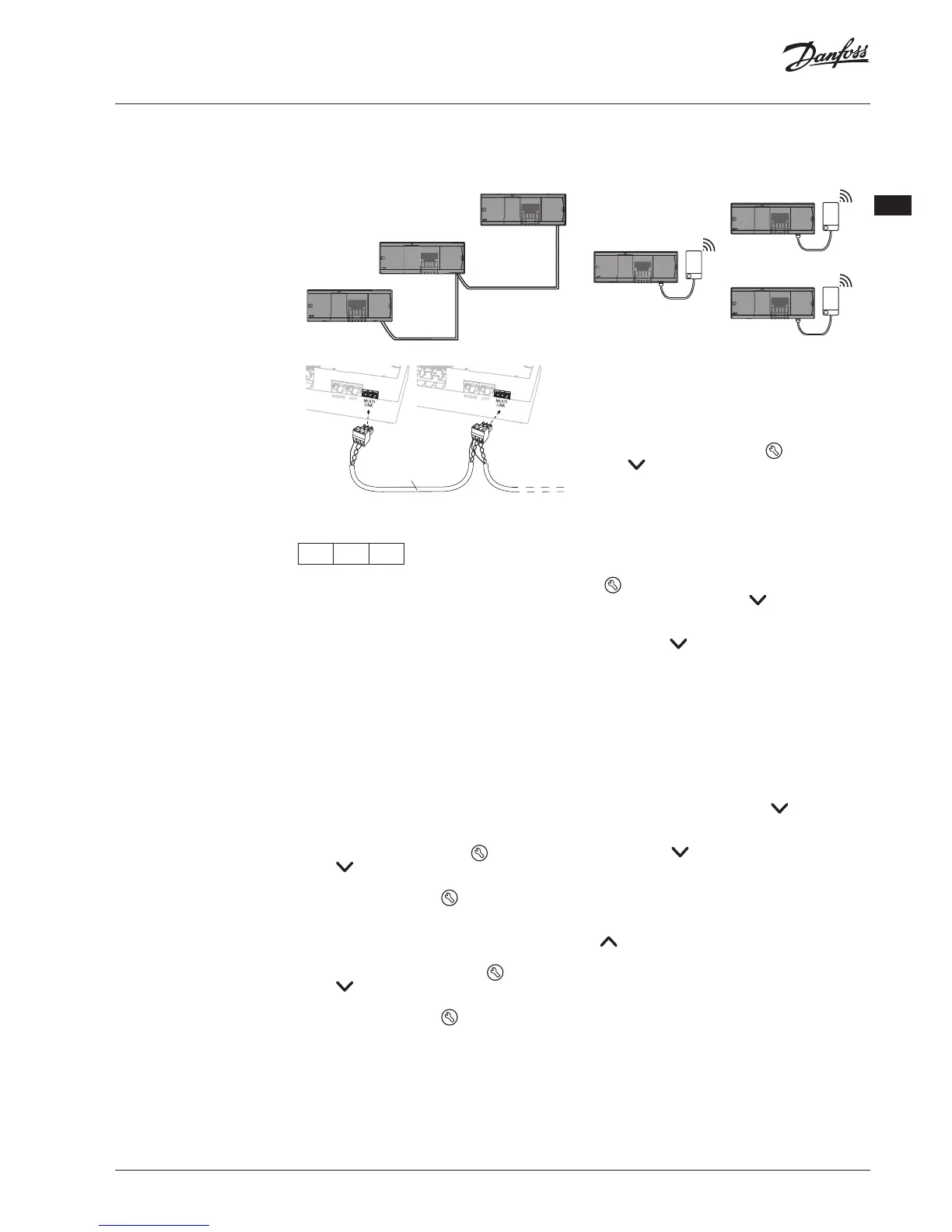

Bei verdrahtetem System
Verbinden Sie bis zu drei Danfoss Icon™ Hauptregler
24V mithilfe eines vieradrigen verdrillten Kabels und
dem mitgelieferten Anschluss miteinander.
vieradrigen verdrillten
Max. 3 ×
Hauptreglern in
Einem System
Kabel-Pinout
1 2 3
1. GND
2. COM A
3. COM B
Bei drahtlosem System
Die drahtlose Verbindung von bis zu drei Danfoss
Icon™ Hauptreglern 24V erfordert für jeden Master/
Slave ein Funkmodul.
Anschlussverfahren für mehrere Danfoss Icon™
Hauptregler in einem System
Am System-Master
1. Alle Thermostate und thermischen Stellantriebe
entsprechend der Beschreibung in der Kurzanlei-
tung D2 bis D6 installieren.
2. Netzwerktest durchführen. Mit
TEST wählen
und drücken, um NET TEST auszuwählen. Mit
OK bestätigen (Kurzanleitung E7 und E8).
Master und Slave koppeln
Hinweis! Slave-Regler müssen als System-Slaves zuge-
wiesen werden, bevor ihnen Ausgänge und Thermostate
zugeordnet werden können.
1. Drücken Sie am ausgewählten System-Master auf
, um den Modus INSTALLIEREN zu wählen.
2. Halten Sie am System-Slave 1,5 Sek. lang
gedrückt. Das Display schaltet nun zwischen SLA
TYPA und SLA TYPB um.
3. Drücken Sie , um zwischen den beiden Slave-Ty-
pen zu wählen und bestätigen Sie mit OK. Siehe
„Denition des Slave-Typs“ auf der nächsten Seite.
4. Schritt 4 und 5 wiederholen, um dem System einen
2. Slave-Regler zuzuordnen (max. zwei Slaves
zulässig).
Mehrere Danfoss
Icon™ Hauptregler
in einem System
anschließen
NET TEST am System-Slave
1. Alle Thermostate und Stellantriebe entsprechend
der Beschreibung in der Kurzanleitung D2 bis D6
installieren.
2. Netzwerktest durchführen. Mit
TEST wählen
und drücken, um NET TEST auszuwählen. Mit
OK bestätigen (Kurzanleitung E7 und E8).
3. Nach Abschluss des TEST
drücken, um den
RUN-Modus zu wählen und mit OK bestätigen
(Kurzanleitung E9).
APP-TEST am System-Master
1. Anwendungstest durchführen. Mit
TEST wählen
und drücken, um APP TEST auszuwählen. Mit
OK bestätigen (Kurzanleitung E7 und E8).
2. Nach Abschluss des TEST
drücken, um den
RUN-Modus zu wählen und mit OK bestätigen
(Kurzanleitung E9).
Hinweis! Wenn dem System ein Erweiterungsmodul
hinzugefügt wird, muss es am Hauptregler installiert
werden.
Ändern des Slave-Typs
1. Am Danfoss Icon™ Slave-Regler
1,5 Sek. ge-
drückt halten. Das Display schaltet nun zwischen
SLA TYPA und SLA TYPB um.
2. Drücken Sie , um zwischen den beiden Sla-
ve-Typen zu wählen und bestätigen Sie mit OK.
Weitere Informationen nden Sie unter „Denition
des Slave-Typs“.
LINK-Test am Slave (zwischen Master und Slave)
1,5 Sek. lang gedrückt halten. Auf dem Display
wird während der Durchführung des LINK-Tests ein
Einbindungsmuster angezeigt. Nach Abschluss
zeigt das Display die Anzahl der erhaltenen Pakete in
Prozent an.
Testverfahren für
mehrere Danfoss
Icon™ Hauptregler
in einem System
