Uppsetningarleiðbeiningar Danfoss Icon™ 24 V móðurstöð
Endursetja eða
skipta um Icon™ 24V
móðurstöð

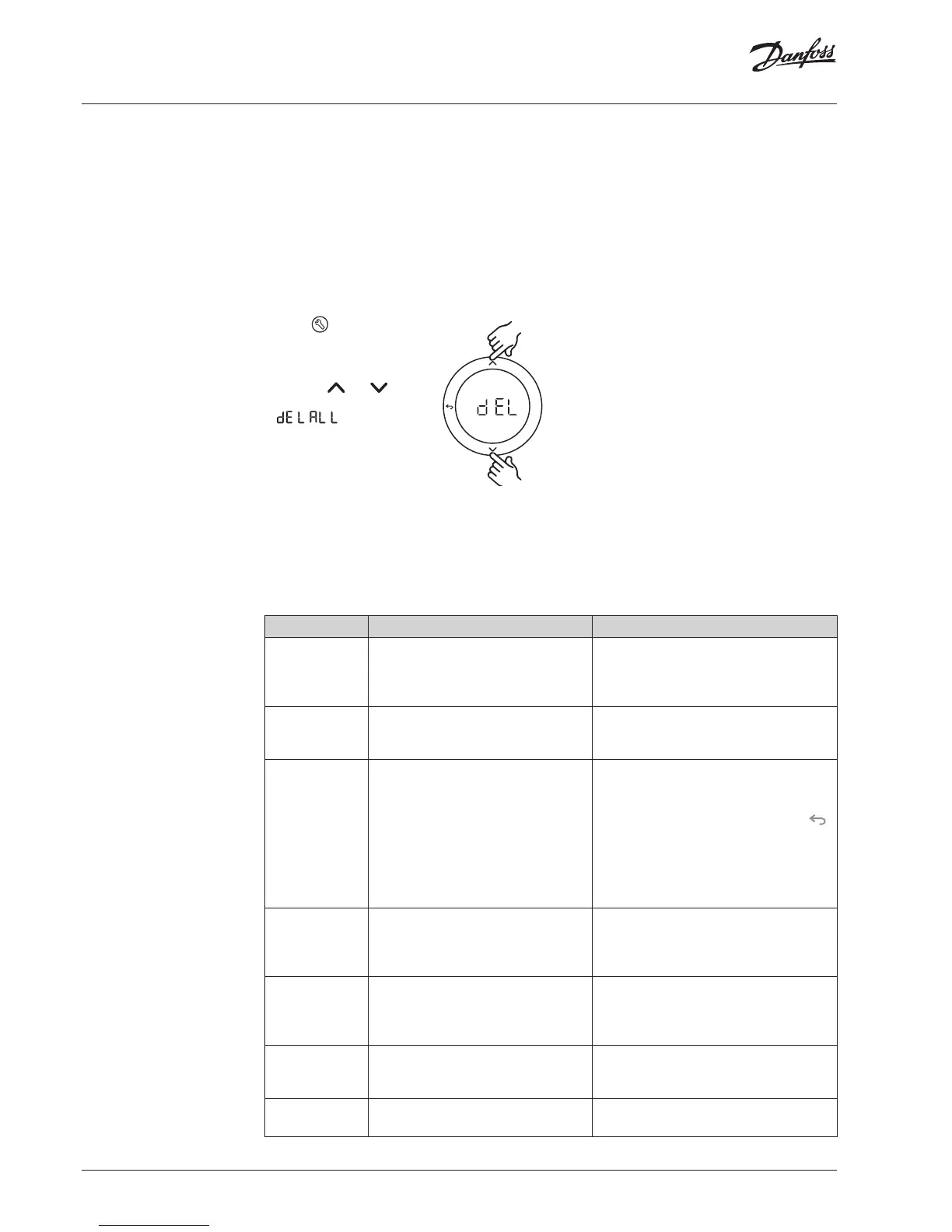

Verksmiðjuendurstilling Icon™ 24V móðurstöð
1. Ýttu á til að velja stil-
linguna „UNINSTALL“.
2. Á Danfoss Icon™ 24V
móðurstöðinni skal ýta á
og halda eða í 3
sekúndur uns skjárinn sýnir
.
3. Ýttu á OK. Allar stillingar á
móðurstöð eru endurstilltar
á verksmiðjustillingar.
Aths! Sérhvern hitastilli verður að endurstilla á sínum
stað, sjá kaann „Að arlægja hitastilli“.
Skipt um Danfoss Icon™ 24V móðurstöð
1. Fjarlægðu alla hitastilla og aðrar einingar úr
kernu með eftirfarandi aðferð til að endurstilla
á verksmiðjustillingu.
2. Taktu vel eftir hvernig allir vírar eru tengdir við
Danfoss Icon™ 24V móðurstöðina.
3. Fjarlægðu vírana að Danfoss Icon™ 24V móður-
stöðinni.
4. Settu upp nýju Danfoss Icon™ 24V móðurstöði-
na og endurtengdu alla víra eins og áður var á
gömlu móðurstöðinni.
5. Settu kerð upp aftur eins og lýst er í kaanum
“Uppsetning kersins”.
OK
Bilanleit
Ef villa nnst birtist viðvörunarkóði annaðhvort á Danfoss Icon™ 24V móðurstöð eða hitastilli.
Viðvörunarkóði Vandamál Lausn
Er03 Sett hefur verið upp kælistýring sem
þarfnast úthlutunar herbergishitastillis
til viðmiðunar.
Fara þarf í hitastilli viðkomandi við-
miðunarherbergis og setja inn innset-
ningarvalmynd hitastillis. Stilltu hitastilli á
„ON“ í ME.6 „hitastillir viðmiðunarherbergis“
Er05 Samband rofnaði við arskiptaeiningu. Athugaðu hvort rafsnúran er almennilega
tengd við arskiptaeininguna og Danfoss
Icon™ 24V móðurstöð.
Er06 Samband rofnaði við herbergishitastilli. Finndu herbergishitastillinn með því
að skoða blikkandi útganga Danfoss
Icon™ 24V móðurstöðvarinnar eða skoða
hitastillana. Vektu hitastillinn og ýttu á
á hitastillinum. Bilaður hitastillir tilkynnir
“NET ERR”. Skiptu um rafhlöður í herbergis-
hitastillinum og framkvæmdu netprófun
(virkjaðu NET TESTí valmynd á herbergis-
hitastilli).
Er07 Samband rofnaði við viðbótareiningu. Í þráðlausu ker skal kanna tengingu við
Danfoss Icon™ 24V móðurstöð. Í bein-
tengdu ker skal kanna tengingar víra við
stöðvarnar.
Er08 Samband rofnaði milli viðbótar- og
móðurstöðvar.
Í þráðlausu ker skal kanna tengingu við
Danfoss Icon™ 24V móðurstöð. Í bein-
tengdu ker skal kanna tengingar víra við
stöðvarnar.
Er10 Samband rofnaði við endurvarpa. Kannaðu hvort endurvarpinn er í samban-
di viðrafmagn / ha ekki verið arlægður
ogKVEIKT sé á innstungunni.
Er11 Samband rofnaði við viðbótareiningu. Gakktu úr skugga um að viðbótareiningin
sé kominn alveg á sinn stað.
Spennulausi raiðinn er virkjaður á móðurstöðvu-
num þegar önnur hvor móðurstöðin kallar á hita.
SLA TYPA: Dæla er virkjuð á Danfoss Icon™ 24V
móðurstöð þegar annaðhvort móðurstöð eða
viðbótarstöð kallar eftir hita.
SLA TYPB: Dæluraiðinn er aðeins virkjaður á
Danfoss Icon™ 24V stöðinni sem hitastillirinn með
hitakallið er tengdur.
Skilgreining á
aukastöð
