Installatiehandleiding Danfoss Icon™ hoofdregelaar 24 V
Uitbreidingsmodules
U kunt de functionaliteit van de Danfoss Icon™
hoofdregelaar 24 V uitbreiden met uitbreidingsmo-
dules.
Radiomodule
Door een radiomodule aan de Danfoss Icon™
hoofdregelaar 24 V toe te voegen, wordt het systeem
van een bekabelde oplossing omgezet naar een
draadloze oplossing. De draadloze oplossing biedt
een hogere mate van exibiliteit ten aanzien van de
plaatsing van thermostaten. In een draadloos sys-
teem moet elke hoofdregelaar zijn voorzien van een
eigen radiomodule.
Zie de bij de radiomodule geleverde installatiehand-
leiding voor meer informatie.
Uitbreidingsmodule
Door het installeren van een uitbreidingsmodule
kan de Danfoss Icon™ hoofdregelaar 24 V worden
gebruikt met meer toepassingen, bijvoorbeeld een
regeling met elektronische menginjectie of in koel-
toepassingen. Installeer simpelweg de uitbreidings-
module, selecteer de juiste toepassing uit een lijst en
voer de bedrading uit volgens de beschrijving. Hierna
wordt de conguratie automatisch uitgevoerd.
Zie de bij de uitbreidingsmodule geleverde installa-
tiehandleiding voor meer informatie.
App-module
Als u een app-module aan de Danfoss Icon™ hoofdre-
gelaar 24 V toevoegt, biedt het systeem ondersteu-
ning voor apps voor besturing via smartphones
(ondersteunt IOS en Android). Zie de bij de app-mo-
dule geleverde installatiehandleiding voor meer
informatie.

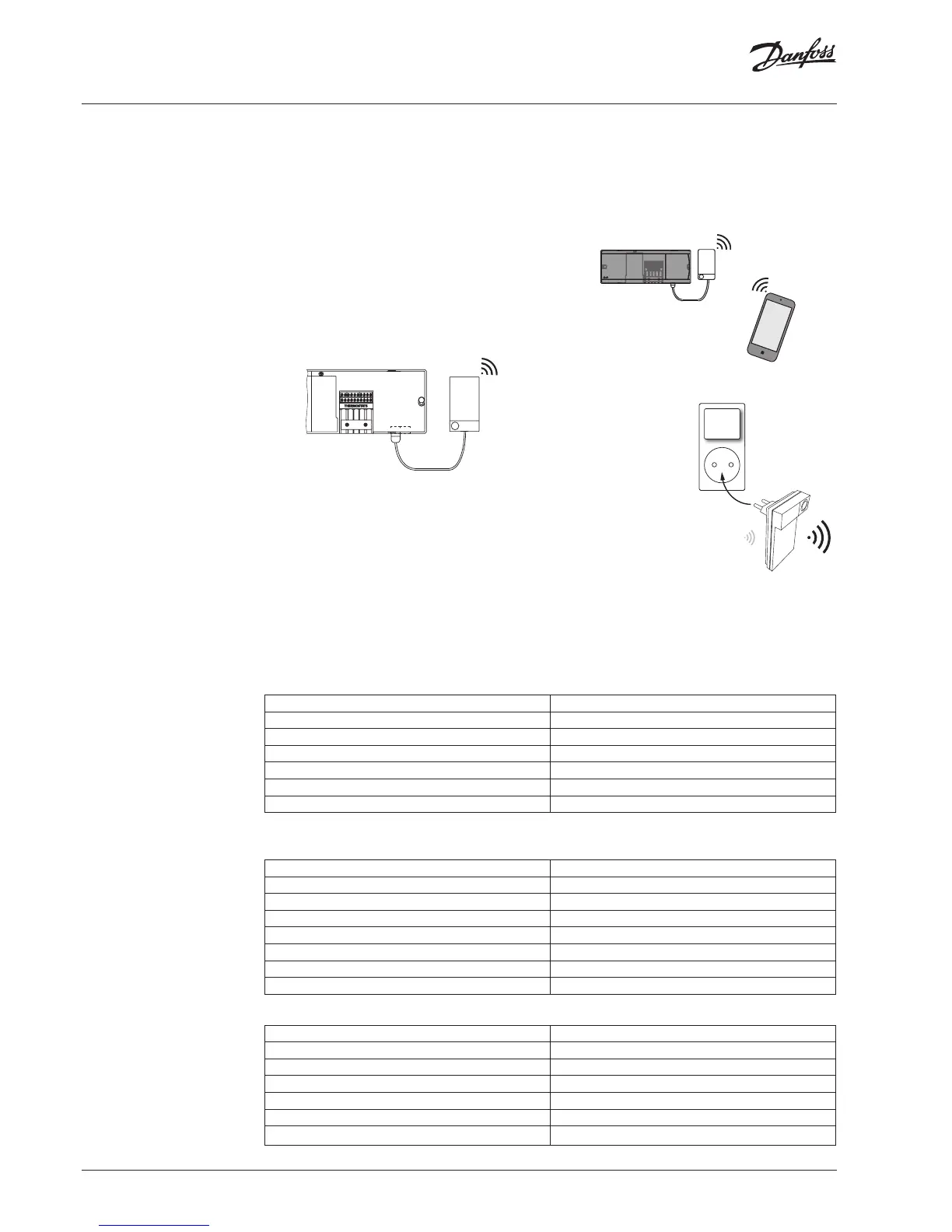

Signaalversterker
Voeg een signaalverster-
ker toe in grote gebou-
wen waar een groter
draadloos bereik nodig
is. Activeer de installa-
tiemodus (INSTALL) op
de hoofdregelaar om
een signaalversterker
toe te voegen.
Zie de bij de signaal-
versterker geleverde
installatiehandleiding
voor meer informatie.
Repeater
088U1102
Technische gegevens
Algemene kenmerken, alle Danfoss Icon™-producten
Temperatuur voor de kogeldruktest +75 °C
Verontreinigingsgraad regeling Graad 2, normale huishoudelijke omgeving
Softwareklasse Klasse A
Nominale stootspanning 4 kV
Bedrijfstijd Permanent aangesloten
Temperatuurbereik, opslag en transport -20 tot +65 °C
Verwijderingsinstructies Het product moet worden afgevoerd als elektronisch afval.
Volledig gegevensblad beschikbaar op www.danfoss.com
Radiomodule & signaalversterker
Doel van regeling Zend- en ontvangstapparaat
Bereik omgevingstemperatuur, continu gebruik 0 tot +40 °C
Frequentie 869 MHz
Zendvermogen < 2,5 mW
Behuizing (IP-klasse) IP 20
Conformiteitsverklaring op basis van de volgende richtlijnen RED, RoHS, AEEA
Elektrische veiligheid Radio: klasse III bouw Signaalversterker: klasse II bouw
Voedingsspanning Radio: 5 V DC Signaalversterker: 230 V AC 50/60 Hz
App-module
Doel van regeling Wi zend- en ontvangstapparaat, incl. Bluetooth
Bereik omgevingstemperatuur, continu gebruik 0 tot +40 °C
Frequentie 2,4 GHz
Behuizing (IP-klasse) IP 20
Conformiteitsverklaring op basis van de volgende richtlijnen RED, RoHS, AEEA
Elektrische veiligheid Radio: klasse III
Voedingsspanning 5 V DC
