Installationsanleitung Danfoss Icon™ Hauptregler 24 V
Einen Danfoss Icon™
Hauptregler 24V
zurücksetzen oder
austauschen

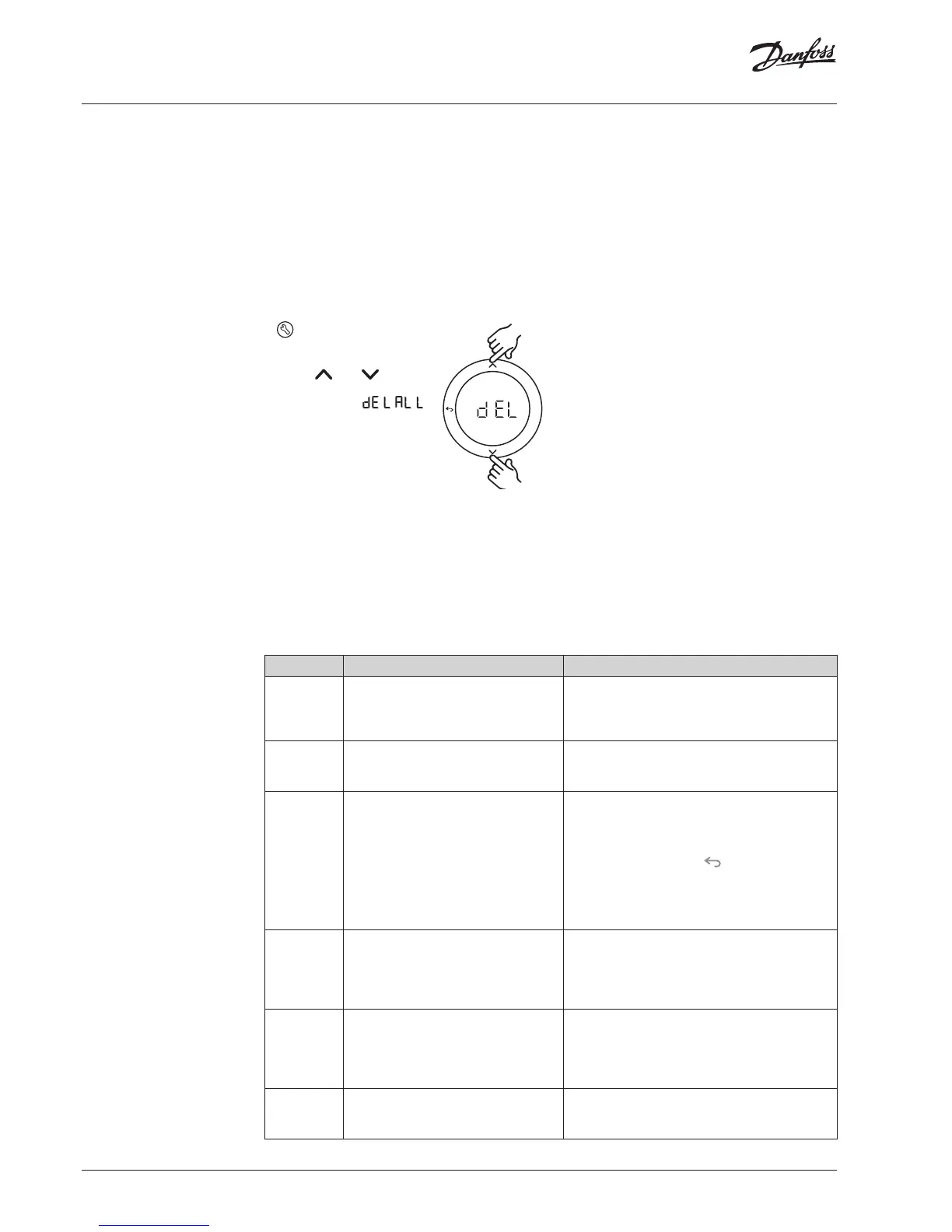

Danfoss Icon™ Hauptregler 24V auf Werkseinstel-
lungen zurücksetzen
1.
drücken, um den Modus
DEINSTALLIEREN zu wählen.
2. Am Danfoss Icon™ Hauptreg-
ler 24V oder 3 Sekun-
den lang gedrückt halten, bis
auf dem Display
angezeigt wird.
3. Drücken Sie „OK“. Alle Ein-
stellungen am Hauptregler
werden auf Werkseinstellung
zurückgesetzt.
Hinweis! Einzelne Raumthermostate müssen lokal
zurückgesetzt werden, siehe Kapitel „Entfernen eines
Thermostats“.
Einen defekten Danfoss Icon™ Hauptregler 24V
austauschen
1. Entfernen Sie alle Thermostate und sonstigen Gerä-
te aus dem System, indem Sie das Verfahren für das
Zurücksetzen auf Werkseinstellung befolgen.
2. Notieren Sie, wie alle Drähte mit dem Danfoss Icon™
Hauptregler 24V verbunden sind.
3. Entfernen Sie die Verdrahtung zum Danfoss Icon™
Hauptregler 24V.
4. Montieren Sie den neuen Danfoss Icon™ Hauptreg-
ler 24V und verbinden Sie alle Drähte wieder mit
derselben Position wie an dem ersetzten Haupt-
regler.
5. Richten Sie das System wieder entsprechend
der Beschreibung im Kapitel „Konguration des
Systems“ ein.
OK
Fehlersuche und
-behebung
Wenn ein Fehler festgestellt wird, wird entweder am Danfoss Icon™ Hauptregler 24V oder am Thermostat ein
Alarm-Code angezeigt.
Alarm-Code Problem Lösung
Er03 Sie haben eine Kühlanwendung einge-
richtet, welche die Benennung eines
Referenz-Raumthermostats erfordert.
Bitte gehen Sie zu dem Thermostat in dem
gewünschten Referenzraum und rufen Sie das
Installateursmenü auf. Stellen Sie das Thermostat
in ME.6 „Referenzraumthermostat“ auf ON.
Er05 Kommunikation zum Funkmodul abge-
brochen.
Bitte überprüfen Sie, ob das Kabel im Funkmodul
und Danfoss Icon™ Hauptregler 24V ordnungsge-
mäß angeschlossen ist.
Er06 Kommunikation zum Raumthermostat
abgebrochen.
Ermitteln Sie den Raumthermostat, indem Sie
die blinkenden Ausgänge am Danfoss Icon™
Hauptregler 24V überprüfen oder die Thermost-
ate sichten. Aktivieren Sie den Thermostat und
drücken Sie anschließend
am Thermostat.
Der ausgefallene Thermostat zeigt „NET ERR“ an.
Tauschen Sie die Batterien am Raumthermostat
aus und führen Sie einen Netzwerktest durch (NET
TEST im Menü am Raumthermostat aktivieren).
Er07 Kommunikation zum Slave-Regler
abgebrochen.
In einem drahtlosen System die Verbindung des
Funkmoduls zum Danfoss Icon™ Hauptregler
24V überprüfen. In einem verdrahteten System
das Kabel überprüfen, das die Regler miteinander
verbindet.
Er08 Kommunikation vom Slave zum Haupt-
regler abgebrochen.
In einem drahtlosen System die Verbindung des
Funkmoduls zum Danfoss Icon™ Hauptregler
24V überprüfen. In einem verdrahteten System
das Kabel überprüfen, das die Regler miteinander
verbindet.
Er10 Kommunikation zum Verstärker abge-
brochen.
Überprüfen Sie, ob der Verstärker angeschlossen
ist bzw. nicht entfernt wurde und der Anschluss
auf ON steht.
Wenn an einem der Hauptregler Wärmebedarf
besteht, wird das potentialfreie Relais an allen Haupt-
reglern aktiviert.
SLA TYPA: Wenn an Master oder Slave(s) Heizbedarf
besteht, wird die Pumpe am Danfoss Icon™ Haupt-
regler 24V aktiviert.
SLA TYPB: Das Pumpenrelais wird nur an dem Dan-
foss Icon™ Regler 24 aktiviert, dem das Thermostat
mit Heizbedarf zugewiesen wurde.
Denition des
Slave-Typs
