Danfoss Icon Master Controller 24 V Installation Guide

Laajennuspaikan
avaamisen ja liittimien
liittämisen saa suorit-
taa vain koulutettu
sähköasentaja.
Sähköiskunvaara.
FI
© Danfoss | FHEC | 2018.06 | 95
VIMCG30F / 088N3678
Asennusohje Danfoss Icon™ 24 V -pääsäädin
22˚C
O
K
M1
M
M2 M3 M4 M5
LN
LN
APP
Danfoss
230 V
Actuator outputs - 24 V
App
Module
Link
Master
Brown
Blue
Green/Yellow
PWR1 PWR2 RELAY
Radio
Module
Ensimmäisen asennuksen yhteydessä järjestelmä
konguroidaan normaalina lattialämmitysjärjestel-
mänä. Tässä sovelluksessa kiertovesipumpun lähtö
ja potentiaalivapaa rele aktivoidaan molemmat,
kun lämmitystarvetta ilmenee.
Tässä sovelluksessa sekä kattilan releessä että
pumpun lähdössä on 180 sekunnin viive, jotta
varmistetaan, että piirien läpi on riittävä virtaus
ennen kuin kattila aktivoidaan.
Sekoitusventtiilin käyttö, kiertovesipumpun
liittäminen Danfoss Icon™ 24 V -pääsäätimeen ja
kattilan releen käyttö on valinnaista sovelluksen ja
käytettävissä olevien osien mukaan.
Danfoss Icon™ 24 V -pääsäätimen konguroinnissa
muihin sovelluksiin tarvitaan laajennusmoduuli
(tilausnumero 088U1100).

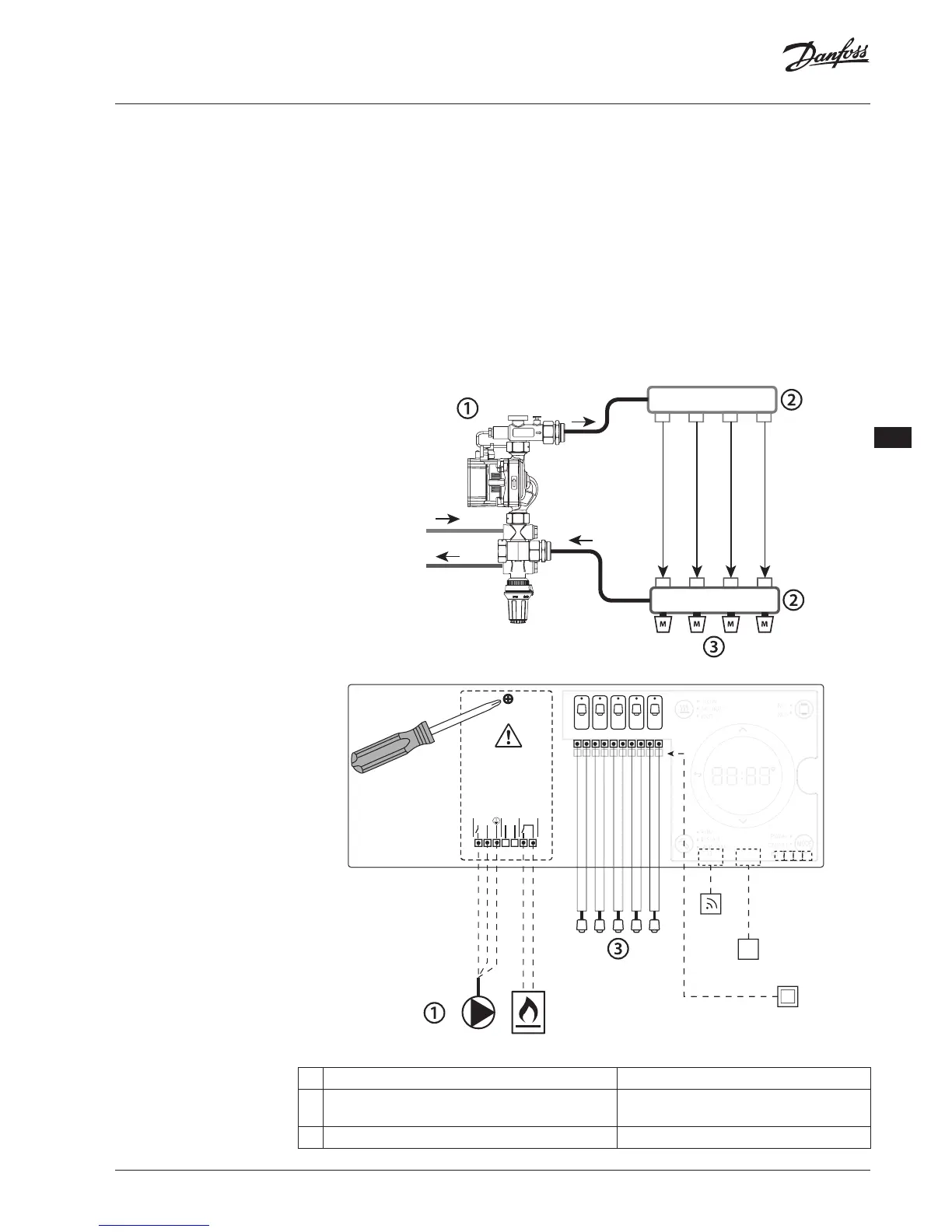

Käyttötarkoitus
Käyttötarkoitus, perus
• 2-putkijärjestelmä
• Sekoitusventtiili (lisävaruste)
Osaluettelo
1 1 kpl Danfoss FHM-Cx -sekoitusventtiili (lisävaruste) Osanumero 088U0093/0094/0096
2 1 Danfoss-jakotukkisarja Osanumero 088U05xx (FHF), 088U06xx
(BasicPlus) tai 088U07xx (SSM)
3 x kpl TWA-A 24 V:n termomoottoria Osanumero 088H3110 (NC), 088H3111 (NO)
