Uppsetningarleiðbeiningar Danfoss Icon™ 24 V móðurstöð
Uppsetning
Efuppsetning er vírtengd
Aths! Rafmagn skal tekið af áður en tengingar eru
framkvæmdar!
Varðandi raagnir fyrir hitastilla og vaxmótora, sjá
ýtileiðbeiningar í kaa B og C.

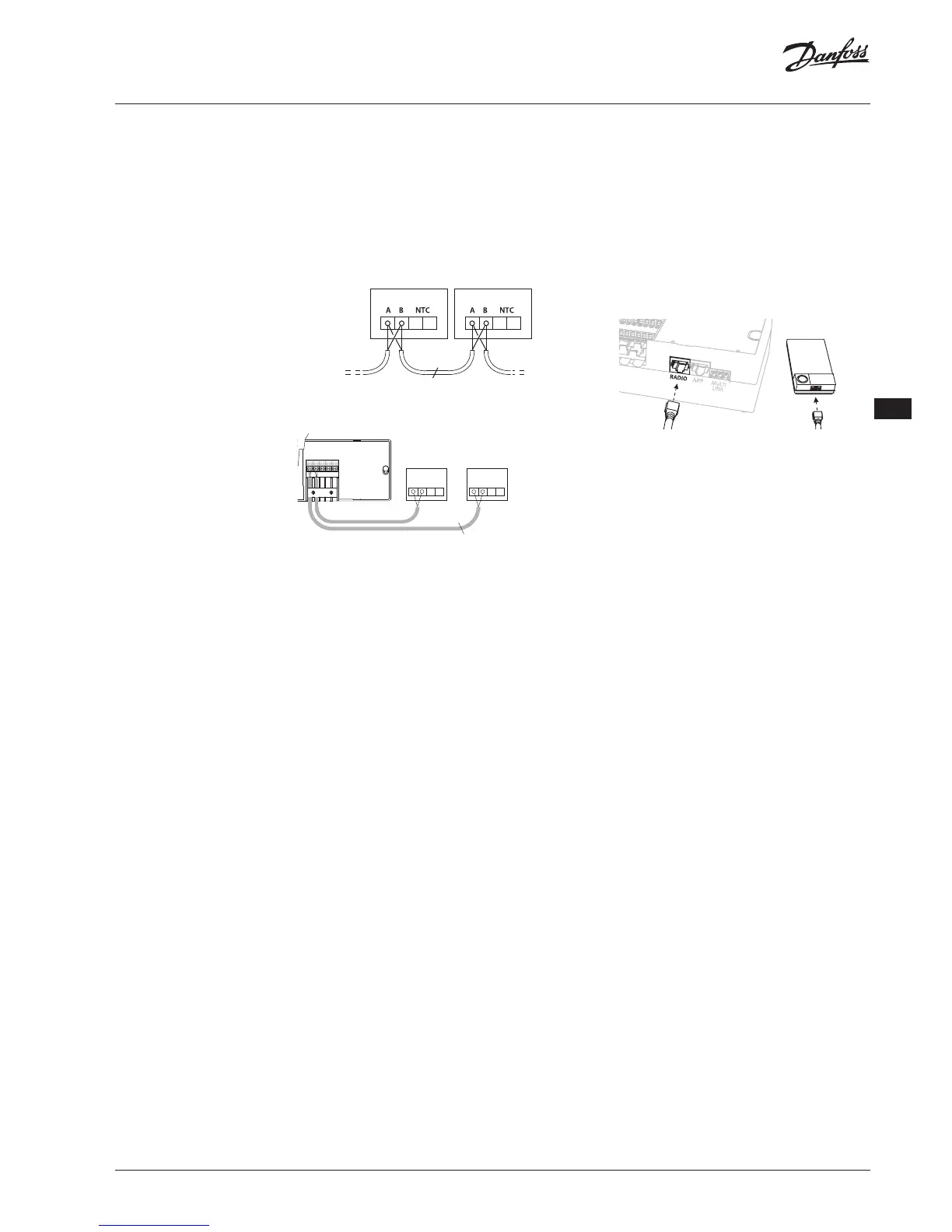

24V hitastilla má tengja með BUS eða stjörnuten-
gingu, sjá hér að neðan:
Kerð er ekki viðkvæmt gagnkvæmt pólun víra.
BUS-tengingar (raðtenging)
2
hám. 0,75 mm
2
Næsti
hitastillir
Að
móðurstöð
HITASTILLIR HITASTILLIR
Stjörnutenging (samsíða)
A B NTC
2
hám. 1,5 mm
2
HITASTILLAR
A B NTC
Þráðlaus uppsetning
Aths! Rafmagn skal tekið af áður en tengingar eru
framkvæmdar!
Tengið arskiptaeiningu, vörunr. 088U1103.
Fjarskiptaeiningin er nauðsynleg þegar þráðlausir
hitastillar eru settir upp. Fjarskiptaeiningin er af-
greidd með 2m tengisnúru. Nota má lengri snúru
(hám. 15m) ef þörf krefur.
Setjaskal eina arskiptaeininguí hverja Danfoss
Icon™ móðurstöð 24V í kerfum með eiri móður-
stöðvar.
088U1103
Hægt er að nota beintengda hitastilla í þráðlausu
ker.
Varðandi uppsetningu þráðlausra hitastilla og
vaxmótora, sjáýtileiðbeiningar í köum B2, B3,
B4 og C1.
Uppsetning
valeininga
Uppsetning App einingar,
vörunr. 088U110
App einingin er nauðsynleg þegar notast á við
smáforrit í snjalltækjum. Varðandi tenginguvið
þráðlaust net (Wi-Fi), sjá uppsetningarleiðbei-
ningar fyrir App eininguna. Í kerfum með margar
Danfoss Icon™ móðurstöðvar þarf aðeins eina
App einingu og hægt er að bæta henni við hvaða
móðurstöð sem er.
Raftenging dælu
PWR1-útgangur er ætlaður fyrir uppsetningar
þar sem hringrásardæla er til staðar í kernu. Á
PWR1-útgangnum er lifandi 230 V spenna (hám.
100 W), sem virkjast þegar einn af hitastillunum
kallar á hita. Ef enginn hitastillir kallar á hitaslok-
knar PWR1-útgangurinn til að spara orku. Þegar
kallað er eftir hitakveikir útgangurinn með 180
sekúndna seinkun til að hindra að dælan gangi
án þess að geta búið til streymi vegna seinkunar
vaxmótoranna í hitalögnunum.
Raftenging spennulauss raiða
Nota má spennulausan raiða til að virkja hitaþörf/
hitaframleiðslu frá katli. Mælt er með að nota spen-
nulausan raiða sem hitakallmerki fyrir alla katla
sem eru með viðeigandi innganga. Ekki er hægt að
nota hitakallmerki frá Danfoss Icon™ móðurstöð
24 V í kötlum með 0-10 V-stýringu (modulati-
on). Athugið að sumir katlar fyrir neysluvatn og
kyndingu geta verið með forgangsröðun á heitu
vatni sem veldur því að það seinkar hitaframleiðslu
kersins.
Uppsetning viðbótareiningar,
vörunr. 088U1100 (Quick Guide E4).
Aths! Aftengja skal rafmagn áður en viðbótareining
er sett inn.
Renndu lokinu af og settu inn viðbótareininguna.
Farðu eftir meðfylgjandi fyrirmælum.
Aths! Ef viðbótareiningu er bætt við ker með
mörgum móðurstöðvum, verður að setja hana inn á
kersráðinn (system master).
Uppsetning gólfhitaskynjara (með 24V hitastil-
li), vörunr. 088U1110.
Við uppsetningu gólfhitaskynjara skal fara eftir
leiðbeiningum sem fylgja hitastilli.
Einn hitastillir geturstýrt hita í herbergjum
með bæði gólfhita og ofnum.
Hægt er að vera með blandað kerþar sem bæði
ofnum og gólfhita er stýrt af sama Danfoss Icon™
herbergishitastilli ef
• hitastillirinn er með gólfhitaskynjara sem er með
„tveggja þátta stillingu“ (stilltur á „DU“-stillingu í
uppsetningarvalmynd á hitastilli).
• Rennsli inná ofninn er stýrt með vaxmótor.
• Mundu aðvelja rétta gerð hitagjafa fyrir viðko-
mandi útganga í viðkomandi herbergi.
Íslíkum kerfumer gólfhitaskynjarinn aðeins
notaður til að tryggja lágmarkshitastig í gól (ef
þörf er má stilla hám. gólfhita). Innbyggði skyn-
jarinn er notaður til að stýra herbergishita með til
þess ætluðum ofnútgangi (sá hraðari af tveimur
útgöngum).
Aths! Eingöngu Danfoss Icon™ herbergishitastillar
með gólfskynjara eru studdir.
