Installationshandbok Danfoss Icon™ huvudstyrenhet 24 V

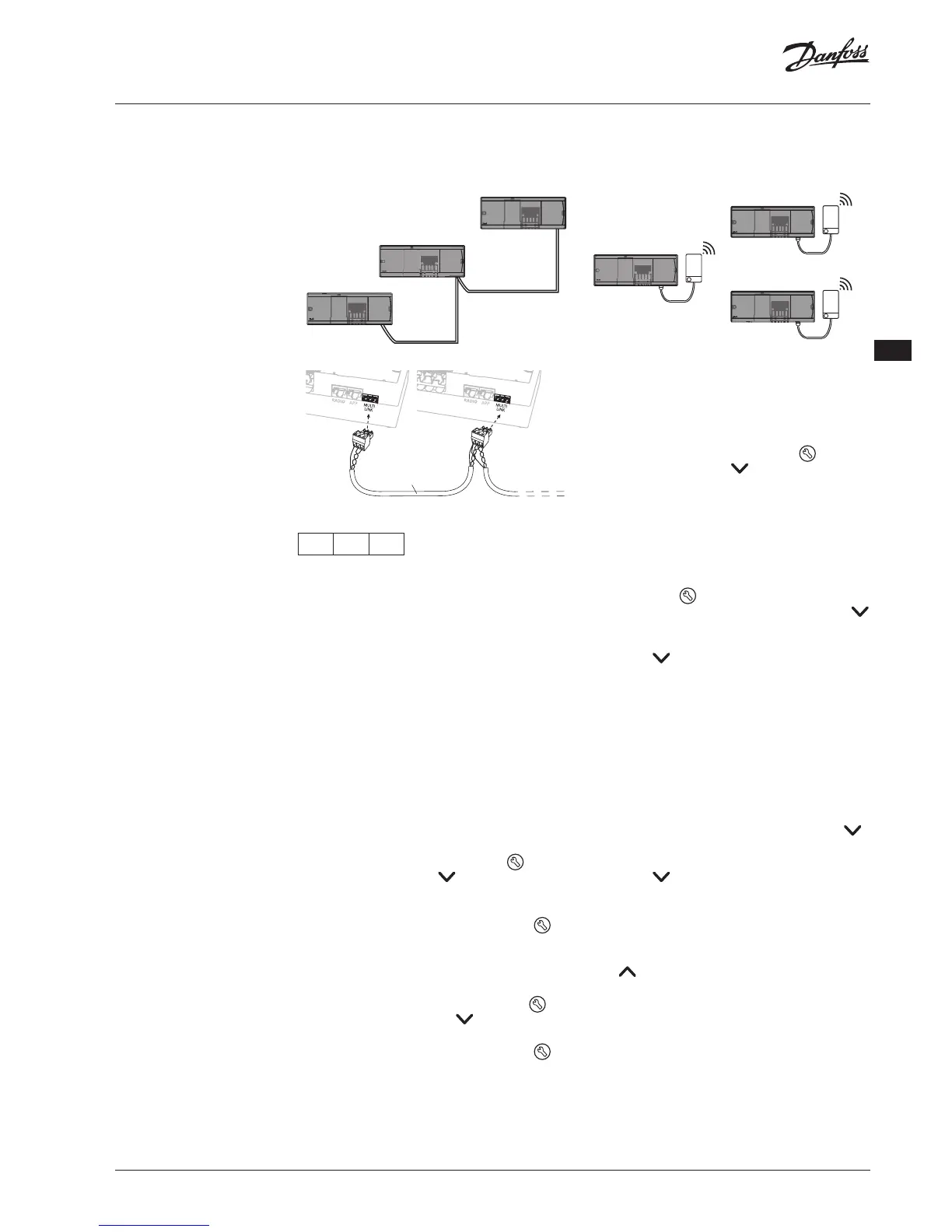

Kopplat system:
Anslut upp till tre Danfoss Icon™ huvudstyrenhet-
er 24 V till varandra med en lindad 4-trådskabel
och den medföljande kontakten.
Lindad 4-trådskabel
Max. 3 ×
Huvudstyrenheter
i ett system
Kabelstift ut
1 2 3
1. GND
2. COM A
3. COM B
Trådlöst system:
Trådlös anslutning av upp till tre Danfoss Icon™
huvudstyrenheter 24 V kräver en Radiomodul för
varje master-/slavenhet.
Procedur för anslutning av era Danfoss Icon™
huvudstyrenheter i ett system
För systemets centralstyrenhet:
1. Installera alla termostater och termiska ställdon
enligt anvisningarna i snabbguiden (D2 till D6).
2. Genomför ett nätverkstest. Tryck på
för att
välja TEST och tryck på
för att välja NET TEST.
Bekräfta med OK (snabbguiden, E7 och E8).
Sammankoppling av master- och slavenhet
Obs! Slavstyrenheter måste läggas in i systemet som
systemslavenheter innan de tilldelas utgångar och
termostater.
1. När du har valt systemets centrala styrenhet
trycker du på för att välja läget INSTALL.
2. För att ställa in systemets slavenhet håller du
intryckt i 1,5 sekund. Displayen stegar nu mellan
SLA TYPA och SLA TYPB.
3. Tryck på för att välja mellan de två olika
slavenhetstyperna och bekräfta med OK. Se
”Denition av slavtyp” på nästa sida.
4. Upprepa steg 4 och 5 för att lägga till ytterligare
en slavstyrenhet i systemet (max. två slavar är
tillåtet).
Ansluta er Danfoss
Icon™ huvudstyren-
heter i ett system
NET TEST för systemslavenhet
1. Installera alla termostater och ställdon enligt
anvisningarna i snabbguiden (D2 till D6).
2. Genomför ett nätverkstest. Tryck på för att
välja TEST och tryck på för att välja NET
TEST. Bekräfta med OK (snabbguiden, E7 och
E8).
3. Efter att testet har slutförts trycker du på
för att välja läget RUN (KÖR) och sedan på OK
(snabbguiden, E9).
APPTEST för systemstyrenhet
1. Genomför ett tillämpningstest. Tryck på för
att välja TEST och tryck på
för att välja APP
TEST. Bekräfta med OK (snabbguiden, E7 och E8).
2. Efter att testet har slutförts trycker du på
för att välja läget RUN (KÖR) och sedan på OK
(snabbguiden, E9).
Obs! Om en Expansionsmodul läggs till i systemet
måste denna installeras på systemets huvudstyrenhet.
Byta slavtyp
1. Gå till Danfoss Icon™ slavstyrenhet och håll
intryckt i 1,5 sekund. Displayen stegar nu mellan
SLA TYPA och SLA TYPB.
2. Tryck på för att välja mellan de två olika
slavenhetstyperna och bekräfta med OK. Se
”Denition av slavtyp” för mer information.
Länktest på slavenhet (mellan styrenhet och
slavenhet)
Håll intryckt i 1,5 sekund. Under länktestet
visar displayen lysdioder i ett särskilt mönster. När
testet är slutfört visas antalet mottagna paket på
displayen, räknat i procent.
Testprocedurer för
era Danfoss Icon™
huvudstyrenheter i
ett system
