Danfoss Icon Master Controller 24 V Installation Guide

Öppning av expan-
sionsspår och anslut-
ning av plintar under
expansionsspåret ska
endast utföras av en
utbildad elektriker.
Risk för elektriska stötar
SE
© Danfoss | FHEC | 2018.06 | 65
VIMCG30F / 088N3678
Installationshandbok Danfoss Icon™ huvudstyrenhet 24 V
22˚C
O
K
M1
M
M2 M3 M4 M5
LN
LN
APP
Danfoss
230 V
Actuator outputs - 24 V
App
Module
Link
Master
Brown
Blue
Green/Yellow
PWR1 PWR2 RELAY
Radio
Module
Vid första installationen är systemet kongurerat
för ett golvvärmesystem i standardutförande. I
denna tillämpning aktiveras cirkulationspumpen
och den potentialfria reläkontakten när värmebe-
hov uppstår.
Både pannreläet och pumpen i denna tillämpning
har en fördröjning på 180 sekunder för att garantera
att det nns ett öde i kretsarna innan pannan
startar.
Beroende på aktuell tillämpning och tillgängliga
komponenter kan man som tillval använda en
blandningsshunt och pannrelä och ansluta en
cirkulationspump till Danfoss Icon™ 24 V huvud-
styrenhet.
För att kongurera systemet med Danfoss Icon™
huvudstyrenhet 24 V för andra tillämpningar krävs
en Expansionsmodul (artikelnr 088U1100).
Användningsområde

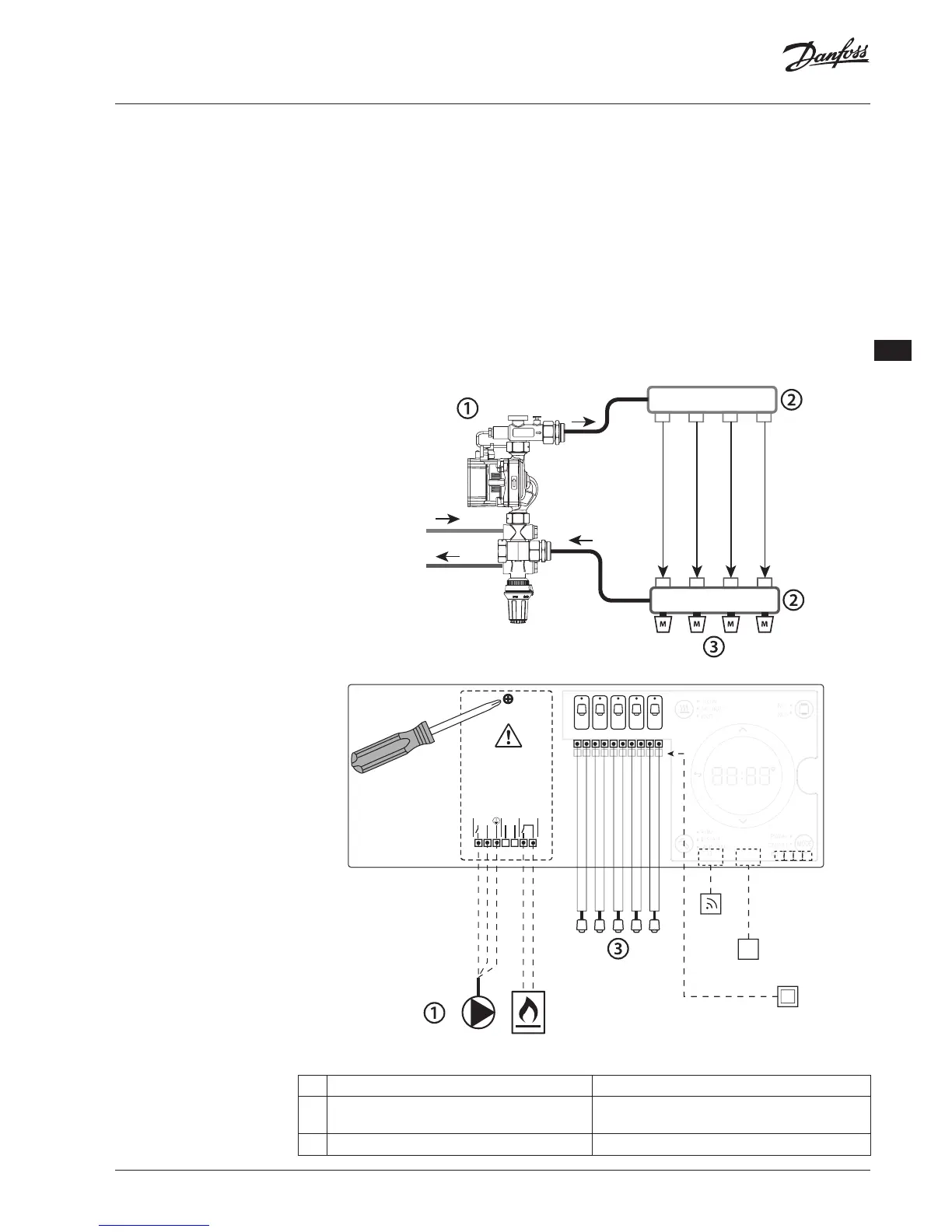

Tillämpning, grundläggande utförande
• Tvårörssystem
• Blandningsshunt (tillval)
Lista över delar
1 1 st. Danfoss FHM-Cx blandningsshunt (tillval) Artikelnr 088U0093/0094/0096
2 1 Danfoss-förgreningsrörsats Artikelnr 088U05xx (FHF), 088U06xx (BasicPlus)
eller 088U07xx (SSM)
3 x st. Termiskt ställdon TWA-A 24 V Artikelnr 088H3110 (NC) + 088H3111 (NO)
