Danfoss Icon Master Controller 24 V Installation Guide

80 | © Danfoss | FEC | 2018.06
VIMCG30F / 088N3678
Installasjonsveiledning Danfoss Icon™ hovedstyreenhet 24 V
Tilbakestille eller
skifte en Danfoss
Icon™ hovedstyreen-
het 24 V

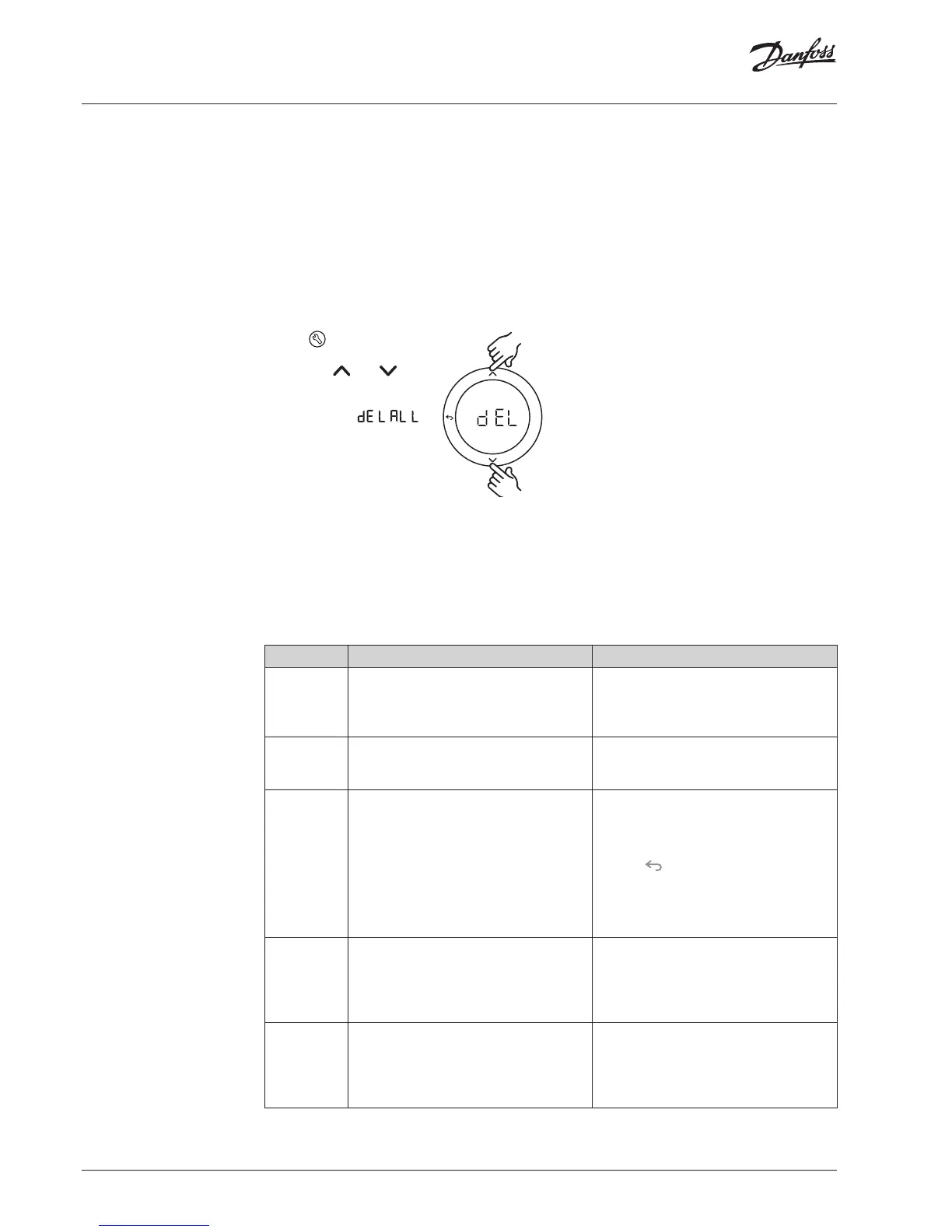

Fabrikktilbakestilling av Danfoss Icon™ hoved-
styreenhet 24 V
1. Trykk for å velge UNIN-
STALL-modus.
2. Hold inne eller på
Danfoss Icon™ hovedstyre-
enhet 24 V i 3 sekunder til
displayet viser .
3. Trykk OK. Alle innstillinger
på hovedstyreenheten
tilbakestilles til fabrikkinn-
stillinger.
Merk! Individuelle romtermostater må tilbakestilles
lokalt, se kapittelet «Fjerne en termostat».
Skifte en defekt Danfoss Icon™ hovedstyreenhet
24 V
1. Fjern alle termostater og andre enheter fra
systemet ved å følge prosedyren for fabrikktilba-
kestilling.
2. Noter hvordan alle ledningene er koblet til Dan-
foss Icon™ hovedstyreenhet 24 V.
3. Fjern ledningene fra Danfoss Icon™ hovedstyre-
enhet 24 V.
4. Monter en ny Danfoss Icon™ hovedstyreenhet
24 V og koble alle ledninger til samme posisjon
som på den gamle hovedstyreenheten.
5. Kongurer systemet igjen som beskrevet i kapit-
telet «Sette opp systemet».
OK
Feilsøking
Hvis en feil registreres, vises en alarmkode enten på Danfoss Icon™ hovedstyreenhet 24 V eller på termo-
staten.
Alarmkode Problem Løsning
Er03 Du har satt opp en kjøleapplikasjon som
krever en referanseromtermostat for å
kunne brukes.
Gå til termostaten i det ønskede referan-
serommet, og åpne montørmenyen på
termostaten. Velg ON på termostaten i
ME.6 «referanseromtermostat».
Er05 Kommunikasjon med radiomodulen er
brutt.
Kontroller at kabelen er riktig tilkoblet i
radiomodulen og i Danfoss Icon™ hoved-
styreenhet 24 V.
Er06 Kommunikasjon med romtermostaten er
brutt.
Finn romtermostaten ved å se på de
blinkende utgangene på Danfoss Icon™
hovedstyreenhet 24 V, eller se på termo-
statene. Aktiver termostaten, og trykk
deretter
på termostaten. Termostaten
som ikke har kontakt viser «NET ERR». Skift
batteriene på romtermostaten og foreta
en nettverkstest (aktiver NET TEST i meny-
en på romtermostaten).
Er07 Kommunikasjon med slave-styreenheten
er brutt.
For trådløs tilkobling kontrollerer du radio-
modulens forbindelse med Danfoss Icon™
hovedstyreenhet 24 V. For kablet system
kontrollerer du ledningstilkoblingen mel-
lom styreenhetene.
Er08 Kommunikasjon fra slave- til master-styre-
enheten er brutt.
For trådløs tilkobling kontrollerer du radio-
modulens forbindelse med Danfoss Icon™
hovedstyreenhet 24 V. For kablet system
kontrollerer du ledningstilkoblingen mel-
lom styreenhetene.
Det potensialfrie releet aktiveres på alle hovedsty-
reenheter ved varmebehov på en av hovedstyre-
enhetene.
SLA TYPA: Pumpen aktiveres på Danfoss Icon™
hovedstyreenhet 24 V ved varmebehov på enten
master eller slave(r).
SLA TYPB: Pumpereleet aktiveres bare på den
Danfoss Icon™ styreenhet 24 V som termostaten
med varmebehov er tilordnet.
Denisjon av
slavetype
