Aprire lo sportello della
morsettiera terminali
collegamenti elettrici le
connessioni in basso pos-
sono essere fatte solo da
elettricisti professionist.
Rischio shock elettrico.
IT
© Danfoss | FHEC | 2018.06 | 35
VIMCG30F / 088N3678
Guida all’installazione Regolatore principale Danfoss Icon™ da 24 V
22˚C
O
K
M1
M
M2 M3 M4 M5
LN
LN
APP
Danfoss
230 V
Actuator outputs - 24 V
App
Module
Link
Master
Brown
Blue
Green/Yellow
PWR1 PWR2 RELAY
Radio
Module

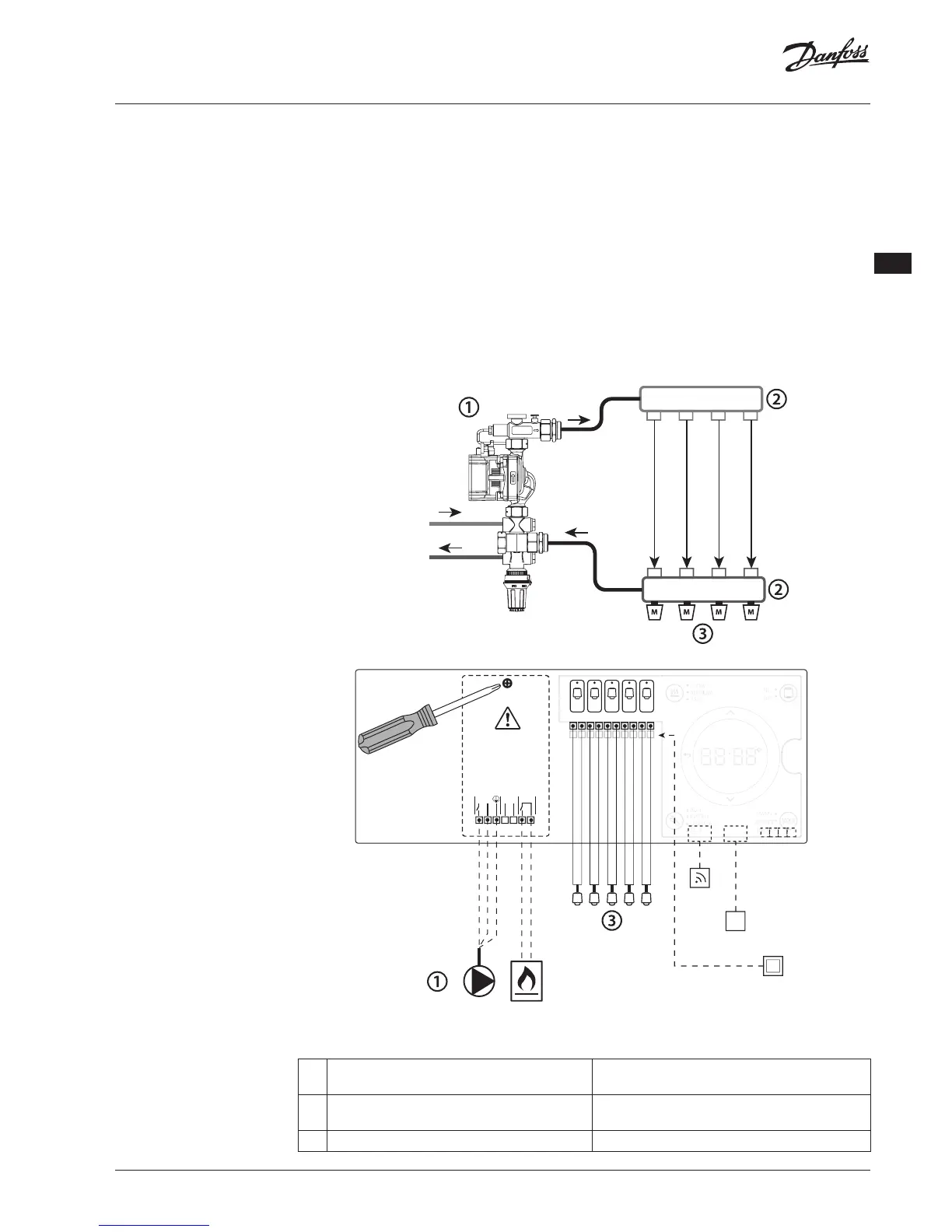

Alla prima installazione il sistema è congurato come
sistema standard di riscaldamento a pavimento. In
questa applicazione l’uscita della pompa di circolazio-
ne e il relè con contatto pulito, sono entrambi attivati
quando si registra una richiesta di riscaldamento.
Sia il relè della caldaia che l’uscita della pompa in
questa applicazione hanno un ritardo di 180 secondi
per assicurare che vi sia una portata suciente nei
circuiti prima che la caldaia venga attivata.
L’uso dell’unità di miscelazione, la connessione della
pompa di circolazione al Regolatore principale Dan-
foss Icon™ da 24V e l’uso del relè della caldaia sono
opzionali, a seconda dell’applicazione e dei compo-
nenti disponibili.
Per congurare il Regolatore principale Danfoss
Icon™ 24V per altre applicazioni è disponibile un
modulo di espansione (codice num. 088U1100).
Applicazione
Applicazione base
• Impianto a 2 tubi
• Unità di miscelazione (opzionale)
Elenco delle parti
1 1 pezzo Unità di miscelazione
Danfoss FHM-Cx (opzionale)
Parte num. 088U0093/0094/0096
2 1 set collettori Danfoss Parte num. 088U05xx (FHF), 088U06xx
(BasicPlus) o 088U07xx (SSM)
3 x pezzi. Attuatori termici TWA-A 24 V Parte num. 088H3110 (NC), 088H3111 (NA)
