118 | © Danfoss | FEC | 2018.06
VIMCG30F / 088N3678
Montavimo žinynas „Danfoss Icon™“ 24 V pagrindinis valdiklis
Visos sistemos bendrieji nustatymai (nustatoma
vieną kartą)
• Mygtuku pasirinkite režimą INSTALL (Monta-
vimas).
• Pasirinkite pavaros tipą: spustelėdami
M
pasirin-
kite NC (normaliai uždaryta) arba NO (normaliai
atidaryta). Tipas nurodytas ant pavaros.
• Režimo mygtuku pasirinkite reguliavimo tipą
PWM+ arba ON/OFF (įjungta / išjungta) (žr.
skyriuje „Danfoss Icon™ 24 V pagrindinio valdiklio
apžvalga).
Pasirinkite režimą INSTALL (Montavimas)
Naudokite mygtuką (trumpasis žinynas D2) ir pa-
tvirtinkite spustelėdami mygtuką OK (Gerai). Dabar į
pagrindinį valdiklį galima įtraukti termostatus.
Įtraukite termostatus ir priskirkite išvestis
1. Norėdami įtraukti termostatą į sistemą, palieskite
termostato ekraną (trumpasis žinynas D4).
2. Pasirinkite pagrindinio valdiklio išvestį (-is), kurią
(-ias) turi valdyti termostatas (trumpasis žinynas
D5). Blyksi išvesčių, kurias galima pasirinkti, švie-
sos diodai. Termostatui priskirta išvestis šviečia
nuolat. Patvirtinkite spustelėdami mygtuką OK
(Gerai). Pastaba. Prieš patvirtinant mygtuku OK
(Gerai) reikia pasirinkti kambaryje naudojamo
šilumosšaltinio tipą („Slow“ (Lėtas), „Medium“
(Vidutinis) arba „Fast“ (Greitas).
3. Visiems kambariams kartokite 1–2 veiksmus, kol
suporuosite visus termostatus ir išvestis.
Galutinis bandymas ir sistemos įjungimas įprasti-
niu veiklos režimu
Spustelėdami mygtuką
pasirinkite režimą „Test“
(Bandymas). Bandymo meniu galima mygtukais
pasirinkti 3 skirtingus bandymus.
1. Test Net (Tinklo bandymas). Atliekamas išsamus
tinklo bandymas. Pradedant bandymą termostatai
turi būti sumontuoti. Rekomenduojama įrengus
belaidę sistemą visada atlikti šį bandymą ir įsiti-
kinti, kad sumontuoti termostatai gali palaikyti
ryšį su pagrindiniu valdikliu (trumpasis žinynas
E7). Šis bandymas gali trukti 30minučių, tačiau jį
galima paspartinti paliečiant kiekvieną termostatą
(„pažadinant“).
2. Test App (Programų bandymas). Jeigu įreng-
taspapildomas modulis, atliekamas bandymas
pagal konkrečią programą. Tikrinami visi smul-
kesni elementai, montuotojas gali žingsnis po
žingsnio vizualiai patikrinti, ar visos funkcijos
tinkamai veikia.
3. Test Flo (Srauto bandymas). Priverstinai atida-
romos visos išvestys ir įjungiamas cirkuliacinis
siurblys. Bandymas trunka 30minučių, tačiau gali
būti bet kada nutraukiamas. Šis bandymas nau-
dojamas orui iš sistemos pašalinti prieš pradedant
įprastą eksploataciją.
4. Atlikę reikiamus bandymus spustelėję mygtuką
pasirinkite režimą „Run“ (Veikla) ir patvirtinkite
spustelėdami mygtuką OK (Gerai) – dabar sistema
visiškai veikia.
Sistemos nustatymas
Įrenginių šalinimas
iš Danfoss Icon™ 24 V
pagrindinio valdiklio
sistemos

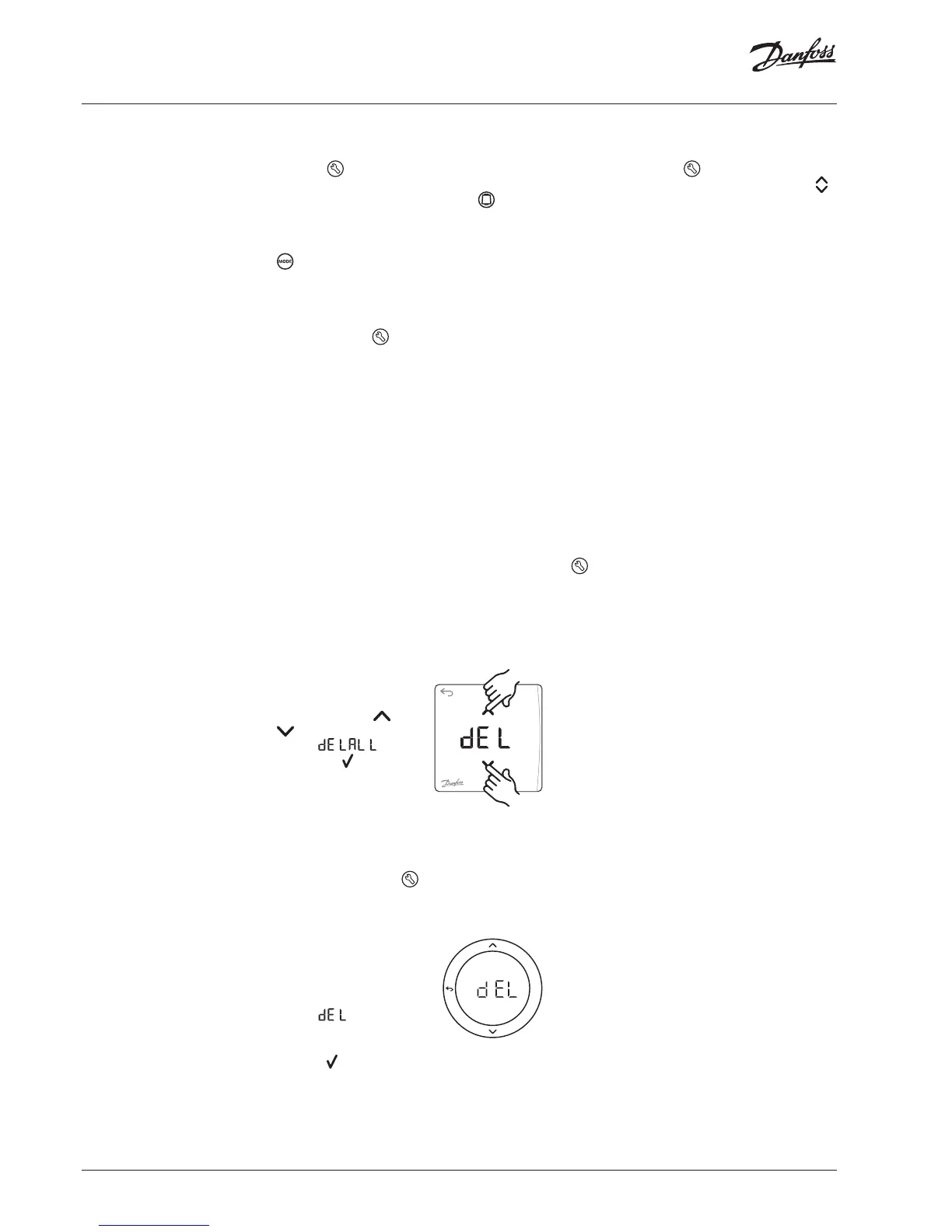

Termostato šalinimas
1. Nuspauskite ir 3sekundes
palaikykite nuspaudę ter-
mostato mygtuką arba
, kad ekrane pasirodytų
vaizdas .
2. Paspauskite . Termostatas
pašalintas iš sistemos.
Nereaguojančio programų arba radijo modulio
šalinimas
Jeigu programų arba radijo modulis nustoja reaguo-
ti, 24 V pagrindinio valdiklio Danfoss Icon™ ekrane
rodomas įspėjimo kodas. Raskite sugedusį modulį
ir tiesiog išimkite programos arba radijo modulį ir
pakeiskite nauju.
OK
Sugedusio termostato šalinimas
Jeigu sistemos įrenginys sugenda, gali reikėti jį
pašalinti iš sistemos.
1. Spustelėdami mygtuką pasirinkite režimą
UNINSTALL (Šalinimas).
2. Pasirinkite išvestį, pagrindiniame valdiklyje priskir-
tą nereaguojančiam termostatui.
3. Pasirinkus vieną išvestį įsižie-
bia ir automatiškai pasirenka-
mi visi išvesčių, prijungtų prie
nereaguojančio termostato,
šviesos diodai. Ekrane blyksi
užrašas .
4. Kad pašalintumėte termos-
tatą iš sistemos, spustelėkite
mygtuką .
